Litter-Robot 4 : Guide d'installation du capteur de présence de chat

Découvrez comment retirer et installer le capteur de présence de chat Litter-Robot 4.

Le Litter-Robot est équipé d'un capteur de mouvement qui surveille le tiroir à déchets. Si le capteur de mouvement identifie un mouvement dans le tiroir à déchets alors qu'il est en position d'origine, l'unité fera pivoter le globe vers une position telle que le port à déchets permet de sortir du tiroir à déchets.

Tu auras besoin de:

• Tournevis cruciforme

1. Assurez-vous que l'appareil est en position Accueil/Prêt.

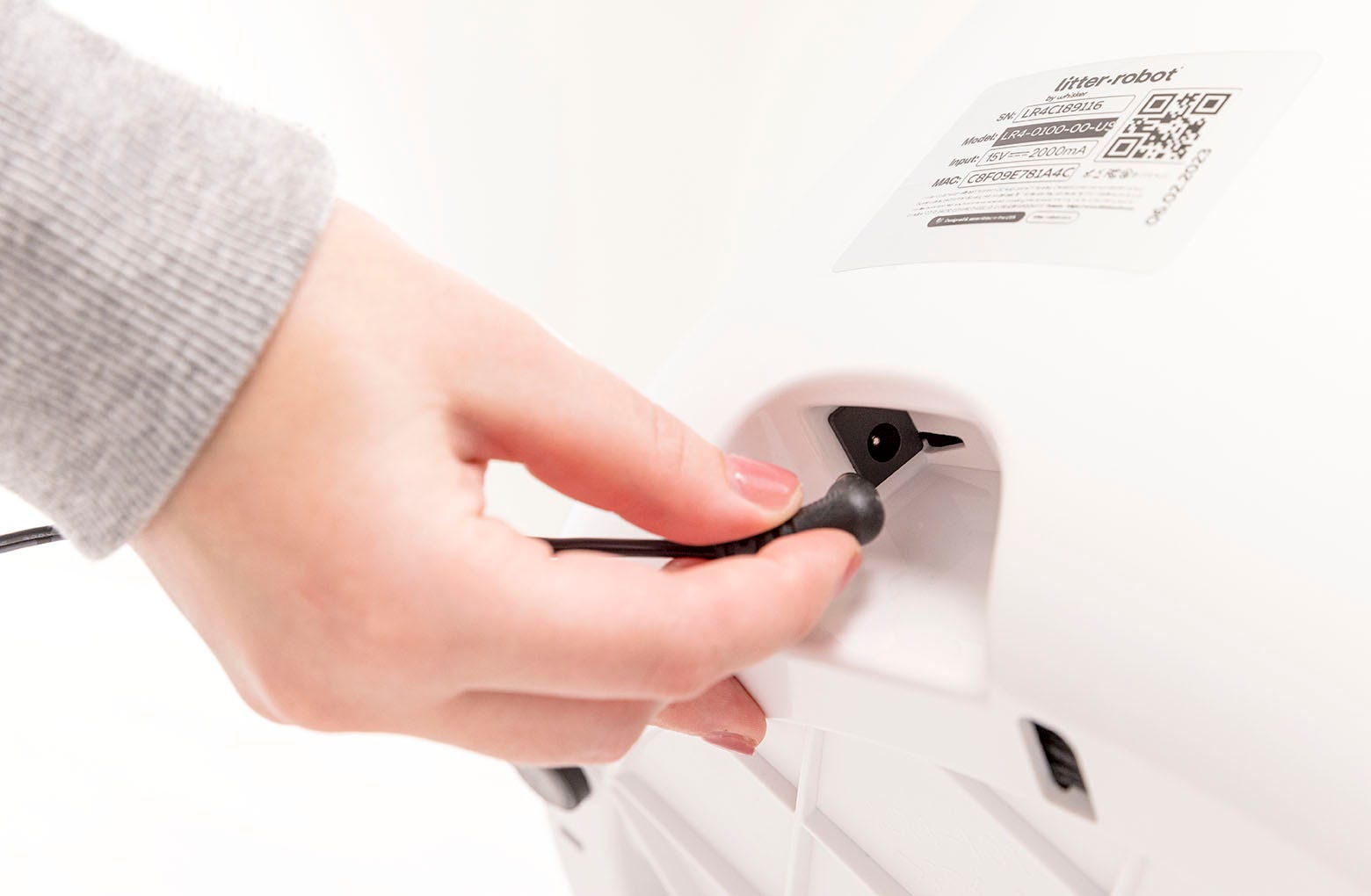

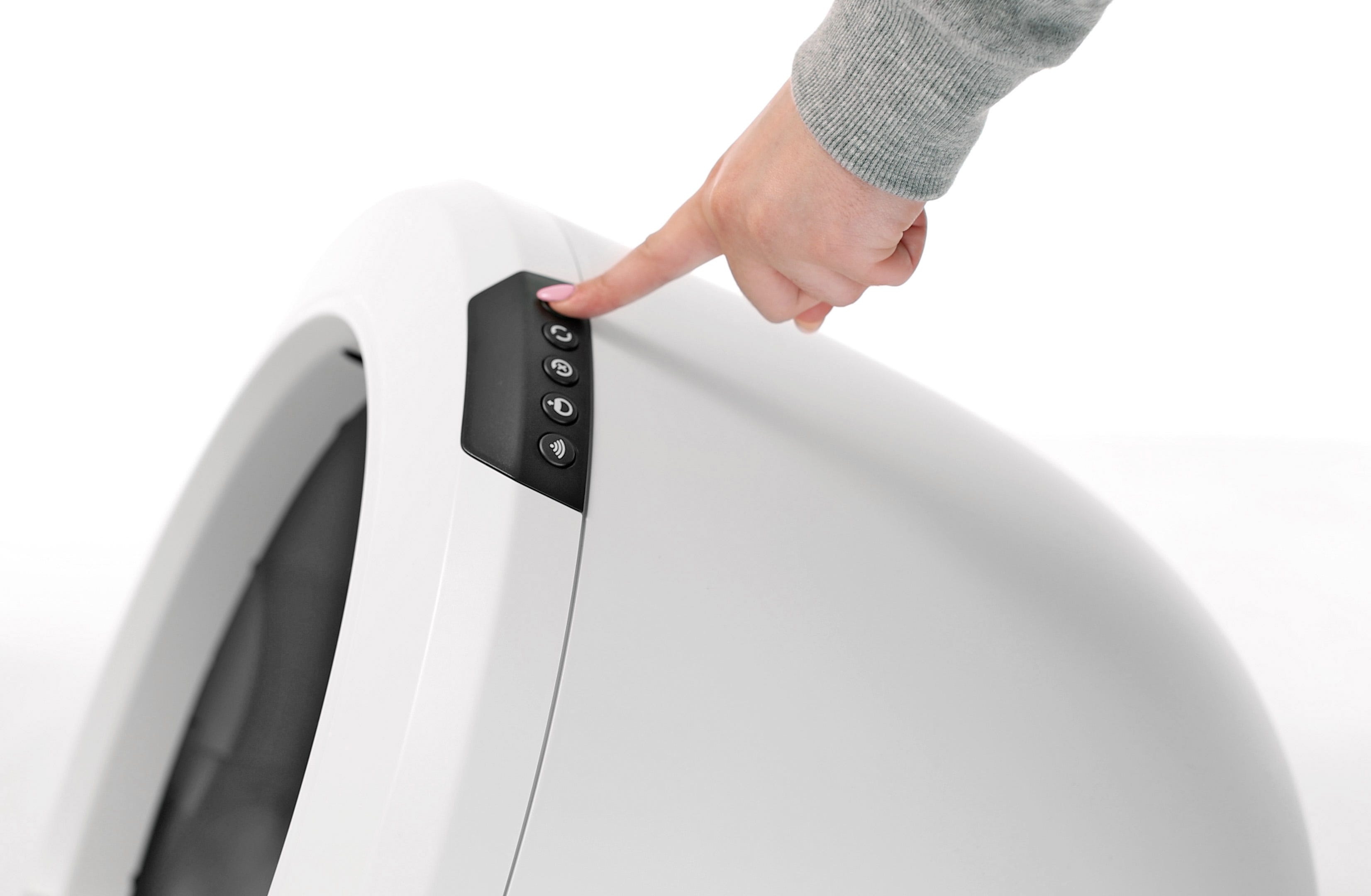

2. Appuyez sur le bouton d'alimentation pour éteindre l'appareil, puis débranchez l'appareil.

3. Retirez le capot :

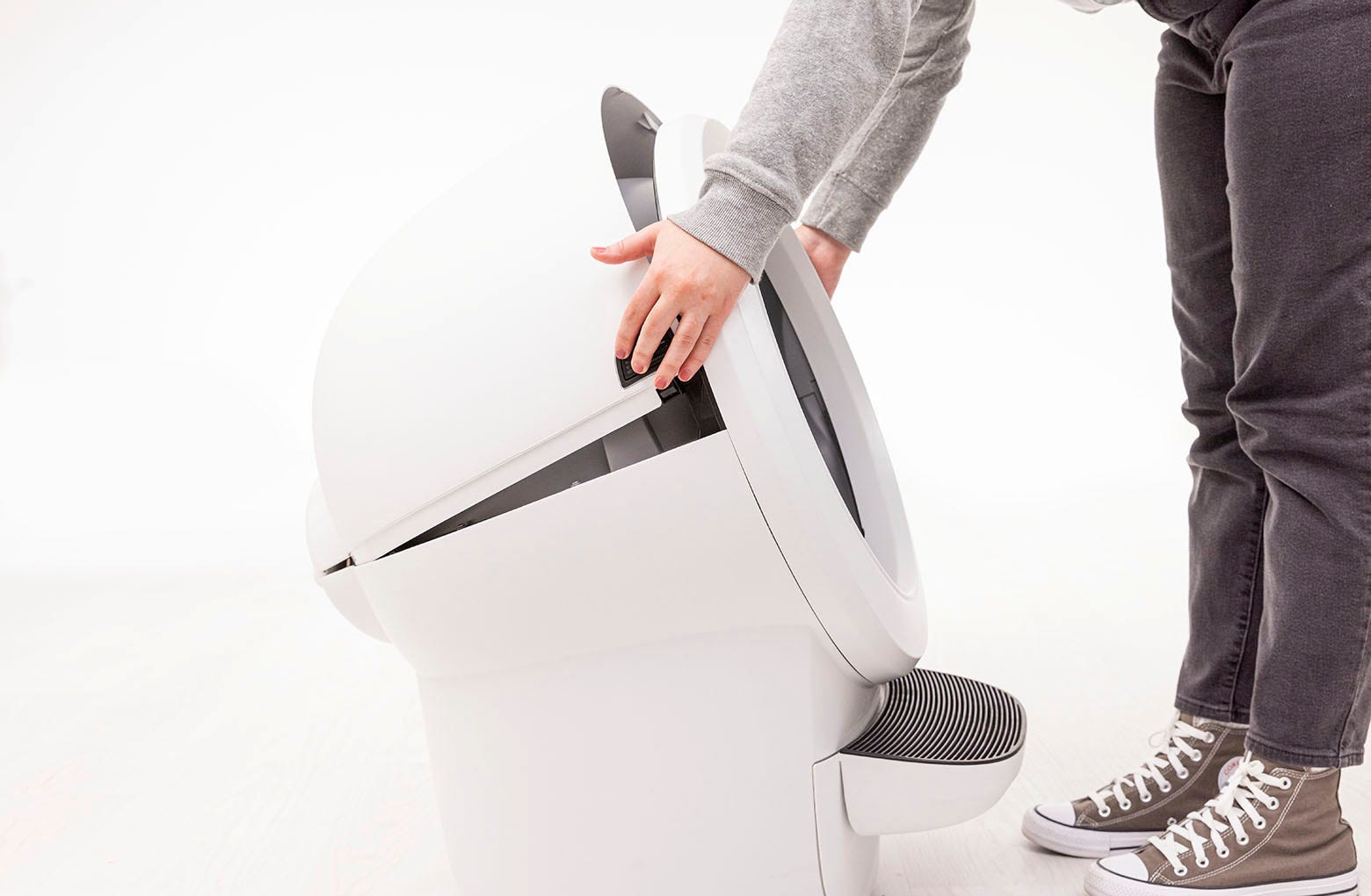

   1. Appuyez et maintenez les loquets des deux côtés du capot, puis soulevez et faites pivoter le capot jusqu'à sa position ouverte.

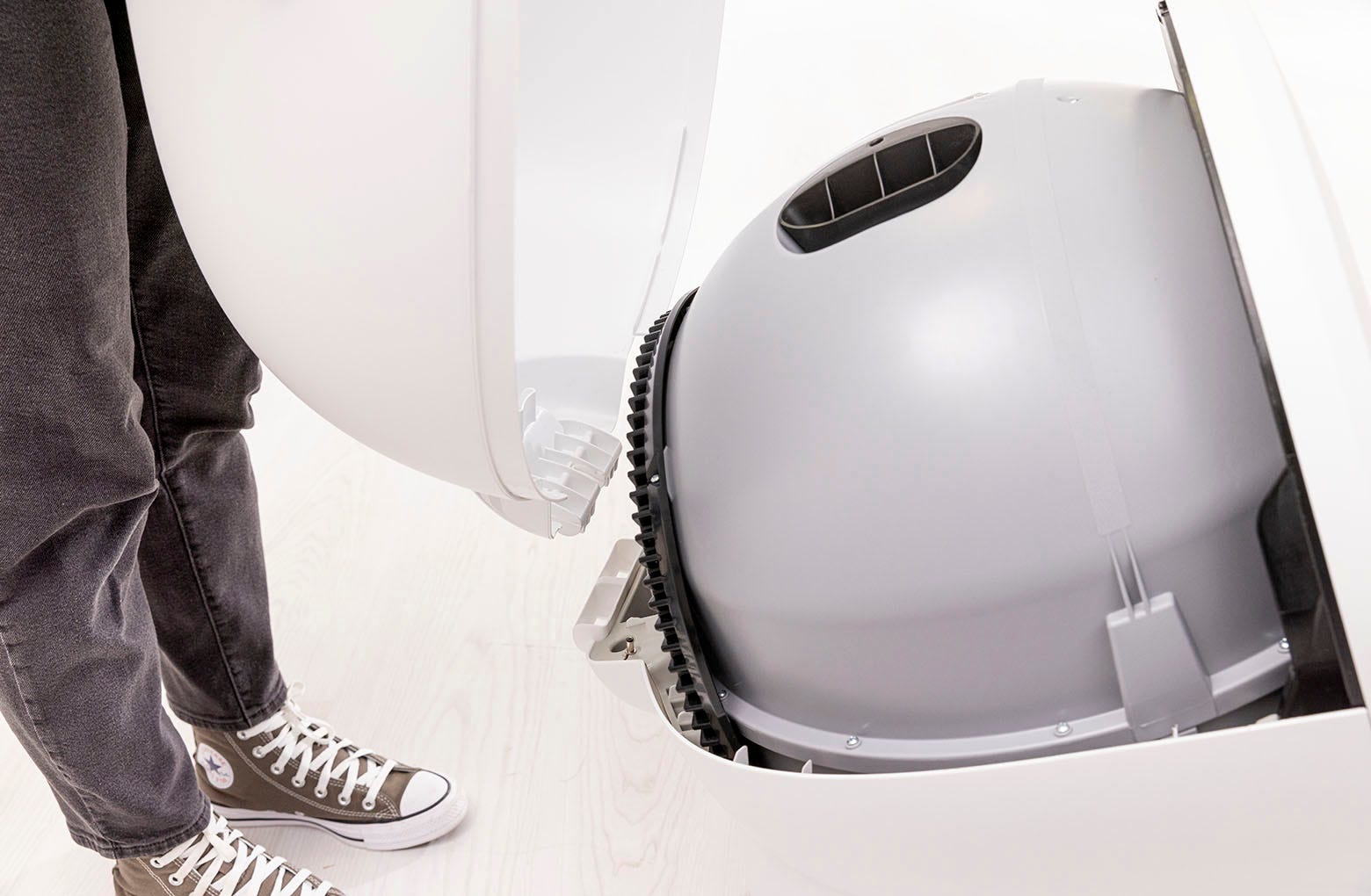

   2. Soulevez le capot vers le haut et hors de la charnière pour le retirer.

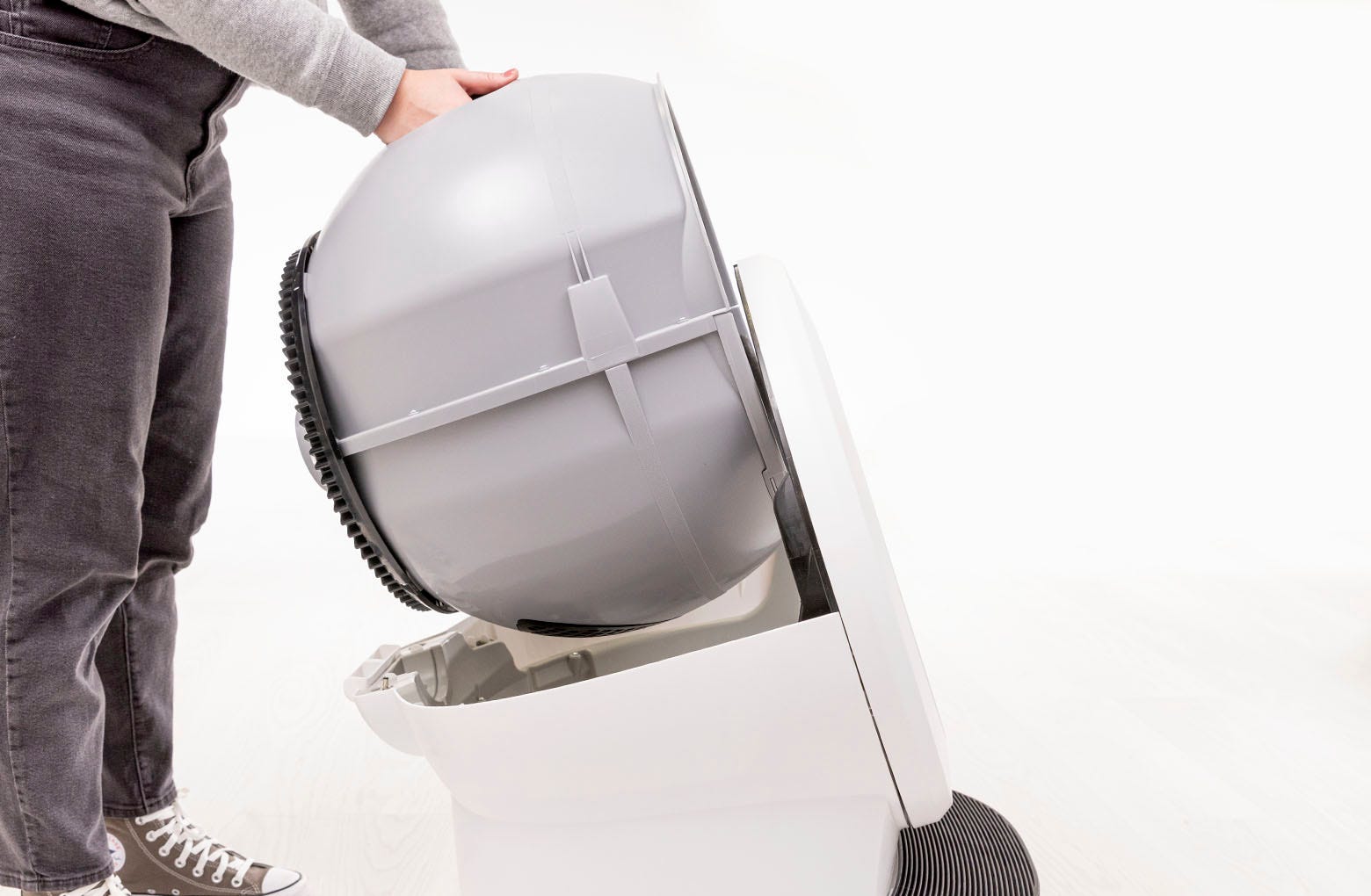

4. Retirez le globe : saisissez la poignée noire située au-dessus du globe, soulevez le globe hors de la base et mettez-le de côté.

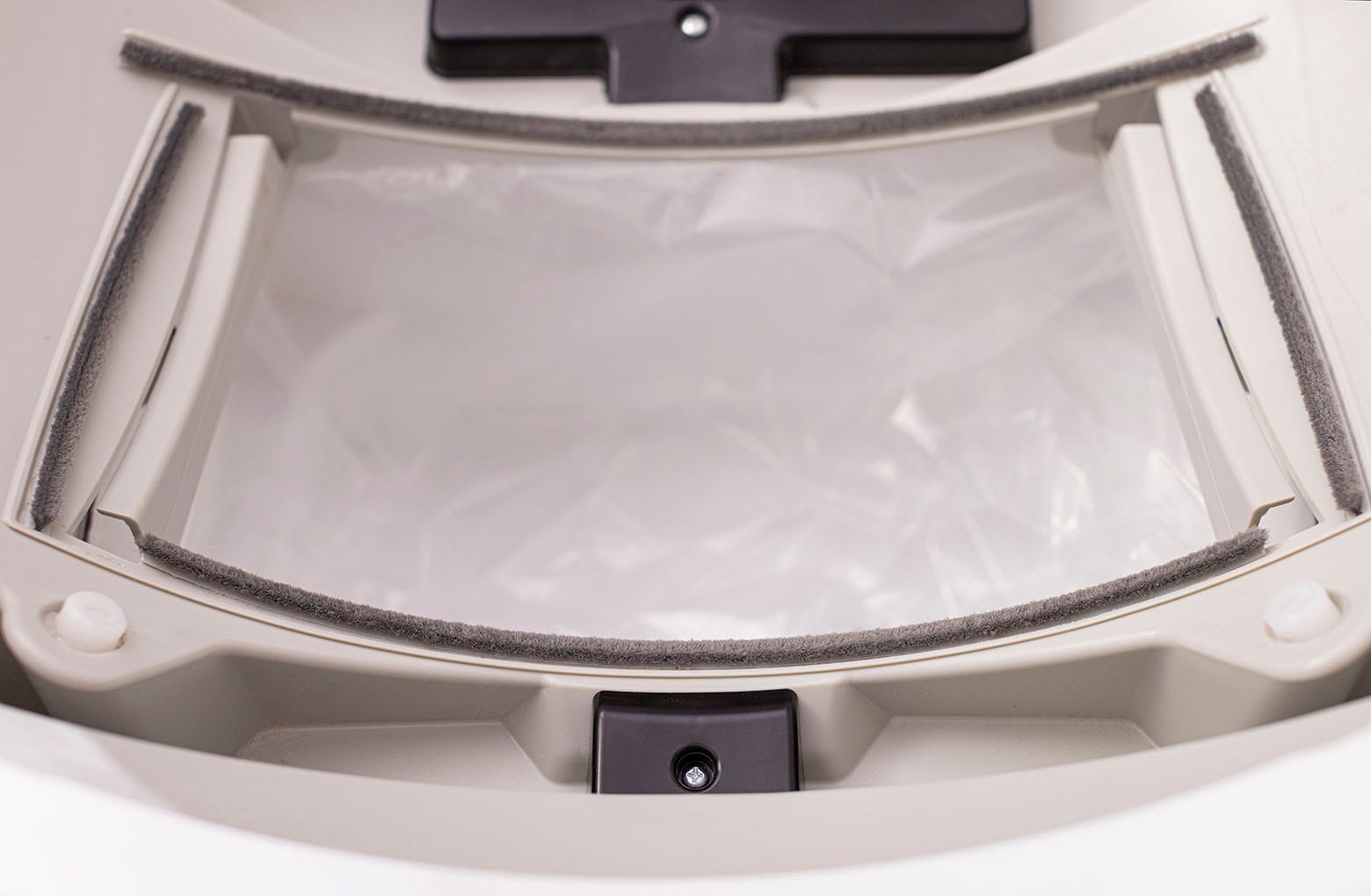

5. Localisez le capteur de présence de chat sous son capot de protection, entre les deux boutons coulissants.

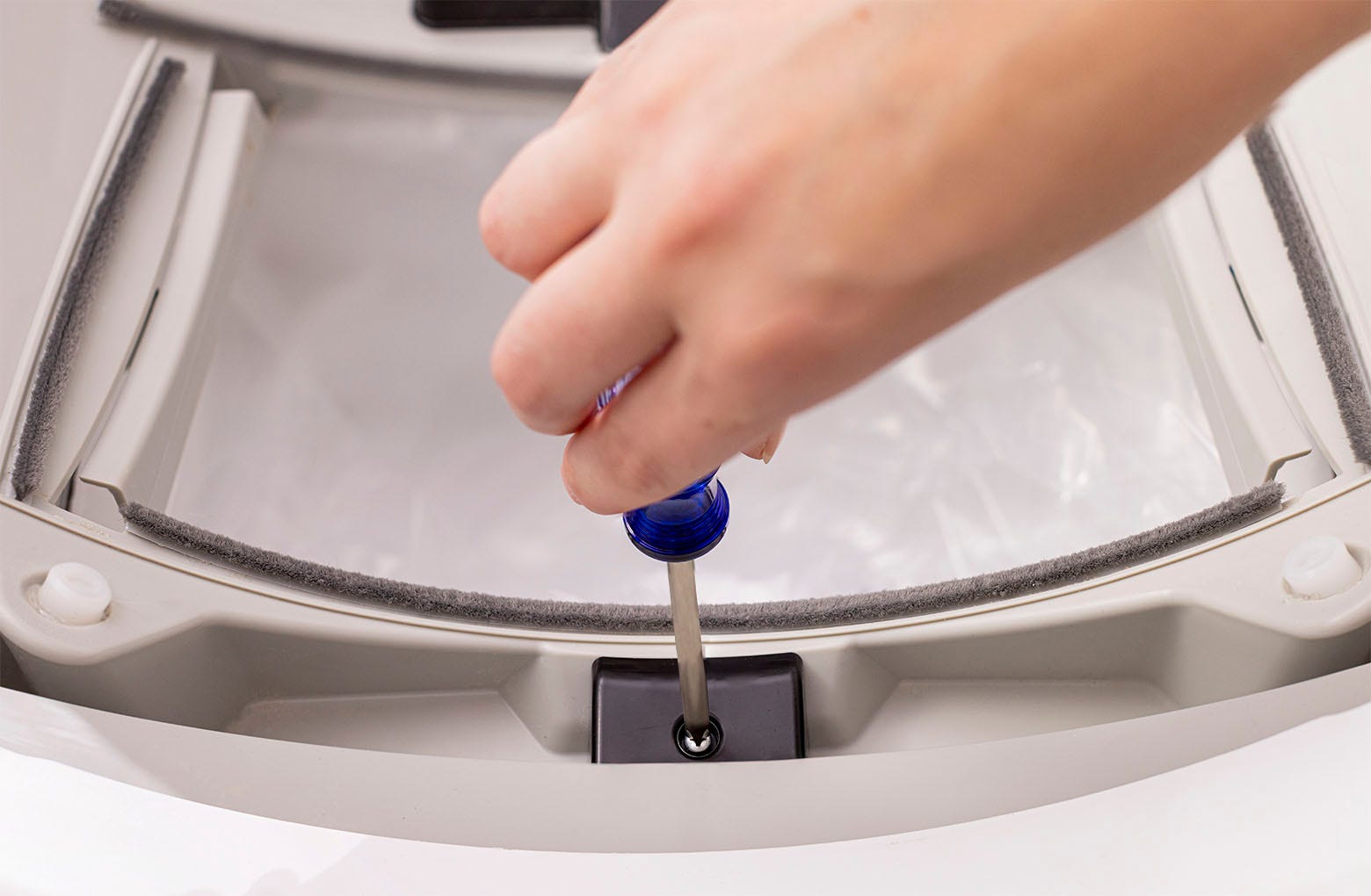

6. Utilisez un tournevis cruciforme pour retirer la vis unique, puis retirez le capot de protection.

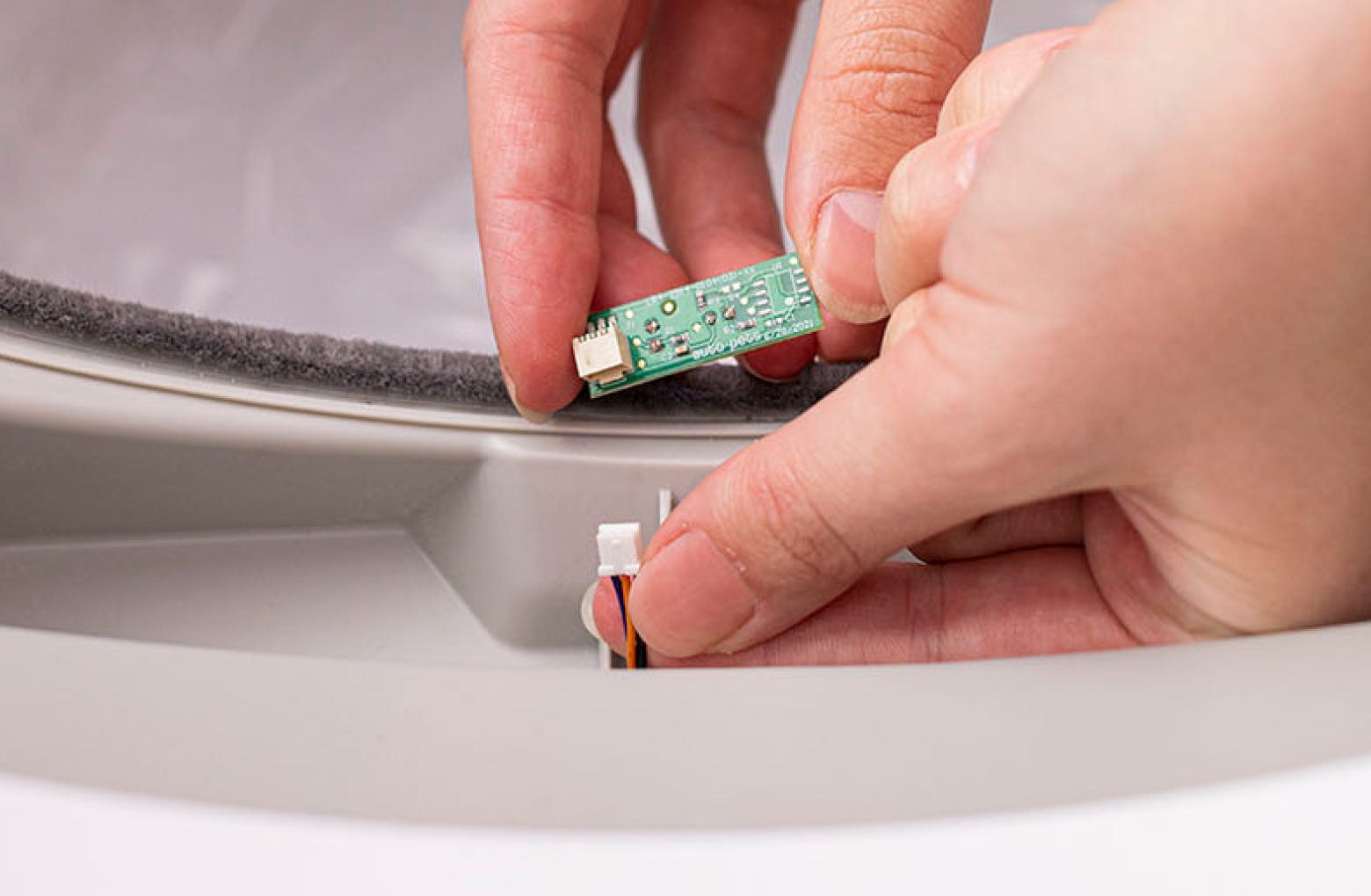

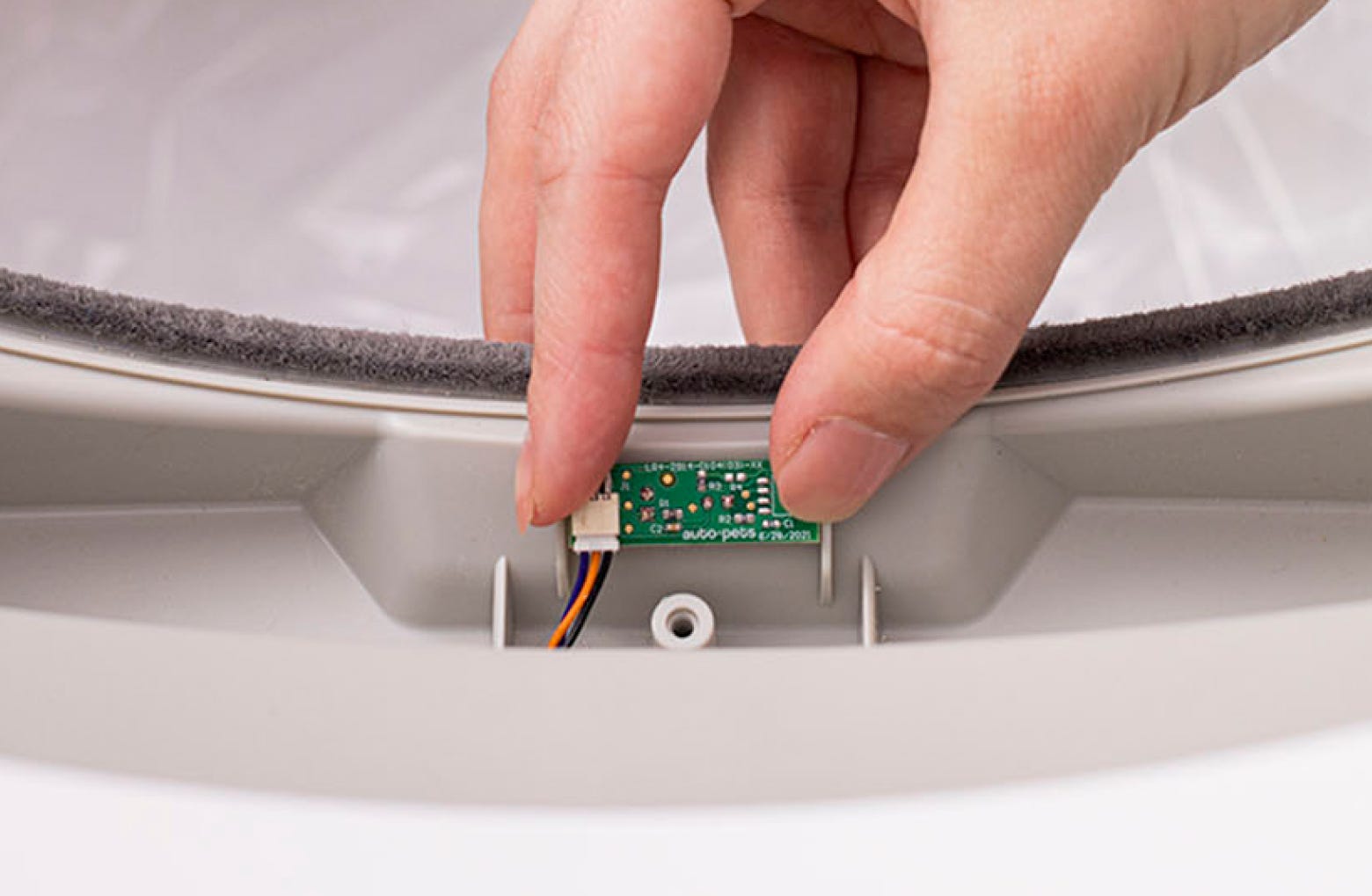

7. Soulevez délicatement la carte de circuit imprimé : poussez doucement vers le haut par le dessous de la carte et débranchez le connecteur de fil de la carte. Mettez l'ancienne planche de côté.

8. Installez le nouveau circuit imprimé en connectant le connecteur de fil et en plaçant délicatement la carte dans la même position entre les deux boutons coulissants.

9. Réinstallez le capot de protection à l'aide de la vis unique.

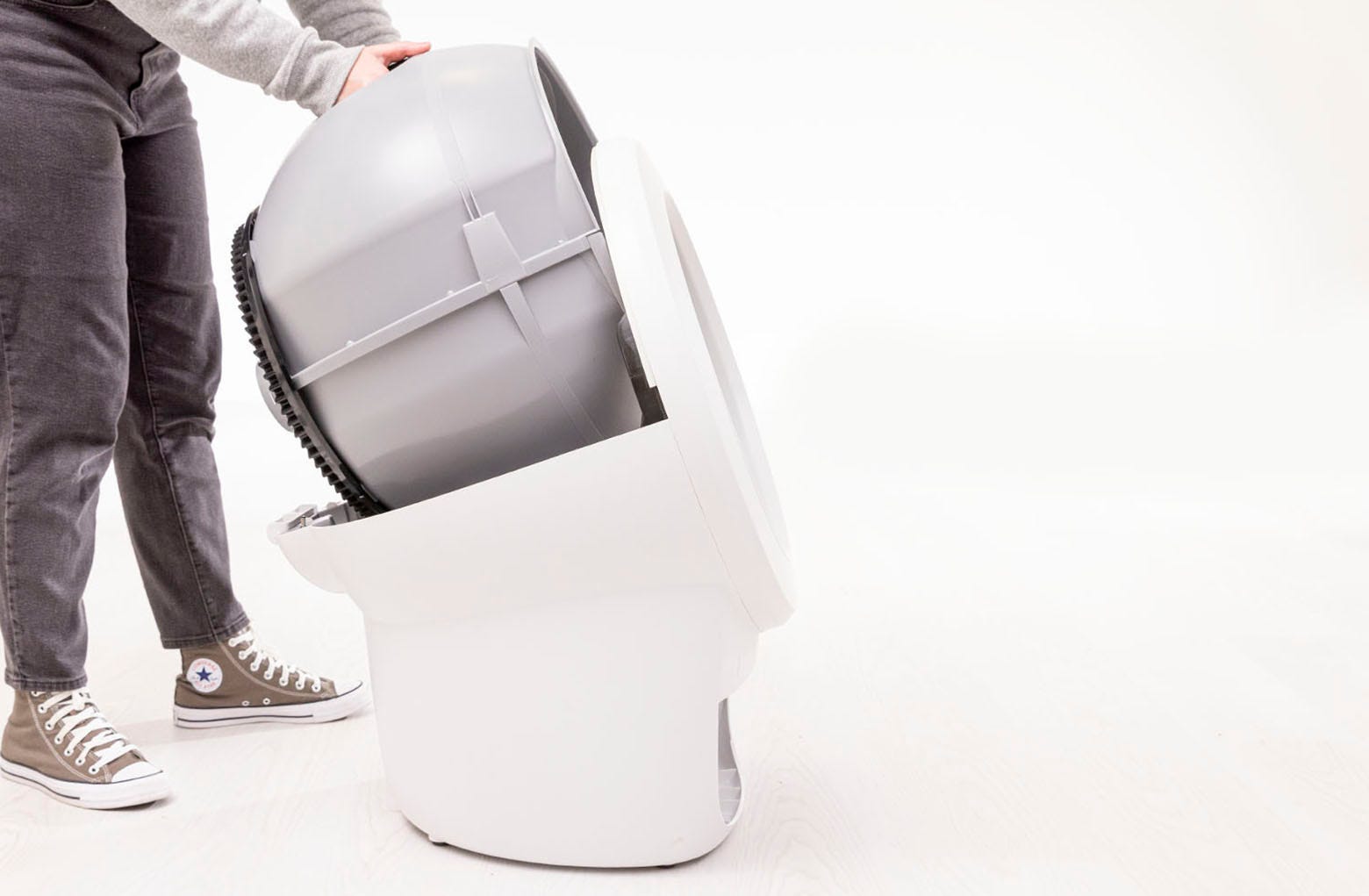

10. Remplacez le globe : Tenez le globe par la poignée noire et posez-le sur la nouvelle base. Assurez-vous que l'arrière du globe est bien aligné dans la poche de roulement arrière : le grand engrenage noir à l'arrière du globe s'alignera avec le petit engrenage blanc dans la base.

11. Remplacer le capot :
    1. Placez le capot dans la charnière derrière le robot comme indiqué.

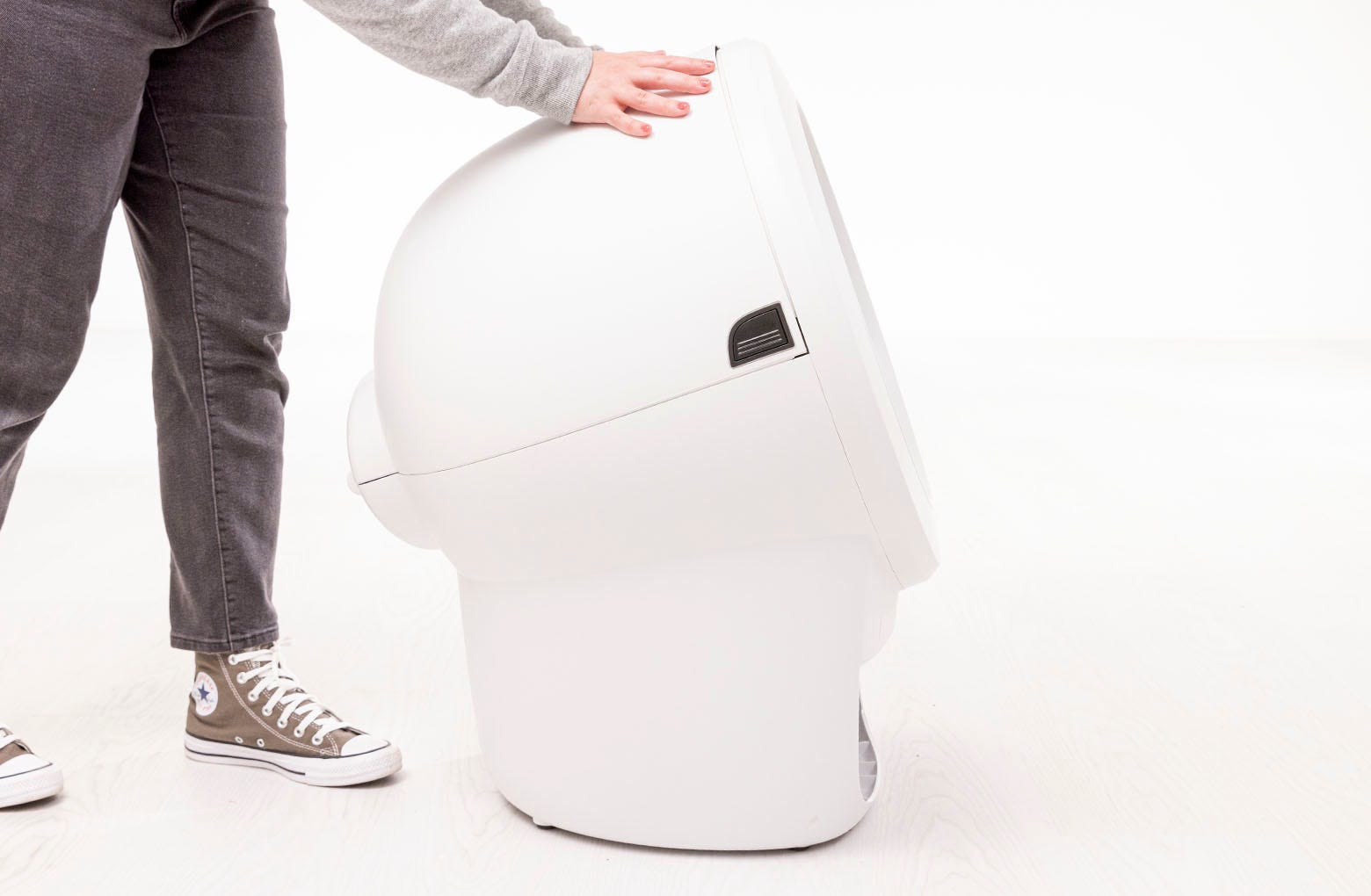

    2. Faites pivoter le capot vers le bas sur le globe et appuyez sur le capot depuis le haut pour vous assurer qu'il est verrouillé et sécurisé.

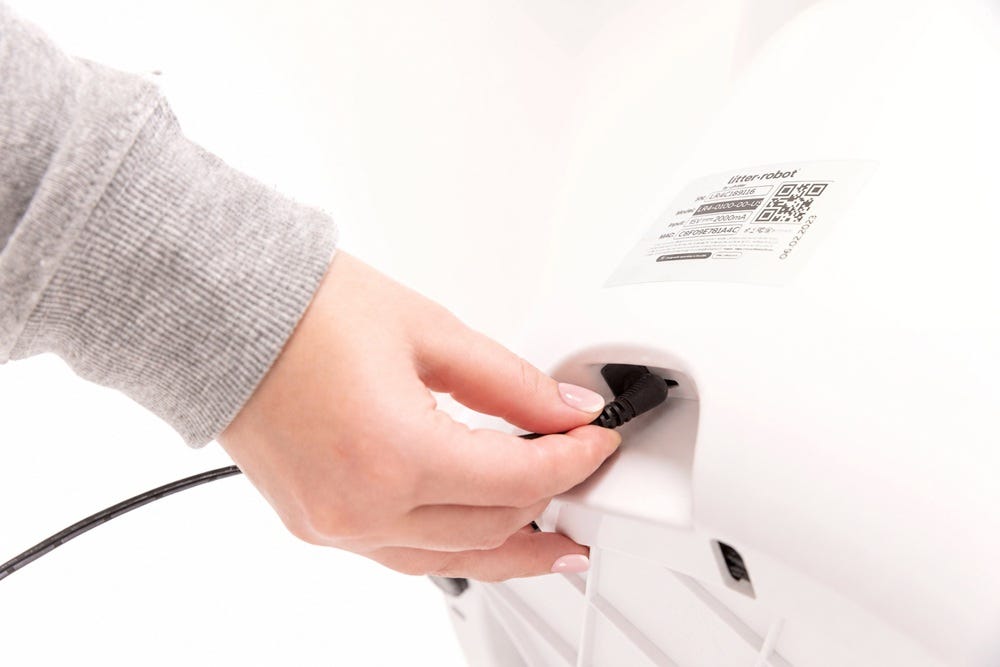

12. Branchez l'appareil et allumez-le.
