Litter-Robot 4: Globe Liner Installationsanleitung

Erfahren Sie, wie Sie die Gummikugelauskleidung in Litter-Robot 4 entfernen und ersetzen.

Hinweis: Werfen Sie das Linergewicht und den Gewichtshalter des alten Globe Liners nicht weg. Sie benötigen diese Teile zum Einbau des neuen Globe Liners.

Du wirst brauchen:

• Kreuzschlitzschraubendreher
• Schlitzschraubendreher oder Werkzeug zum Entfernen der Verkleidung

Entfernen Sie den alten Litter-Robot 4 Globe Liner

1. Stellen Sie sicher, dass sich das Gerät in der Home/Ready-Position befindet. Drücken Sie die Einschalttaste, um das Gerät auszuschalten, und ziehen Sie dann den Stecker aus der Steckdose.

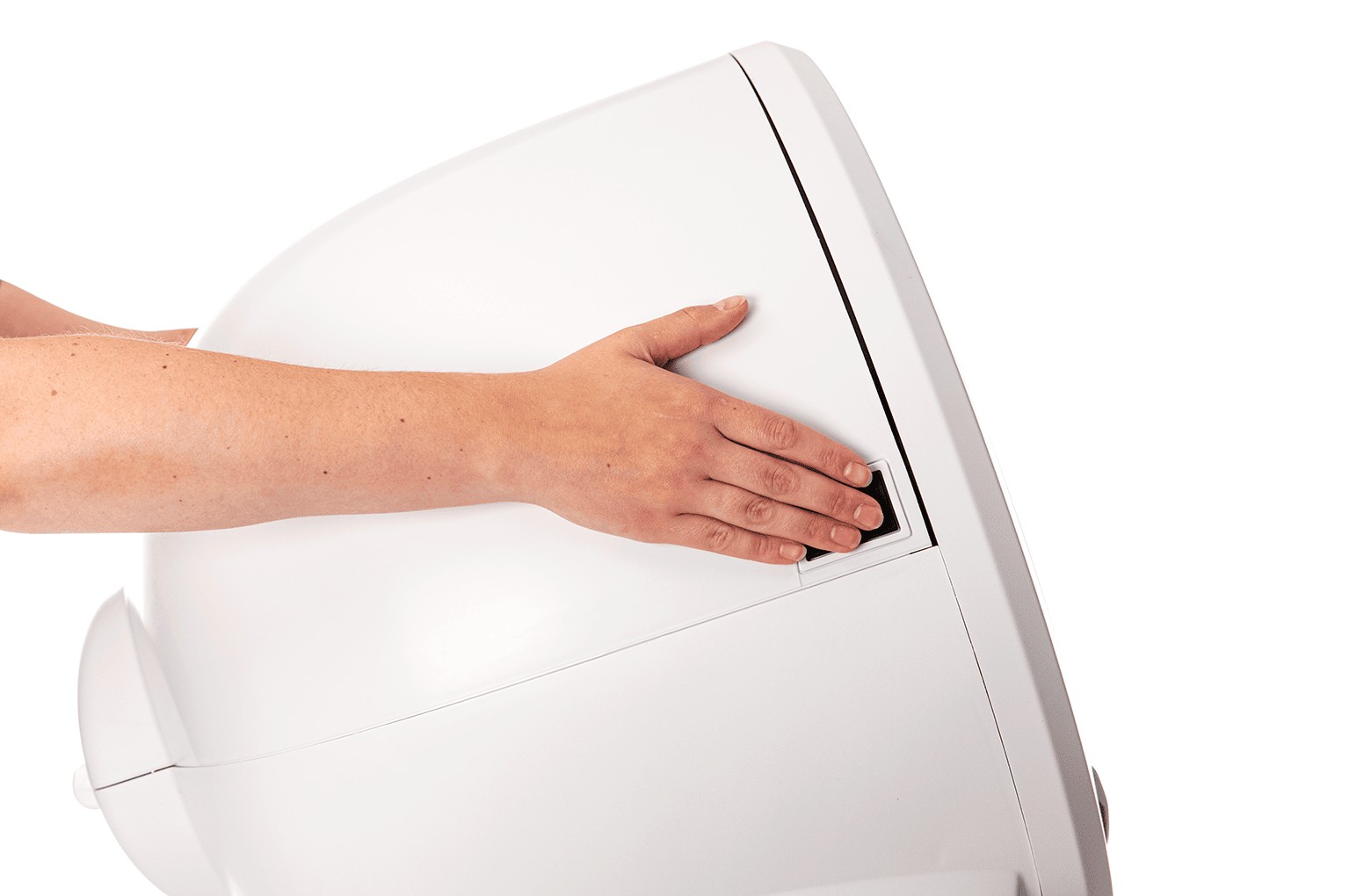

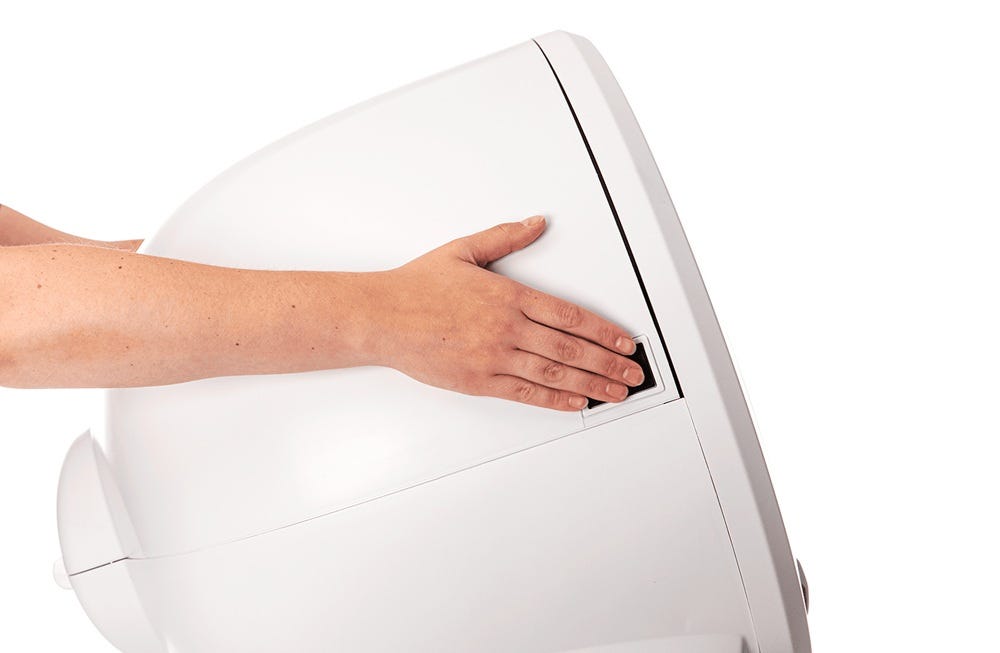

2. Öffnen Sie die Motorhaube: Drücken und halten Sie die Riegel auf beiden Seiten der Motorhaube, heben Sie dann die Motorhaube an und drehen Sie sie in die geöffnete Position.

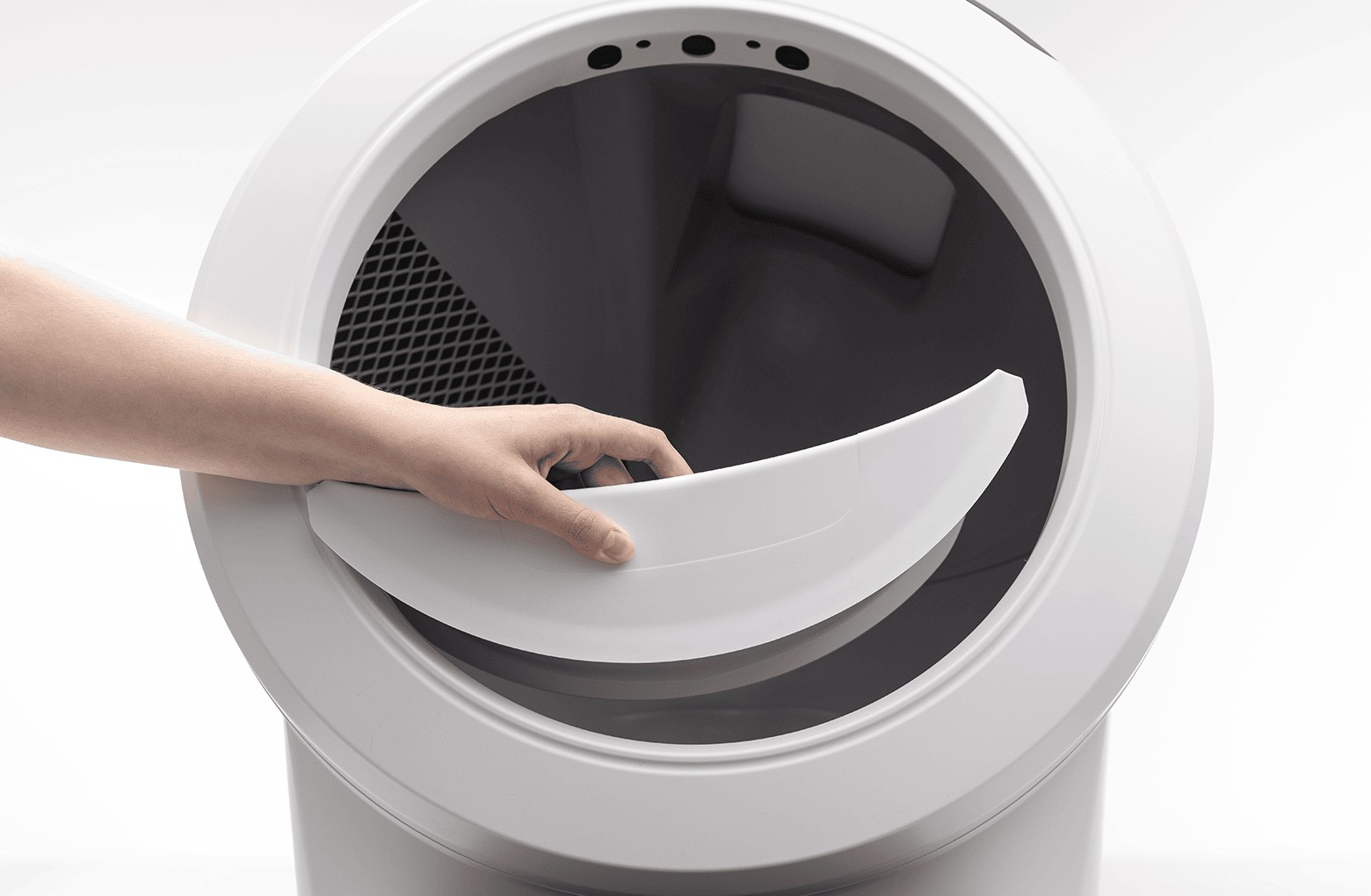

3. Entfernen Sie den Zaun von der Lünette am Globuseingang (falls installiert).

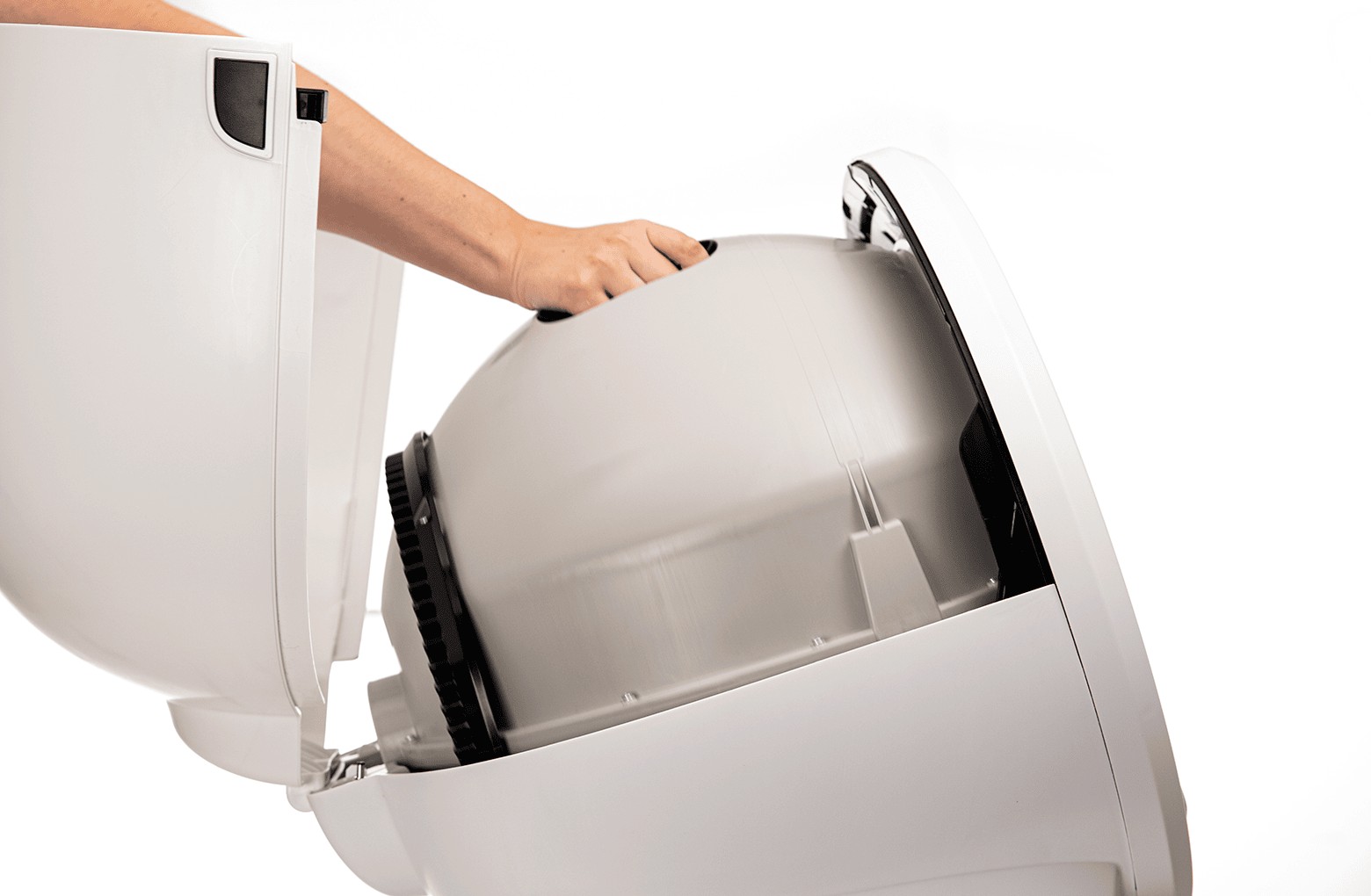

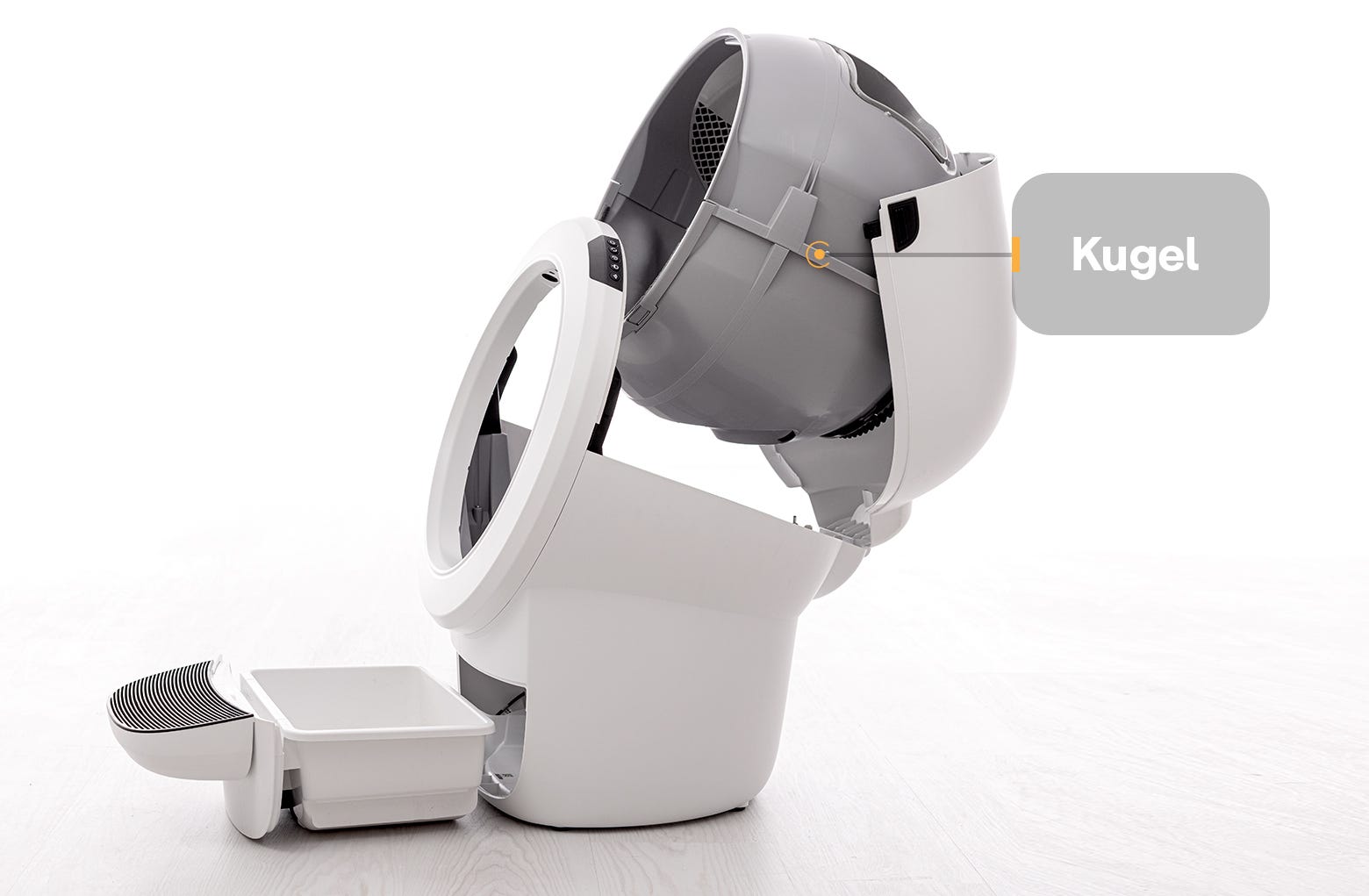

4. Entfernen Sie den Globus: Greifen Sie den schwarzen Griff oben auf dem Globus, heben Sie den Globus vom Sockel und stellen Sie ihn auf den Boden.

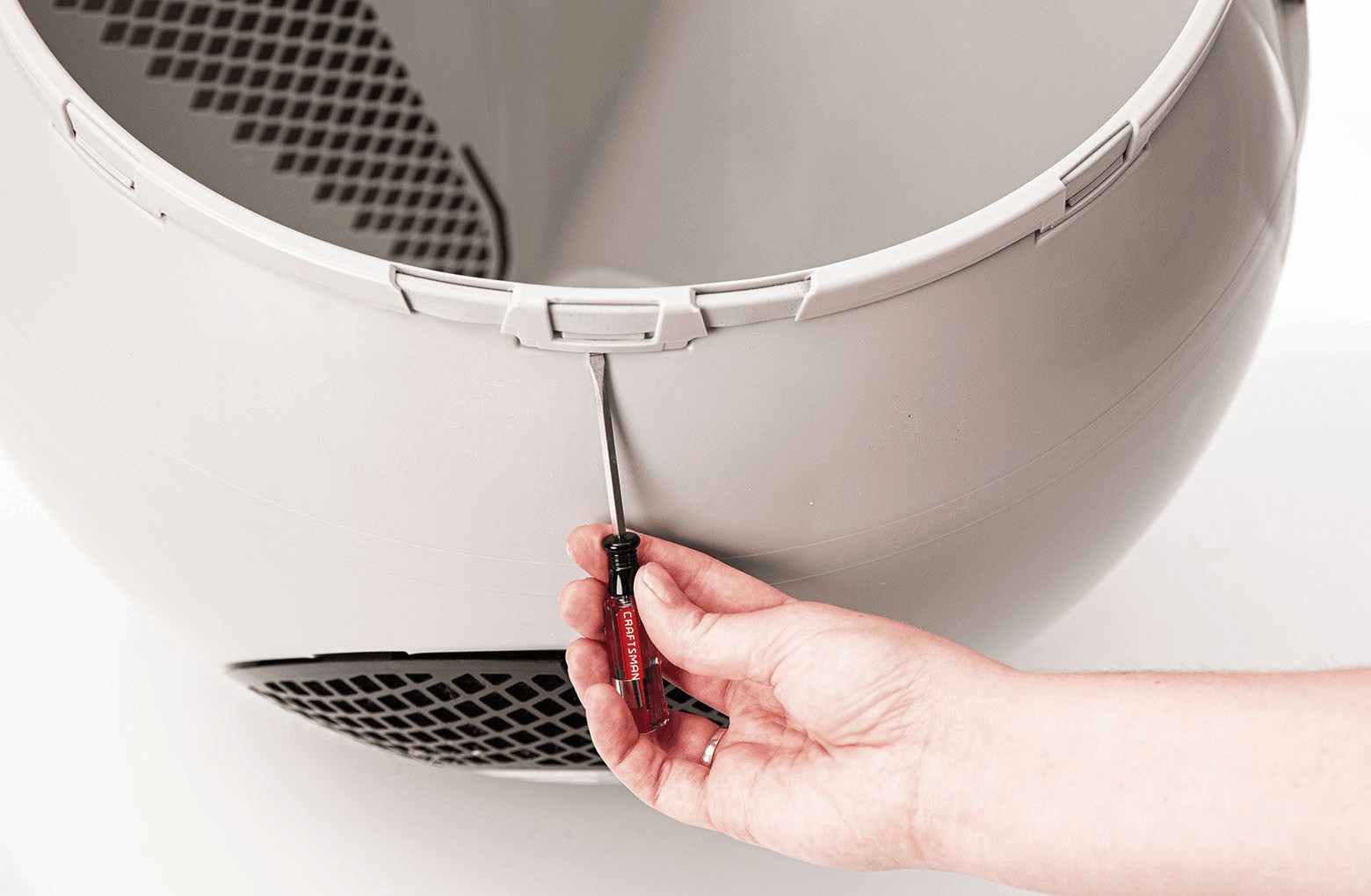

5. Entfernen Sie vorsichtig den Liner-Clip an der unteren Vorderkante des Globus mit einem Schlitzschraubendreher oder einem ähnlichen Werkzeug. Beachten Sie, wie die beiden Finger auf jeder Seite des Liner-Clips im Inneren des Globus liegen und den Liner an Ort und Stelle halten.

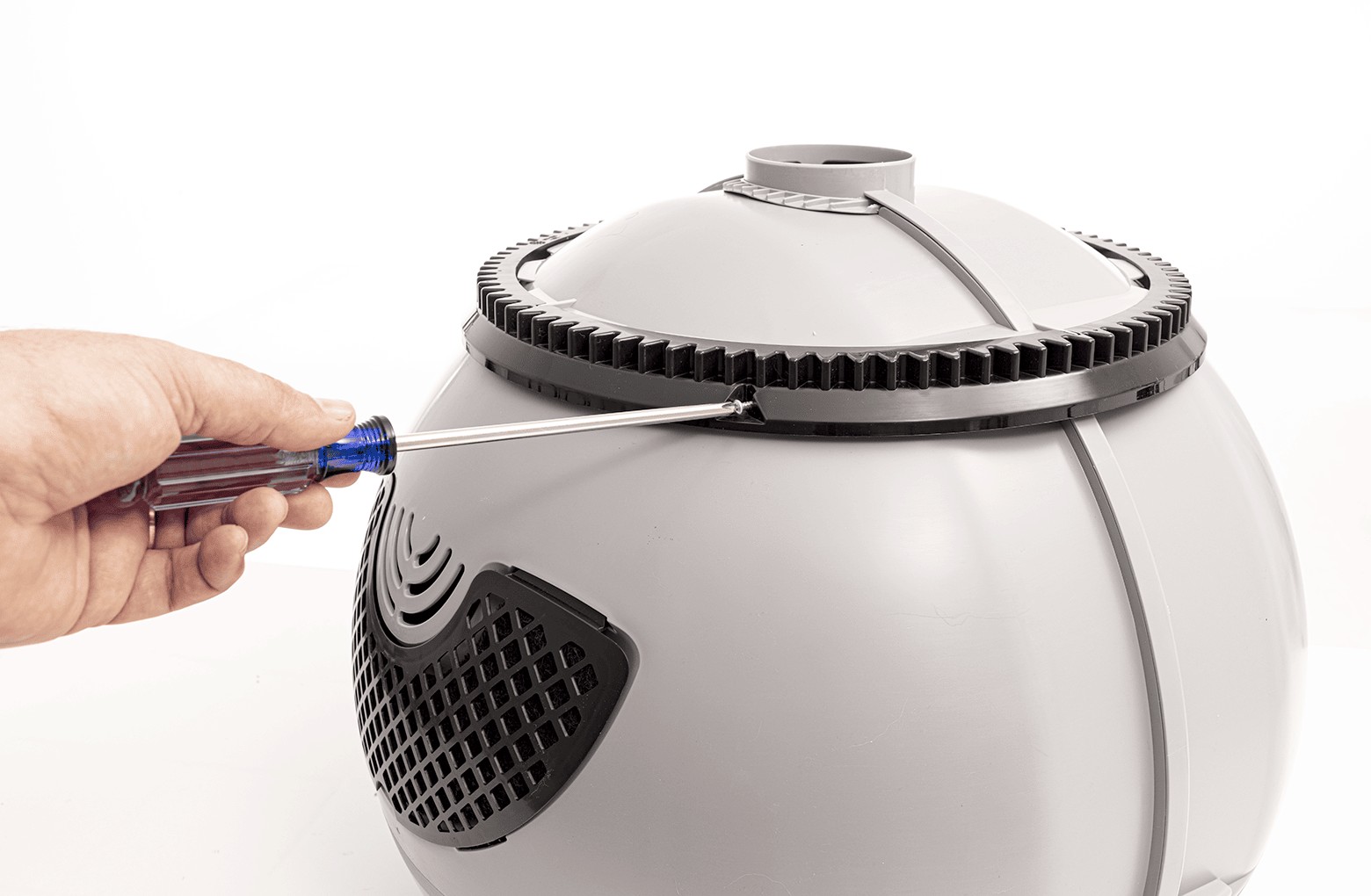

6. Entfernen Sie die vier (4) Schrauben, mit denen die schwarze Zahnradschiene an der Rückseite des Globus befestigt ist, und legen Sie sie beiseite.

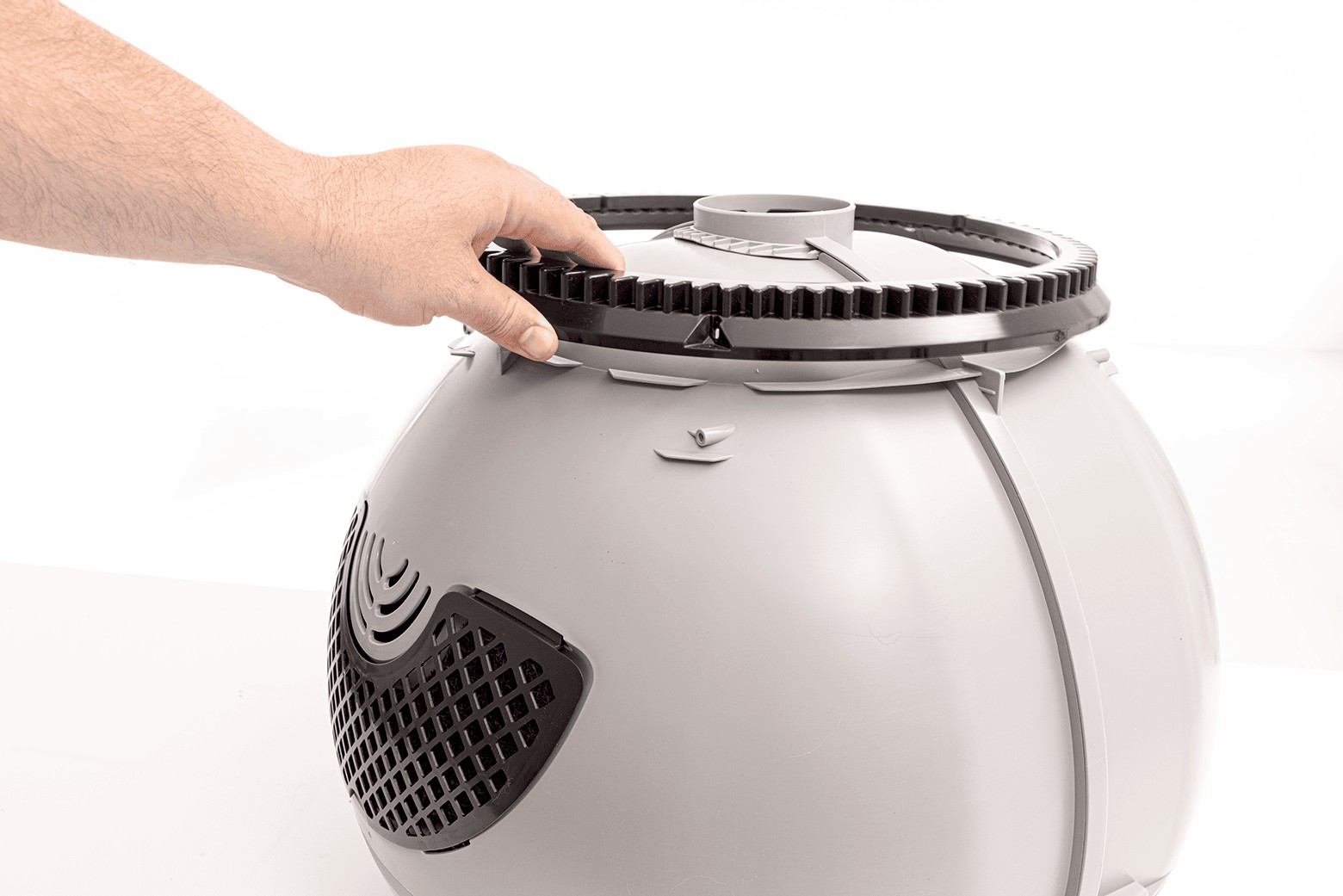

7. Entfernen Sie die schwarze Zahnradschiene und legen Sie sie beiseite.

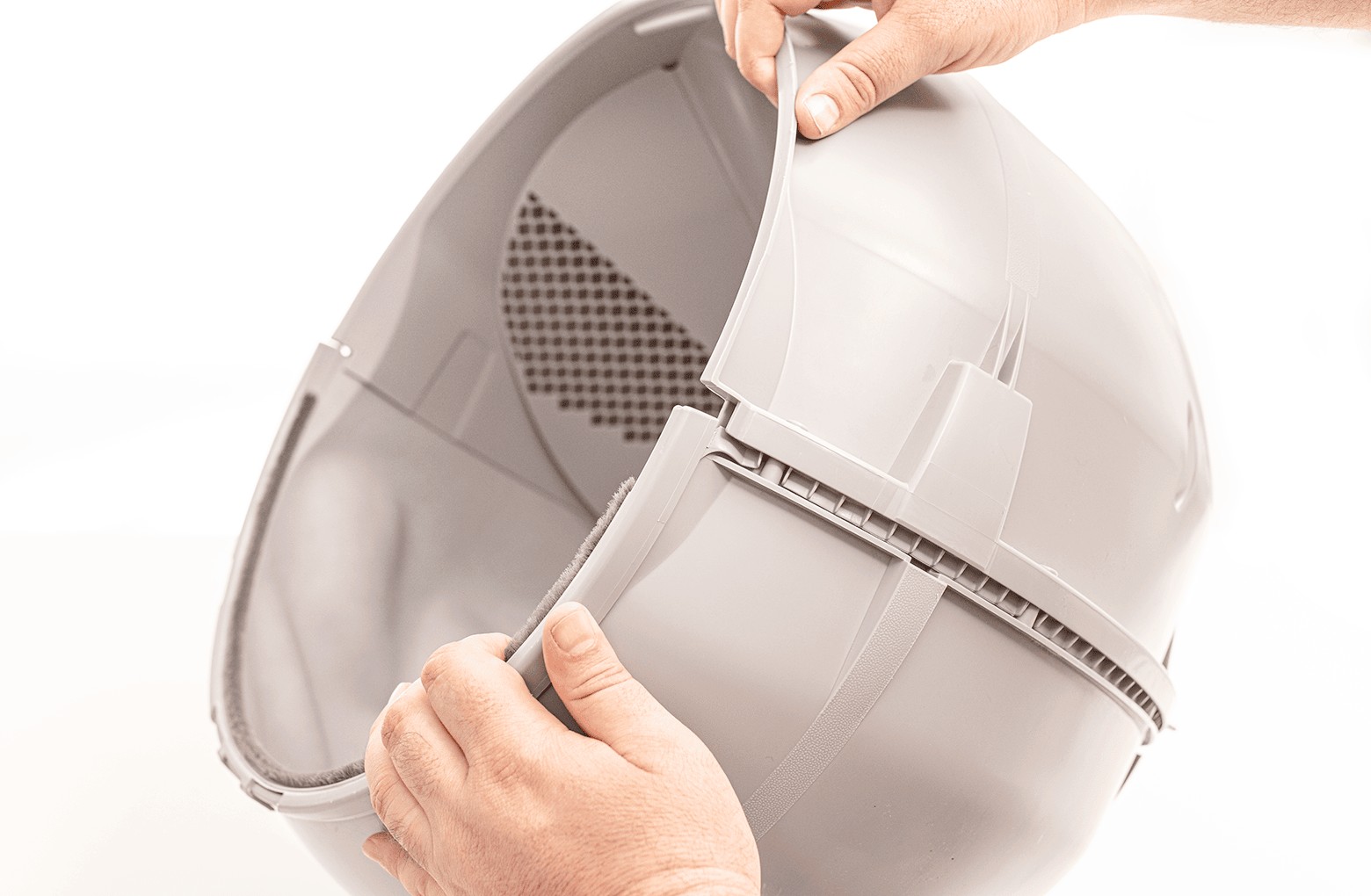

8. Entfernen Sie die zehn (10) Schrauben, die die obere und untere Hälfte des Globus zusammenhalten. Heben Sie die obere Hälfte des Globus an – sie sollte sich jetzt von der unteren Hälfte lösen – und legen Sie sie beiseite.

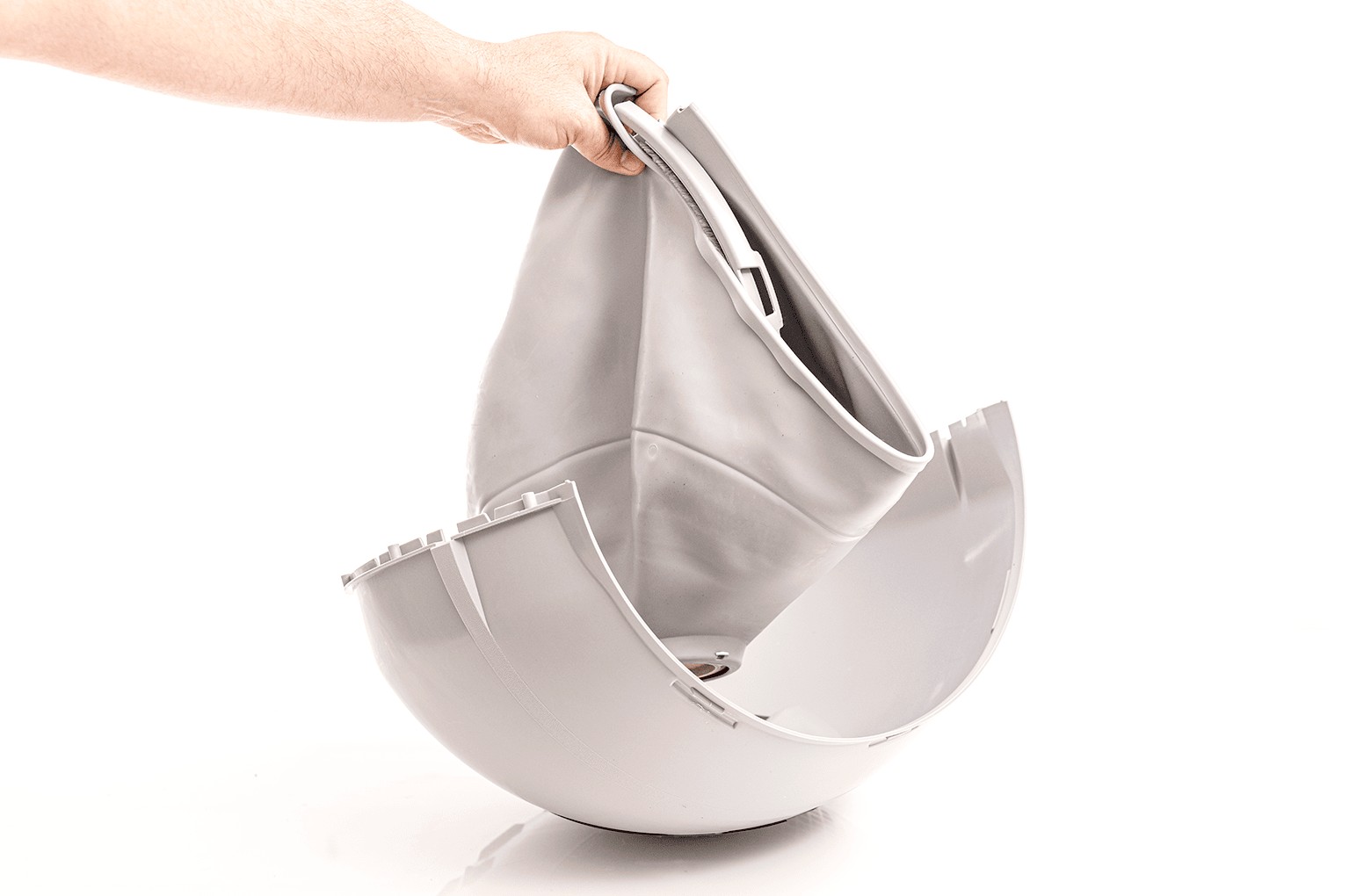

9. Entfernen Sie die Auskleidung vom Globus.

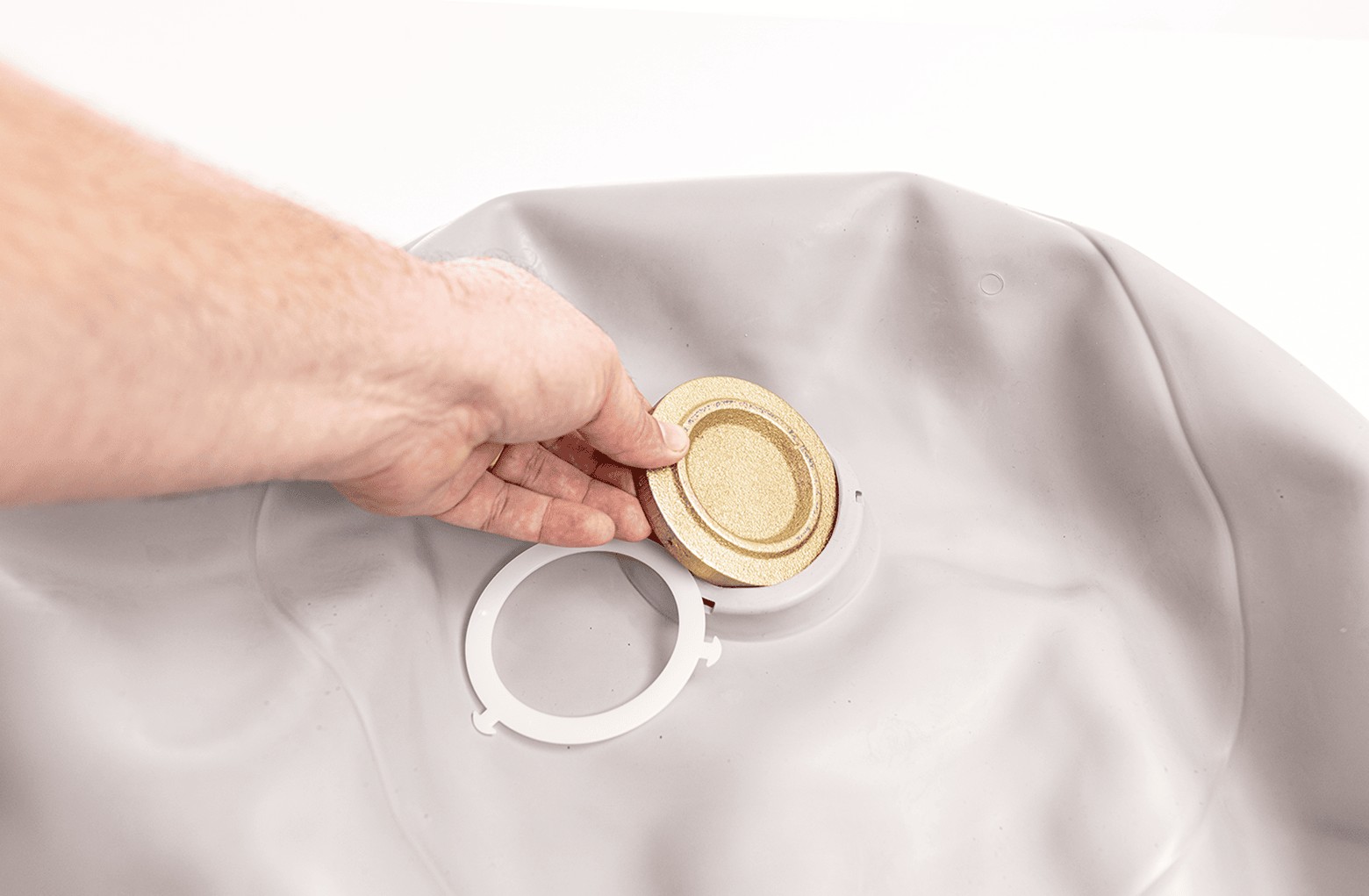

10. Drehen Sie den Liner um und entfernen Sie das Linergewicht. Wenn ein Gewichtshalter vorhanden ist, entfernen Sie zuerst den Gewichtshalter. Legen Sie beide Teile für die Verwendung mit dem neuen Liner beiseite. Werfen Sie sie nicht weg.





Installieren Sie den neuen Litter-Robot 4 Globe Liner

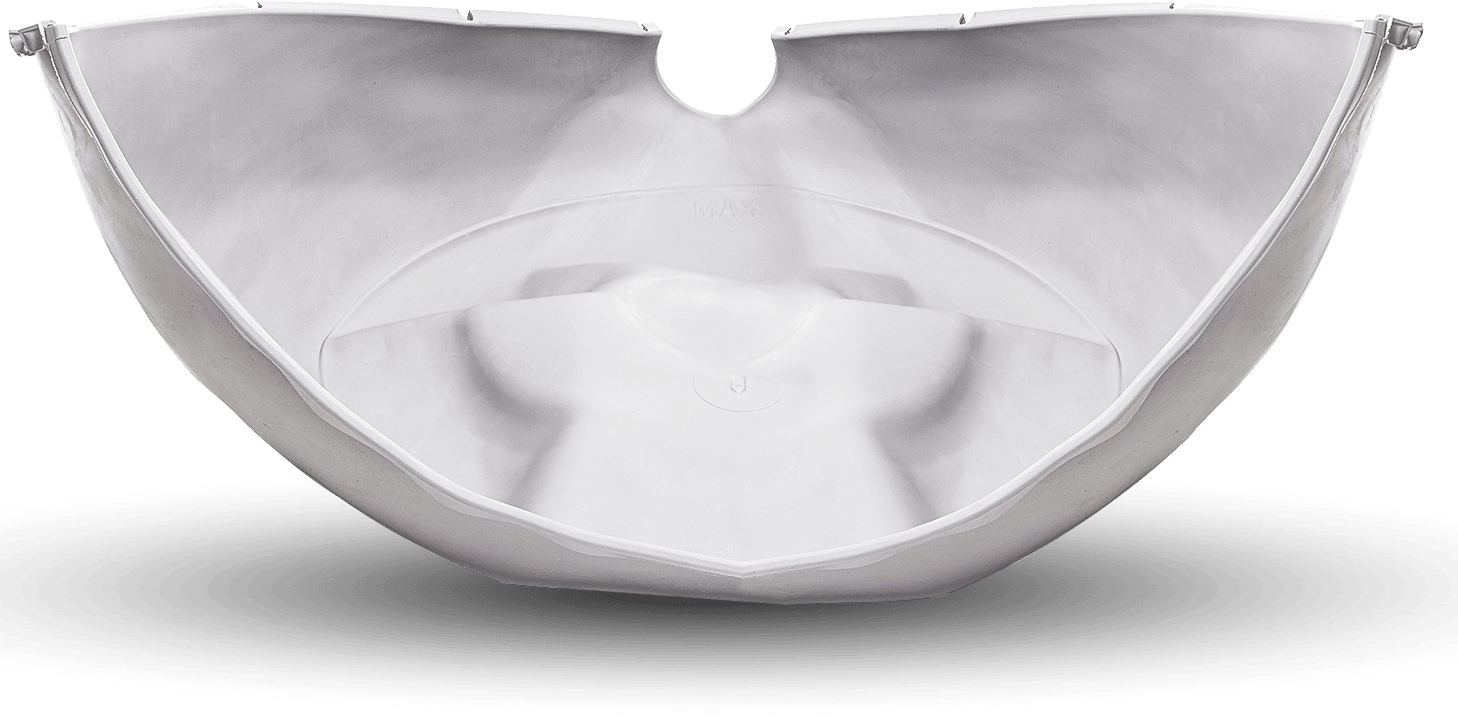

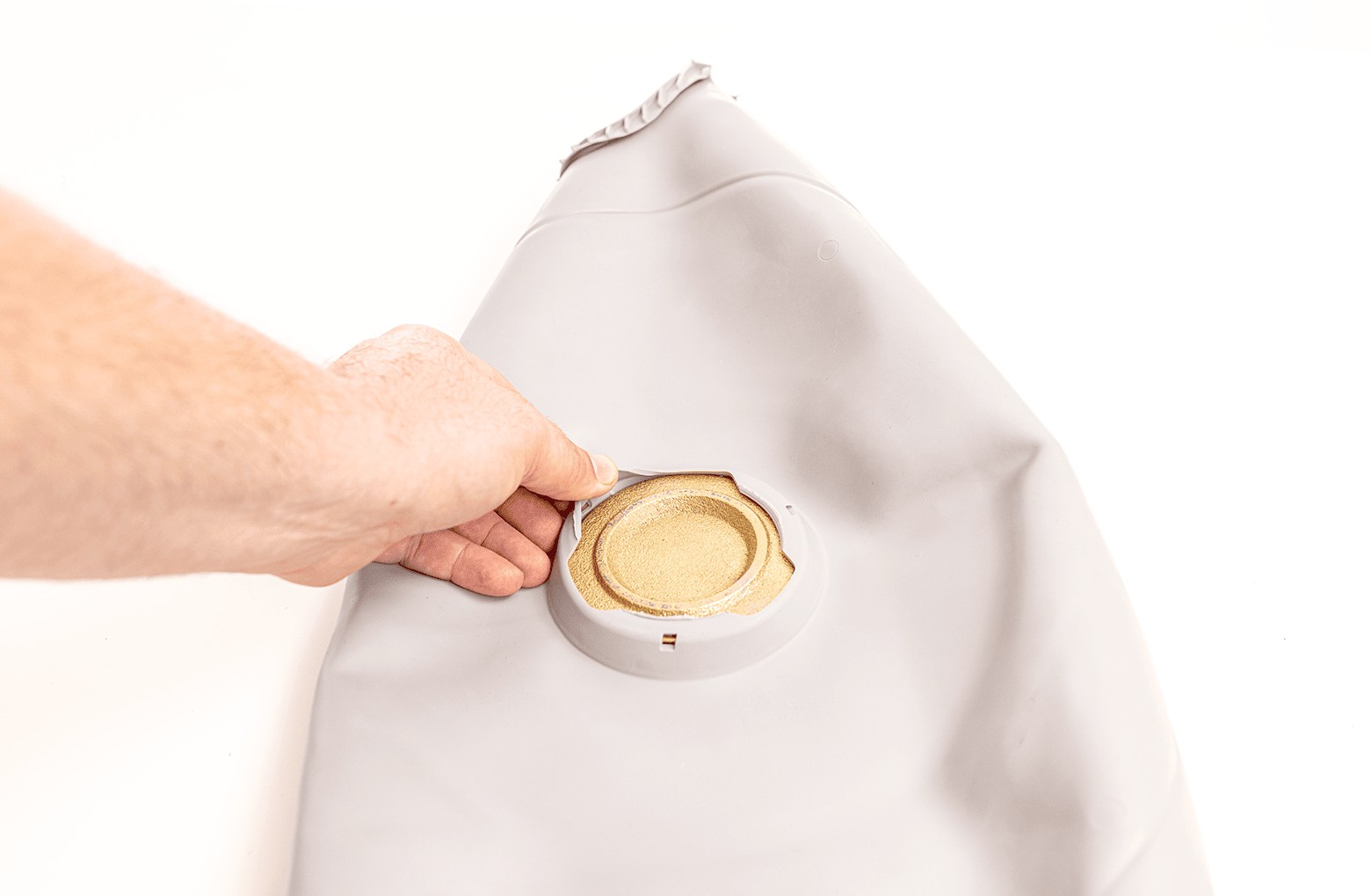

1. Drehen Sie den neuen Liner um, um die Unterseite freizulegen. Setzen Sie das runde Linergewicht mittig an der dafür vorgesehenen Stelle ein (siehe Abbildung). Falten Sie die äußere Lippe über die Kante des Gewichts.

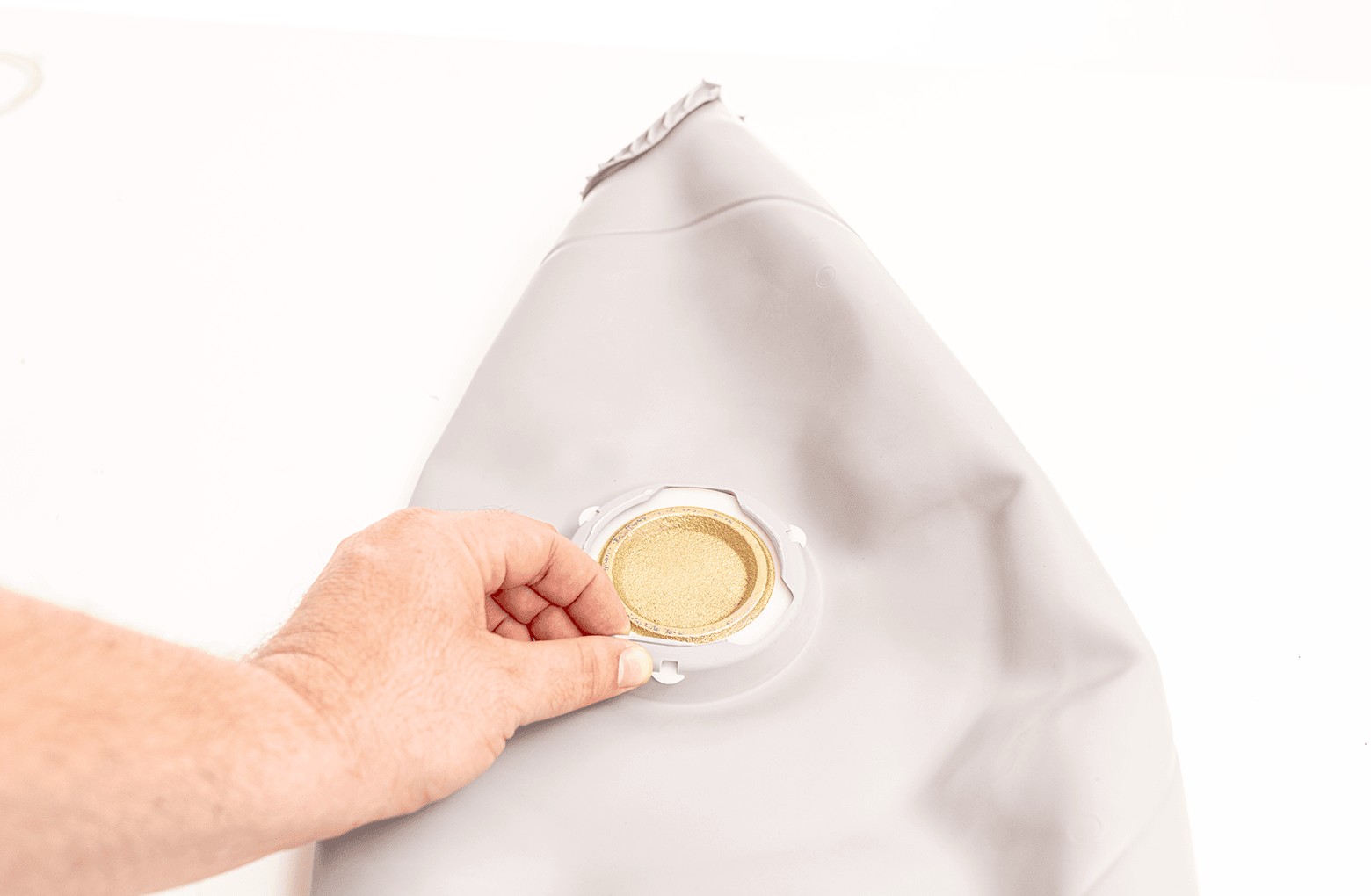

2. Installieren Sie den Gewichtshalter (falls vorhanden), indem Sie ihn auf das Linergewicht legen und die drei (3) Laschen am Halter in die entsprechenden Schlitze im Liner einführen. Hinweis: Wenn Ihr Globe Liner über drei entsprechende Steckplätze verfügt, handelt es sich um ein aktualisiertes Design. Der Halter ist erforderlich, um das Gewicht an Ort und Stelle zu halten.

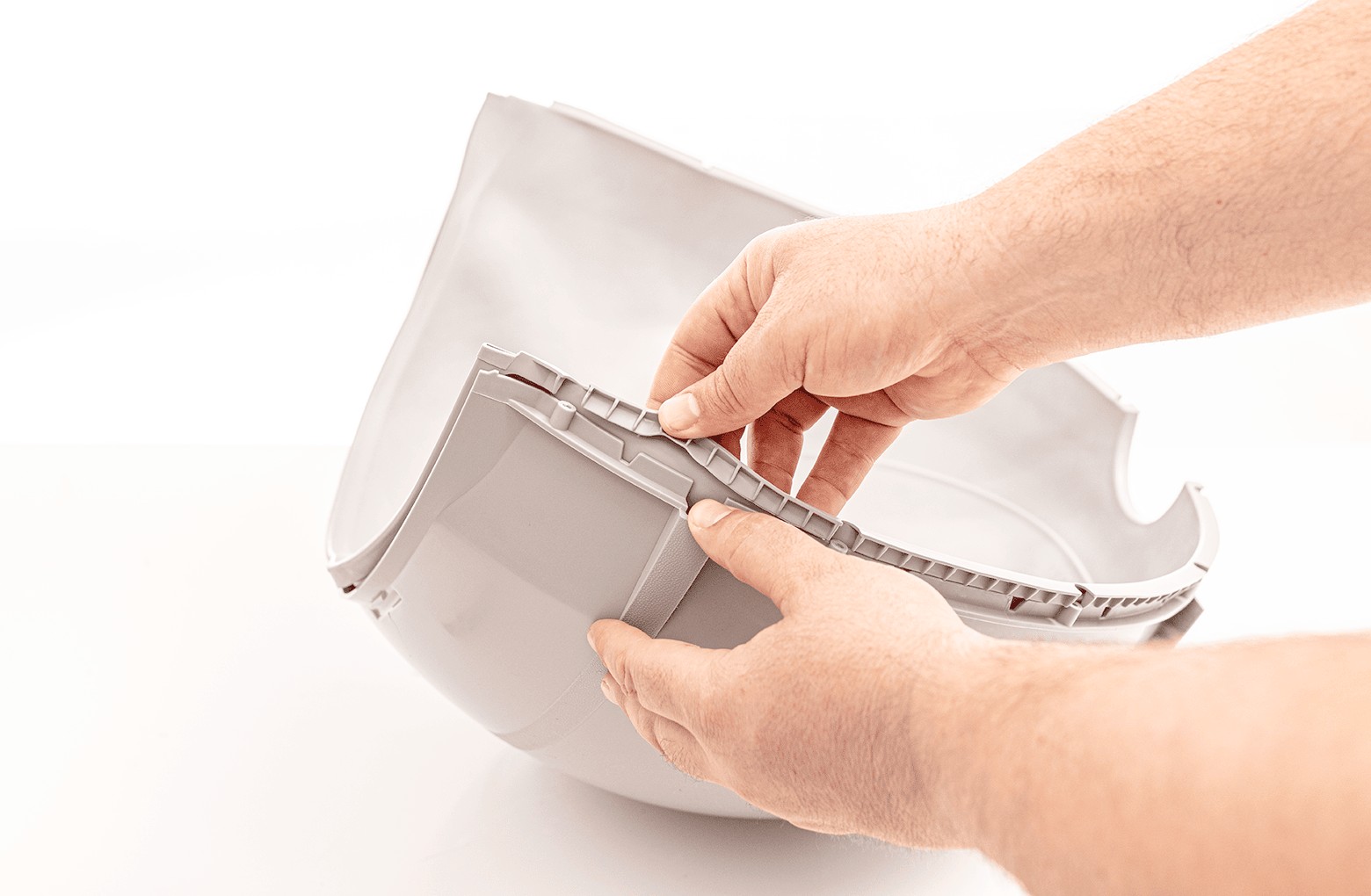

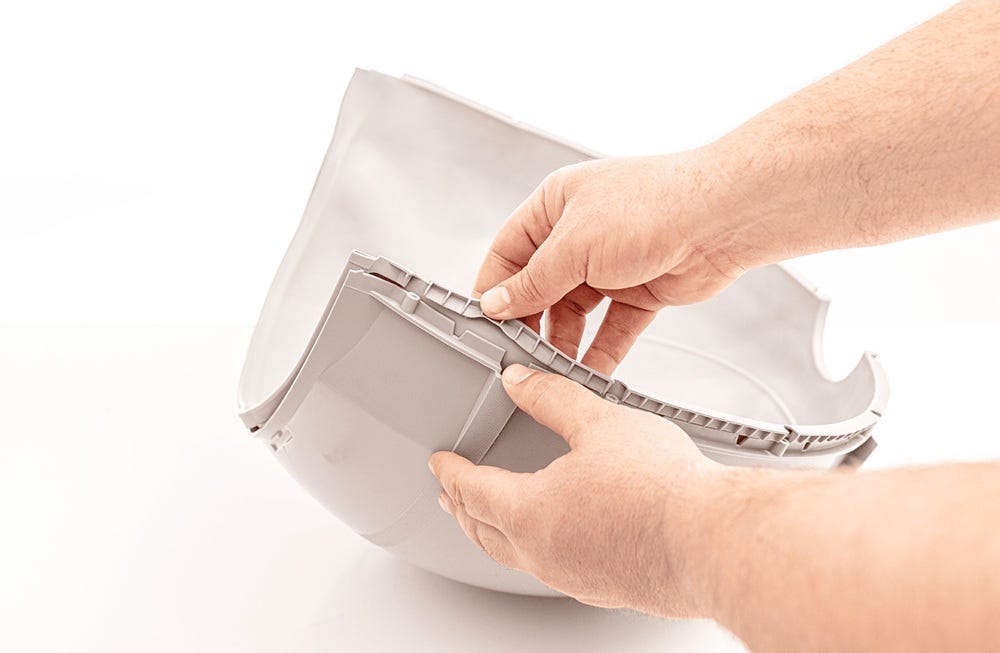

3. Legen Sie den Liner in die untere Hälfte des Globus. Beginnen Sie an einem Ende und arbeiten Sie sich um den Umfang herum, wobei Sie den Liner über den äußeren Rand des Globus drücken. Wenn Sie den Mittelpunkt erreicht haben, stecken Sie die beiden mittleren Finger in den Globus, auf die Außenseite des Liners.

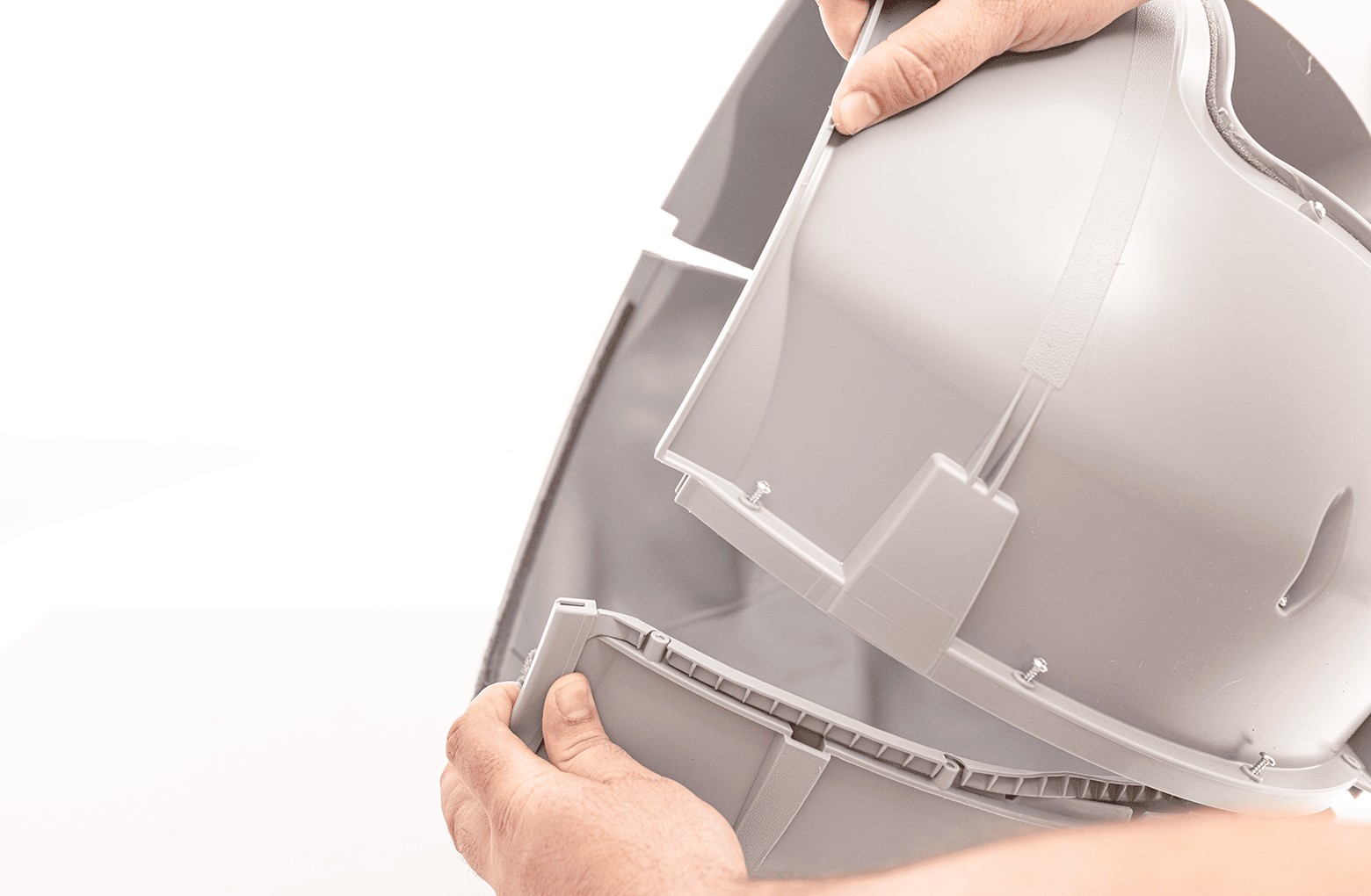

4. Senken Sie die obere Hälfte des Globus ab und richten Sie sie mit der unteren Hälfte aus. Die beiden Hälften werden zusammengedrückt, wobei die überlappende Kante der Auskleidung als Dichtung dient.

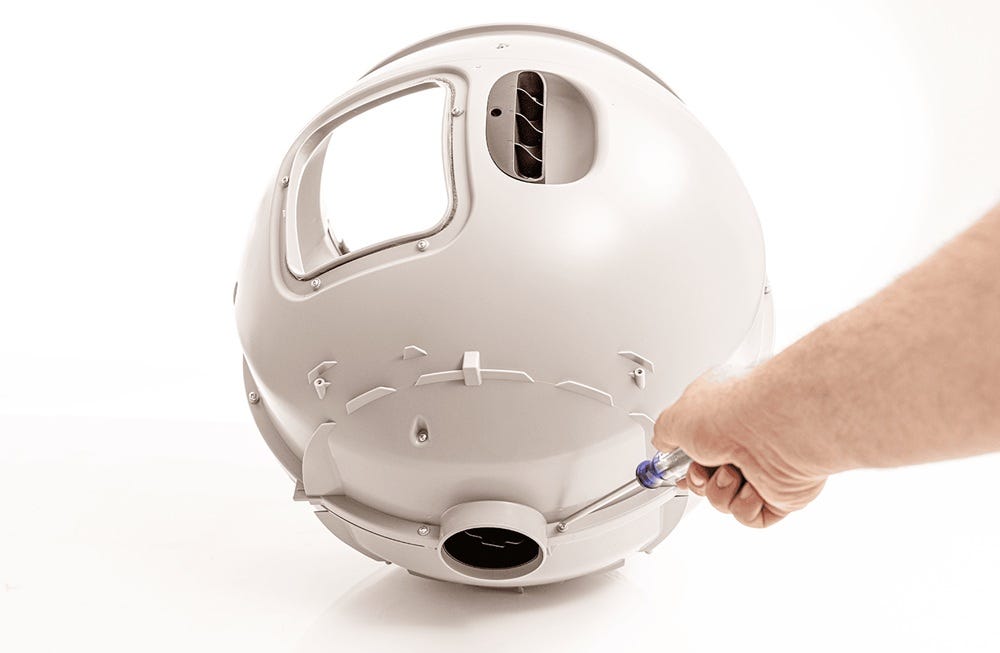

5. Montieren Sie die zehn (10) Kreuzschlitzschrauben, um die beiden Kugelhälften wieder zusammenzufügen.

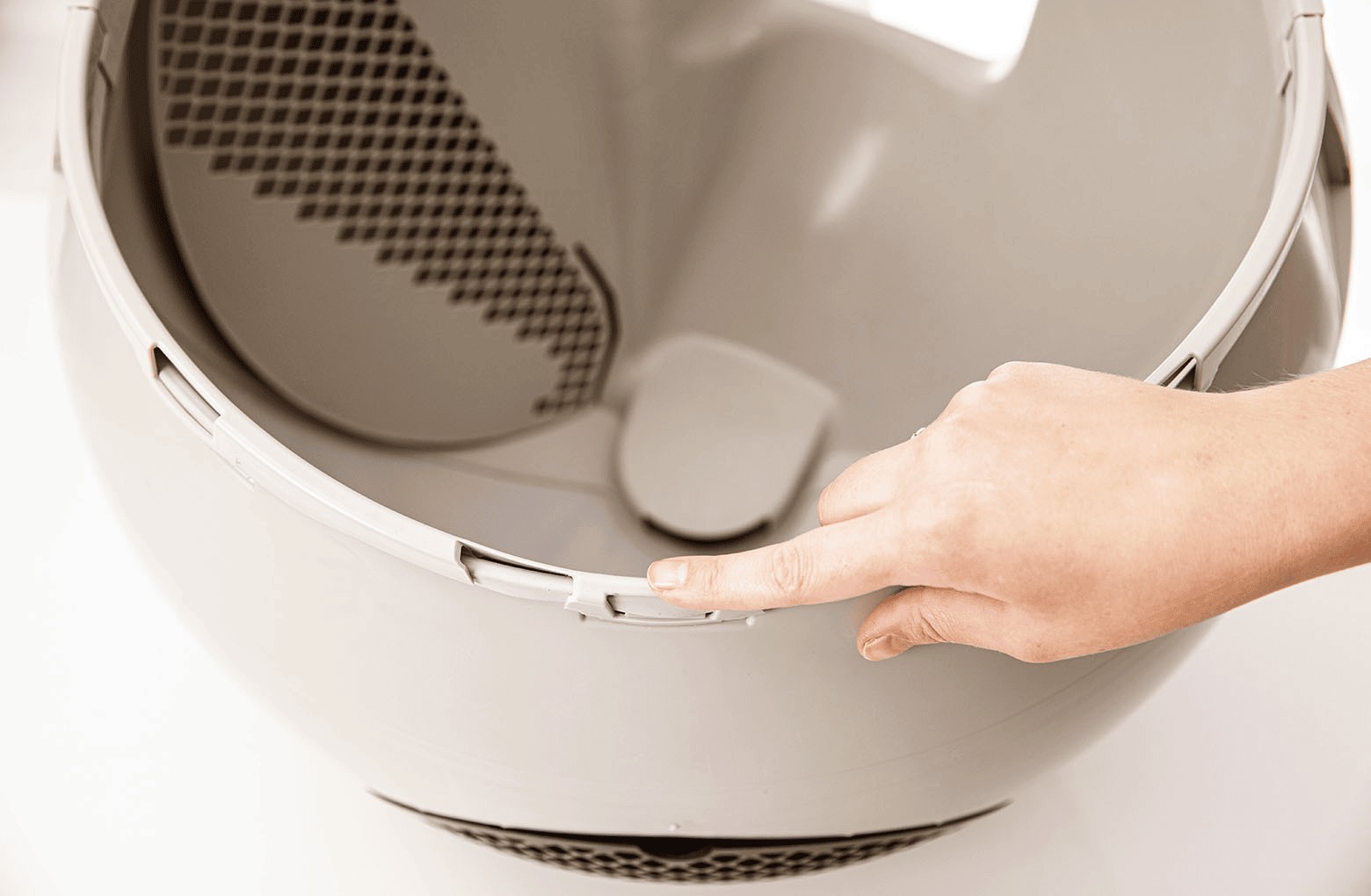

6. Richten Sie den vorderen Liner-Clip aus und installieren Sie ihn. Achten Sie dabei darauf, die beiden (2) mittleren „Finger“ nicht zu verbiegen. Der Clip rastet ein.



7. Legen Sie den Globus auf die Vorderseite (Öffnung nach unten).

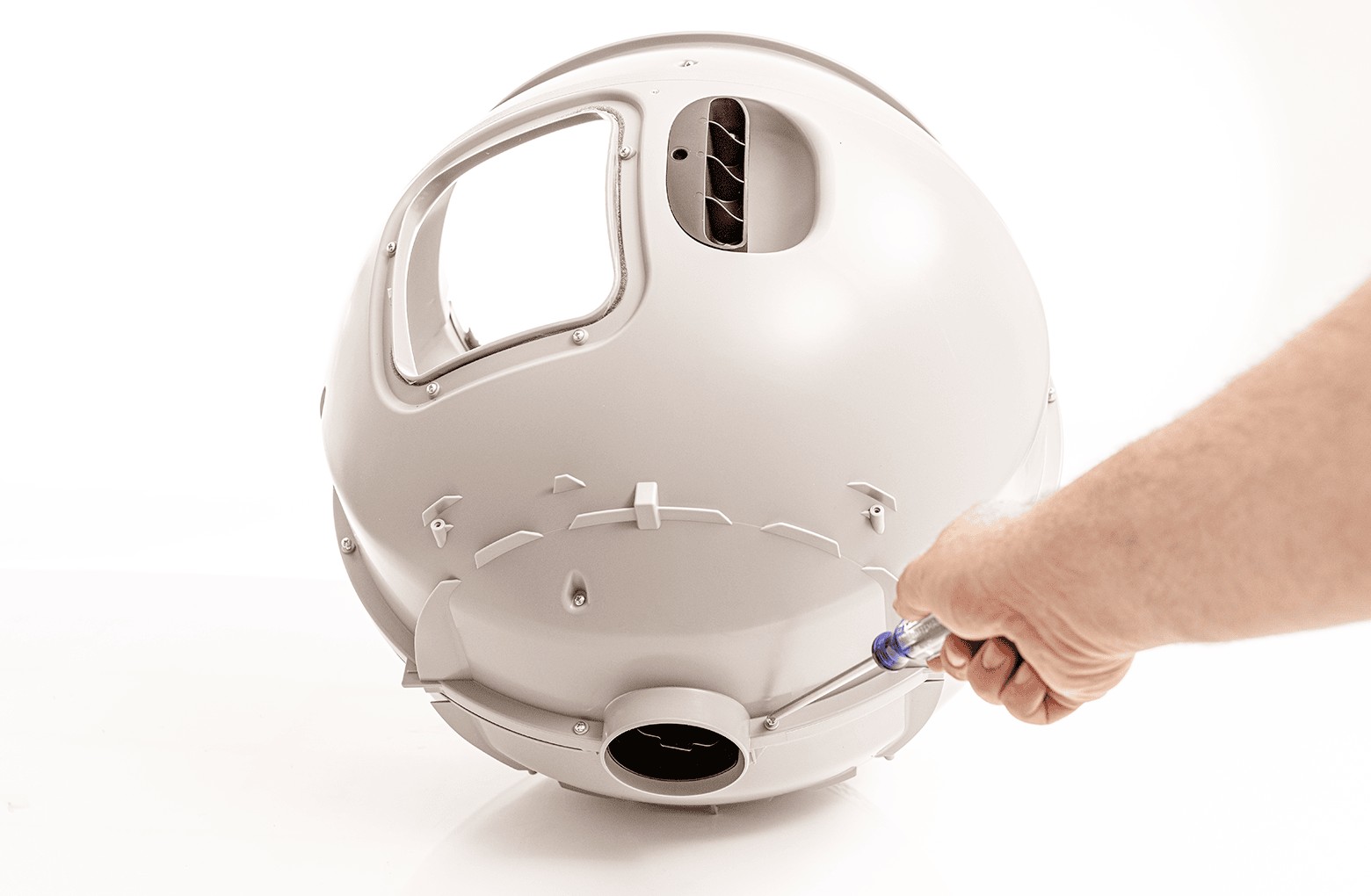

8. Montieren Sie die Globusschiene mit den vier (4) Kreuzschlitzschrauben an der Rückseite des Globus.

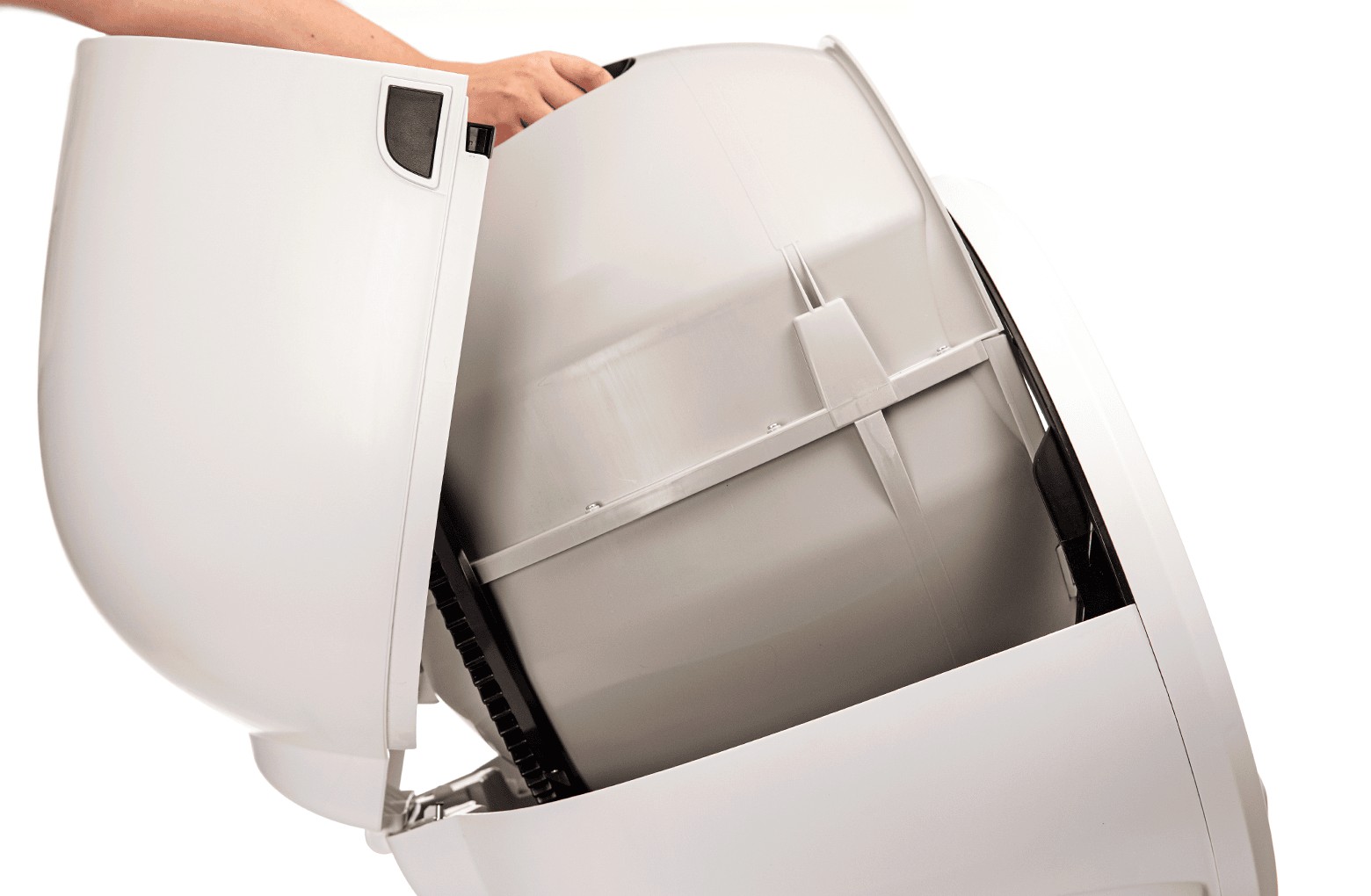

9. Ersetzen Sie den Globus: Halten Sie den Globus am schwarzen Griff und setzen Sie ihn auf die Basis. Versuchen Sie beim Ersetzen des Globus, die beiden Liner-„Finger“ in der Mitte der Lünette zu platzieren (von oben gesehen), um nahe an der Home/Ready-Position zu sein.

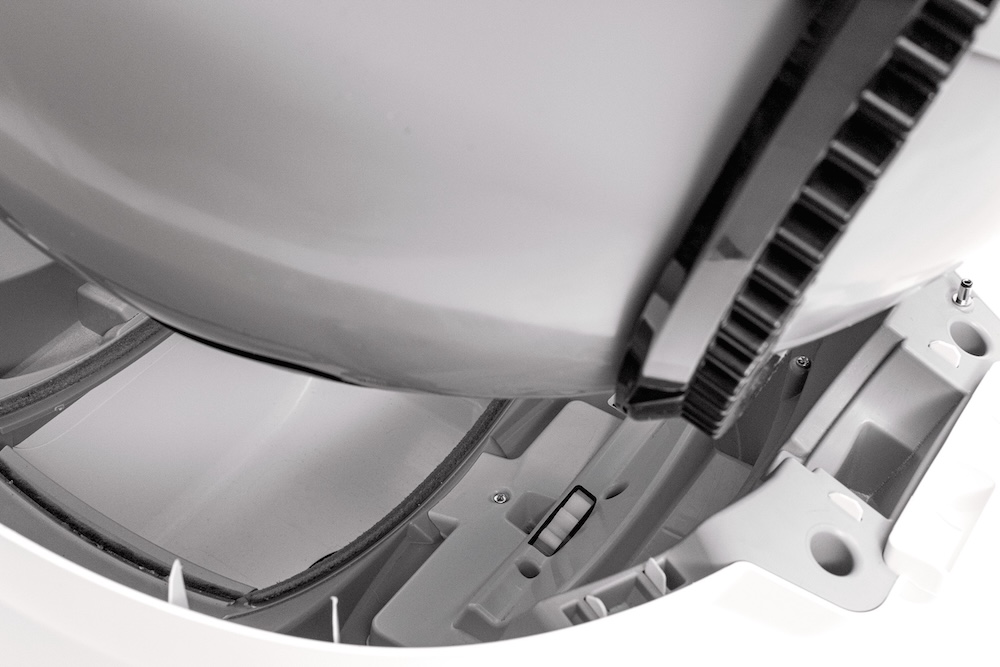

10. Stellen Sie sicher, dass die Rückseite des Globus bündig in der hinteren Lagertasche sitzt: Das große schwarze Zahnrad auf der Rückseite des Globus muss mit dem kleinen weißen Zahnrad im Sockel ausgerichtet sein.



11. Schließen Sie die Haube: Drehen Sie die Haube nach unten über die Kugel und drücken Sie von oben auf die Haube, um sicherzustellen, dass sie eingerastet und sicher ist. (Hinweis: Wenn Sie die Haube vollständig entfernt haben, achten Sie darauf, dass die mittlere Lasche an der Haube in den Verschlussclip am Geräterahmen hinter der Blende einrastet, bevor Sie die Haube schließen.)


12. Installieren Sie den Zaun bei Bedarf erneut, indem Sie ihn auf die Lünette am Globuseingang aufschnappen.



13. Schließen Sie das Gerät an und schalten Sie es ein.
