Litter-Robot 4 : Guide d'installation des bandes d'étanchéité

 Le Litter-Robot 4 est équipé de bandes d'étanchéité de type brosse qui se trouvent le long du globe inférieur, de la lunette et de l'orifice d'évacuation. Ce pack contient toutes les variétés de bandes d'étanchéité présentes sur le Litter-Robot 4.

Découvrez comment installer les bandes d'étanchéité Litter-Robot 4 à différents endroits de l'appareil. Les bandes d'étanchéité peuvent aider à réduire les odeurs, ainsi que les fuites de litière et de déchets entre les pièces.

Installation des bandes d'étanchéité inférieures du Litter-Robot 4

Ajoutez des bandes d'étanchéité sur la partie inférieure avant du globe pour aider à réduire les fuites de déchets entre le globe et la lunette.

Vous aurez besoin de :

• (2) bandes d'étanchéité du globe inférieur : 11,5 pouces (29,2 cm)
• Couteau à mastic ou tournevis à tête plate (facultatif)
• Ruban adhésif
• Alcool à friction
• Mesures

1. Assurez-vous que l’appareil est en position Accueil/Prêt.

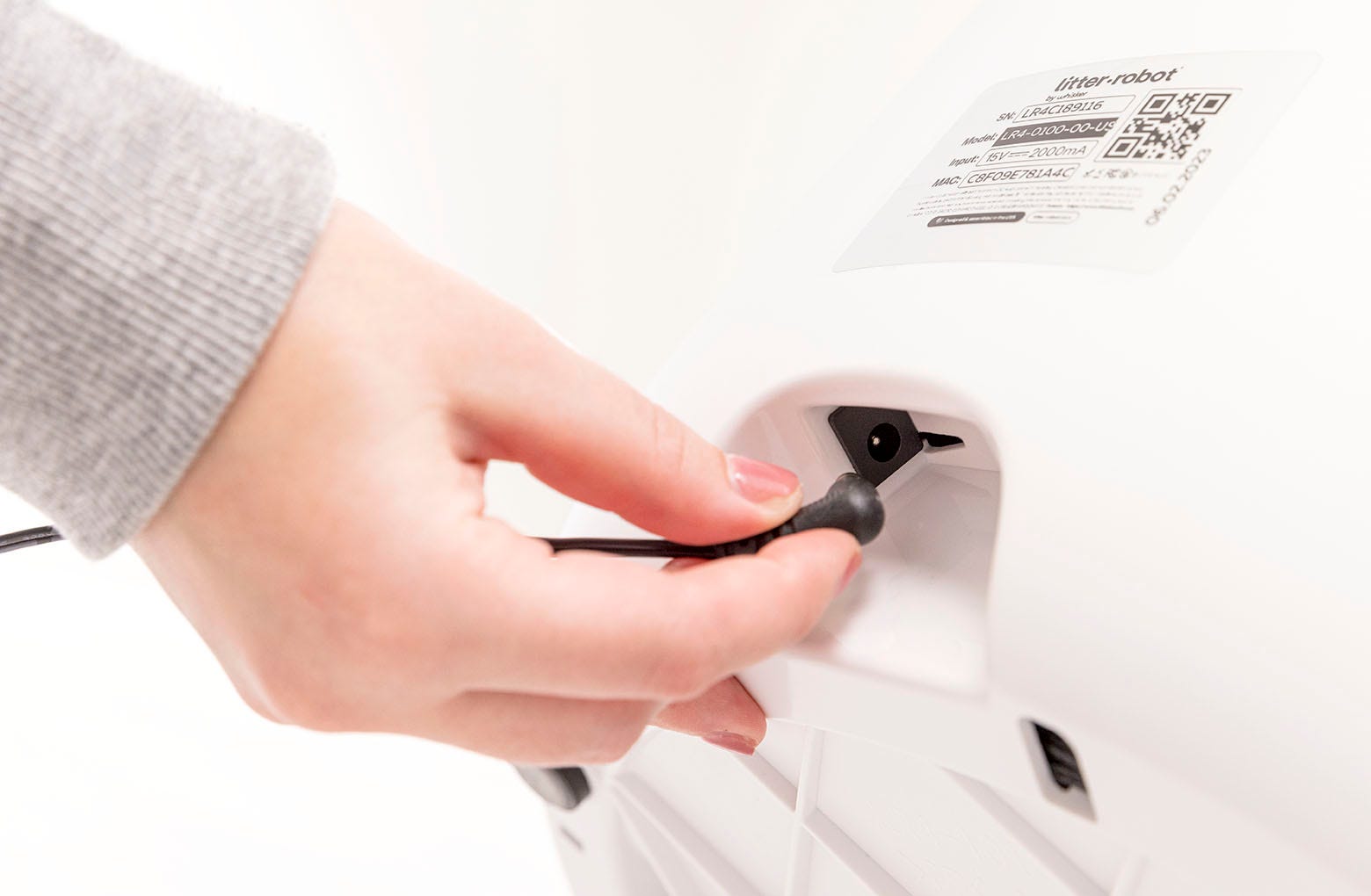

2. Appuyez sur le bouton d’alimentation pour éteindre l’appareil, puis débranchez-le.


3. Ouvrez le capot. Appuyez sur les loquets des deux côtés du capot et maintenez-les enfoncés, puis soulevez et faites pivoter le capot jusqu'à sa position ouverte.


4. Retirez tous les accessoires (si installés).

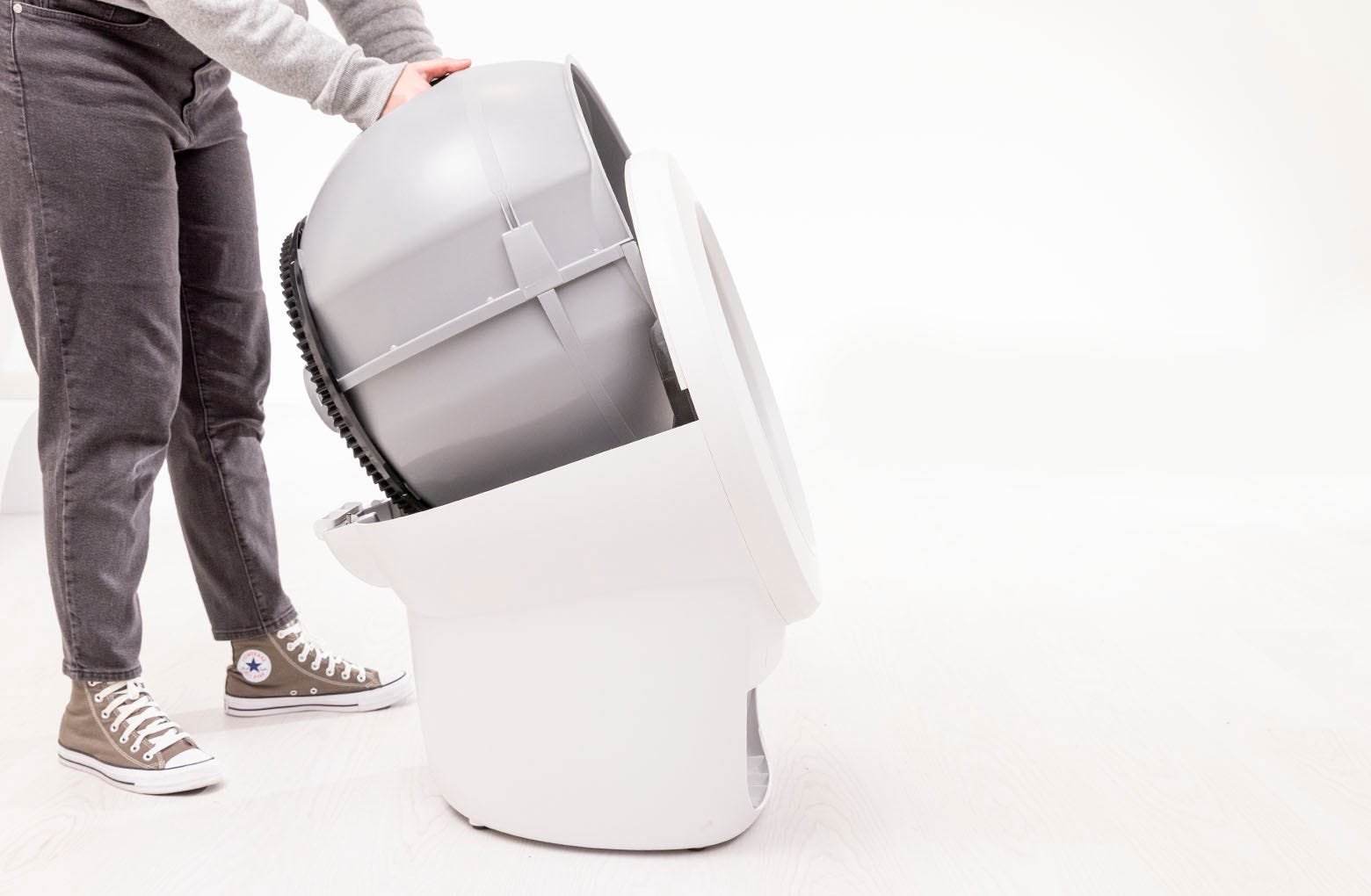

5. Retirez le globe : saisissez la poignée noire située sur le dessus du globe, soulevez le globe de la base et posez-le sur le sol.


6. Localisez la zone où les bandes d'étanchéité seront installées soit le long du bord avant du globe, soit au-dessus du clip de retenue de la doublure.

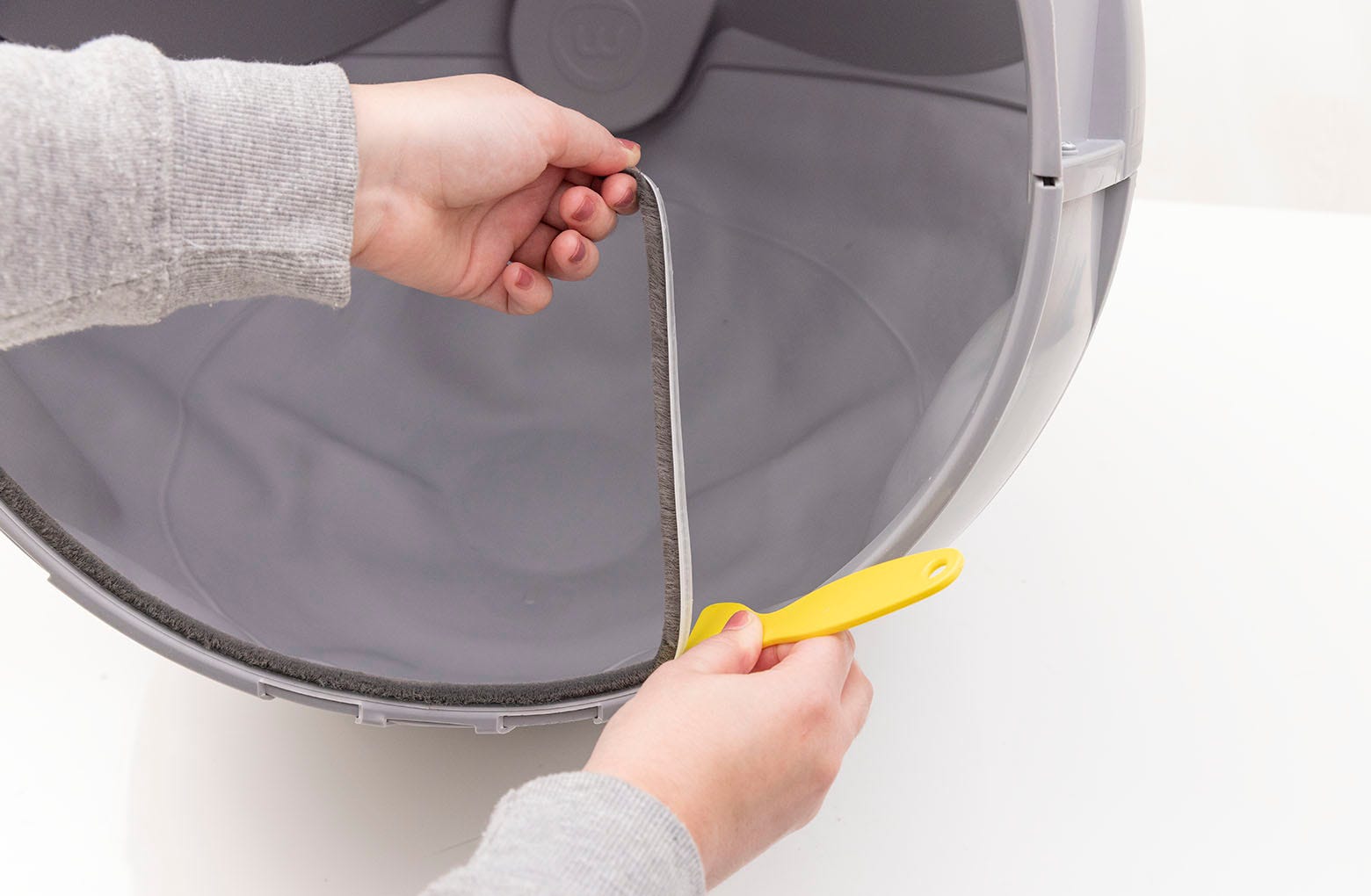

7. Si des bandes d'étanchéité ont déjà été installées ici, vous devrez retirer l'ancienne bande et tout résidu pour installer la nouvelle bande d'étanchéité. Pour ce faire, utilisez un couteau à mastic, un tournevis à tête plate ou votre ongle pour soulever le coin des bandes et les décoller.

   1. Vous pouvez également utiliser des bandes de ruban adhésif robuste de 9,5 mm (⅜ po). Appliquez le ruban adhésif sur les résidus, frottez pour qu'il adhère fermement et retirez-le. Répétez l'opération autour du port. Nettoyez tout résidu restant avec de l'alcool à friction.

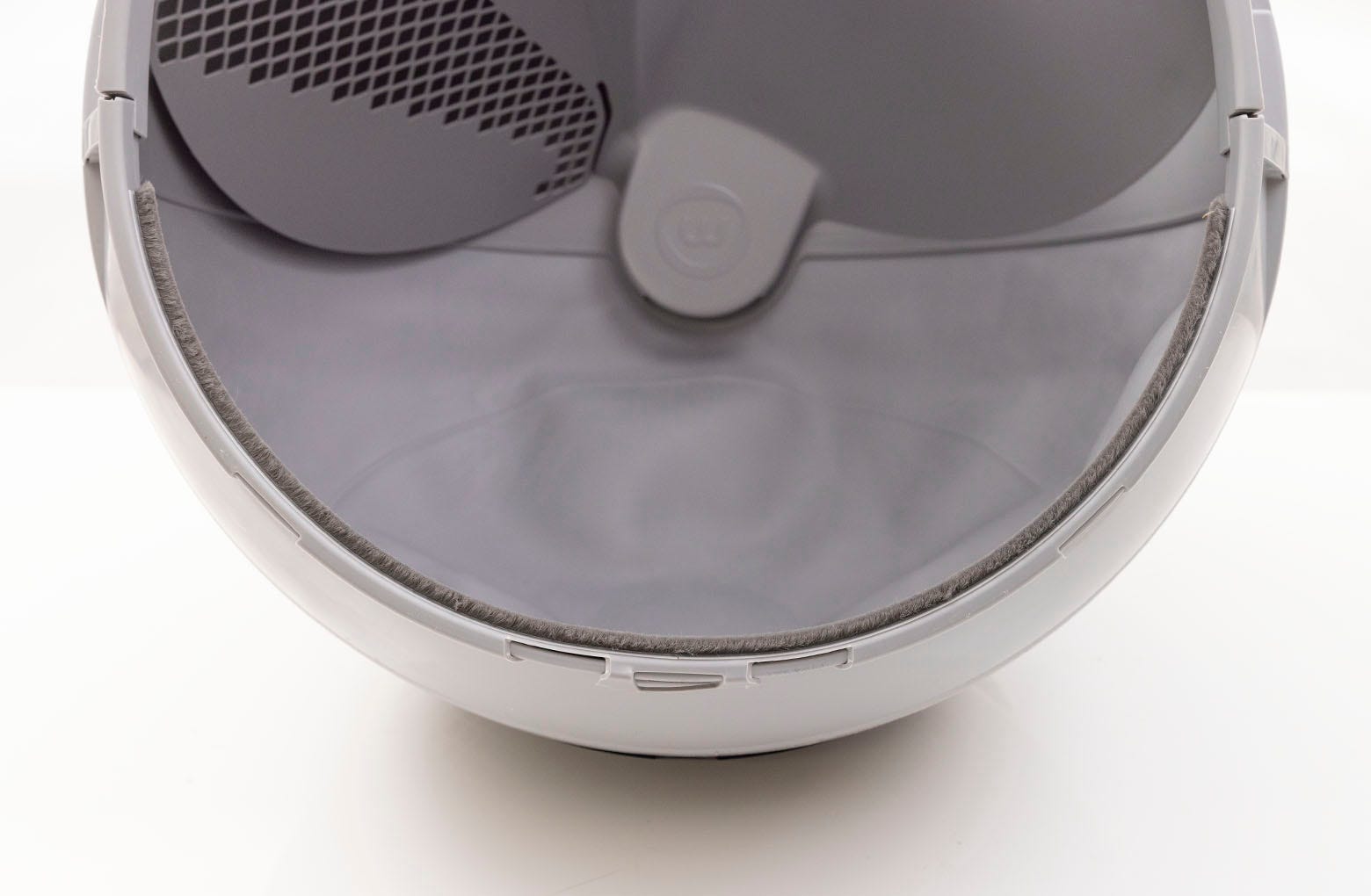

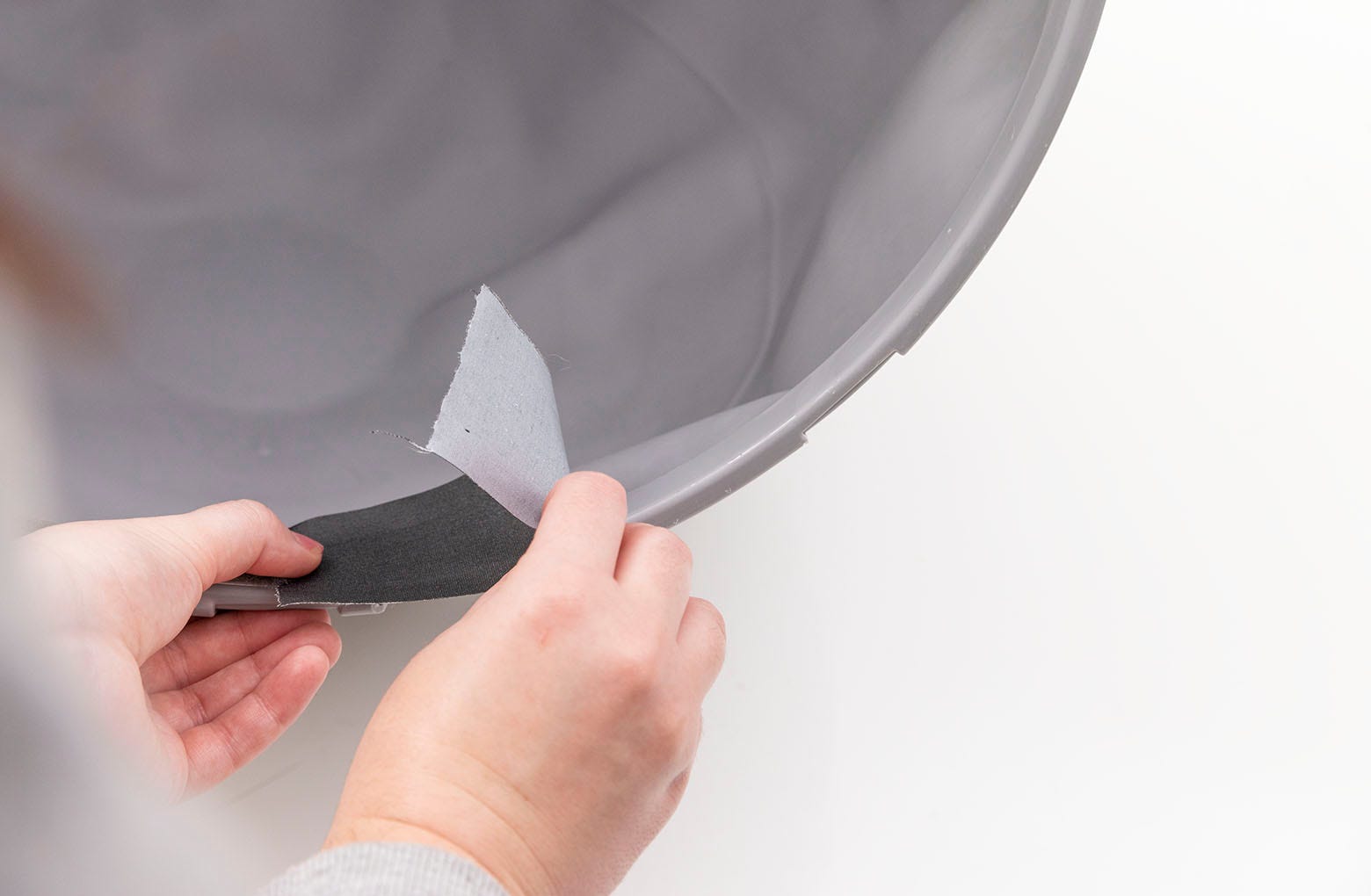

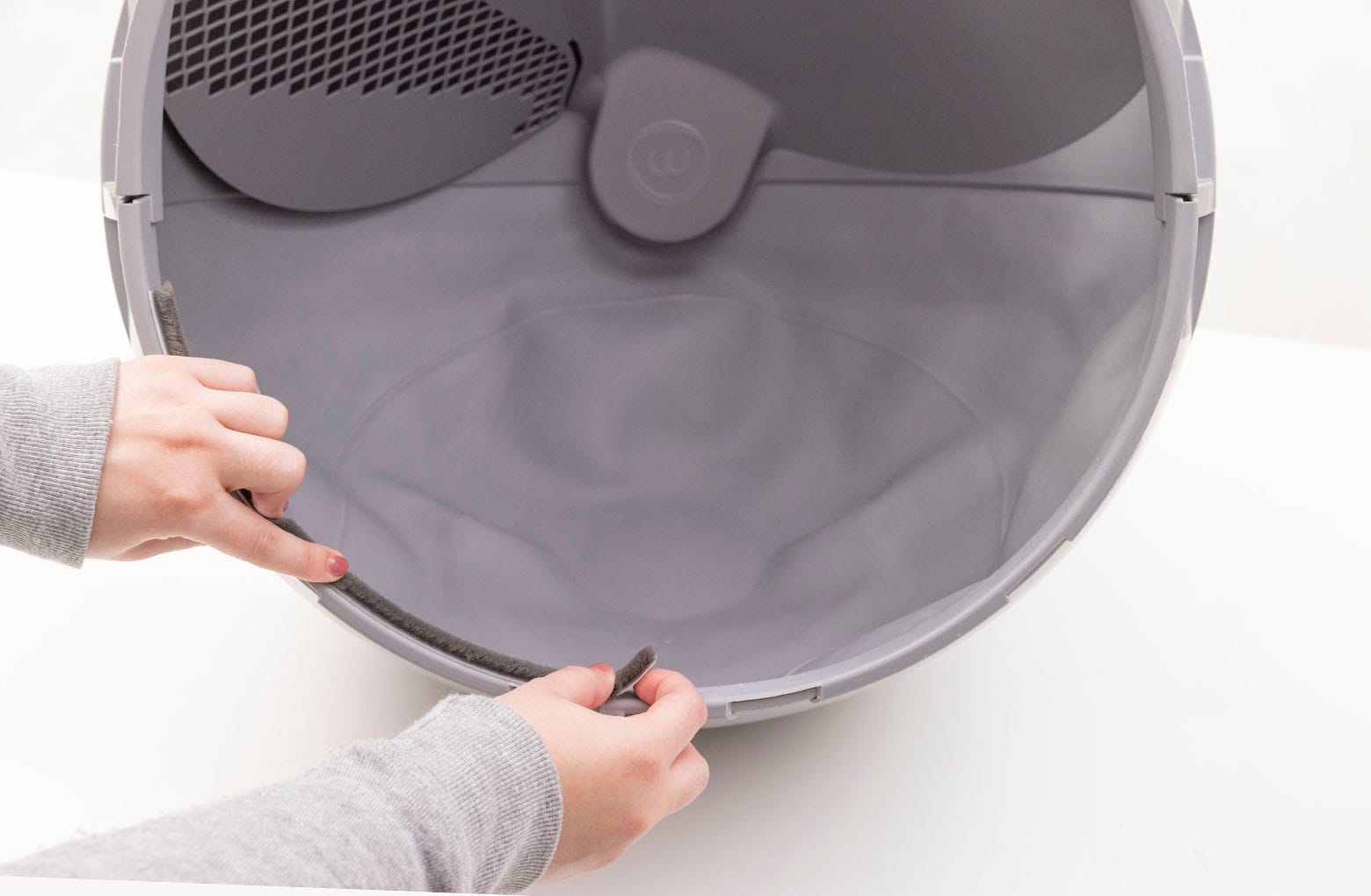

8. Pour appliquer une nouvelle bande, retirez le support adhésif de la première bande d'étanchéité. Collez la première bande d'étanchéité sur le côté gauche de l'entrée du globe. Placez la bande vers le bord AVANT du rebord du globe pour éviter toute visibilité lors du remontage de l'unité.

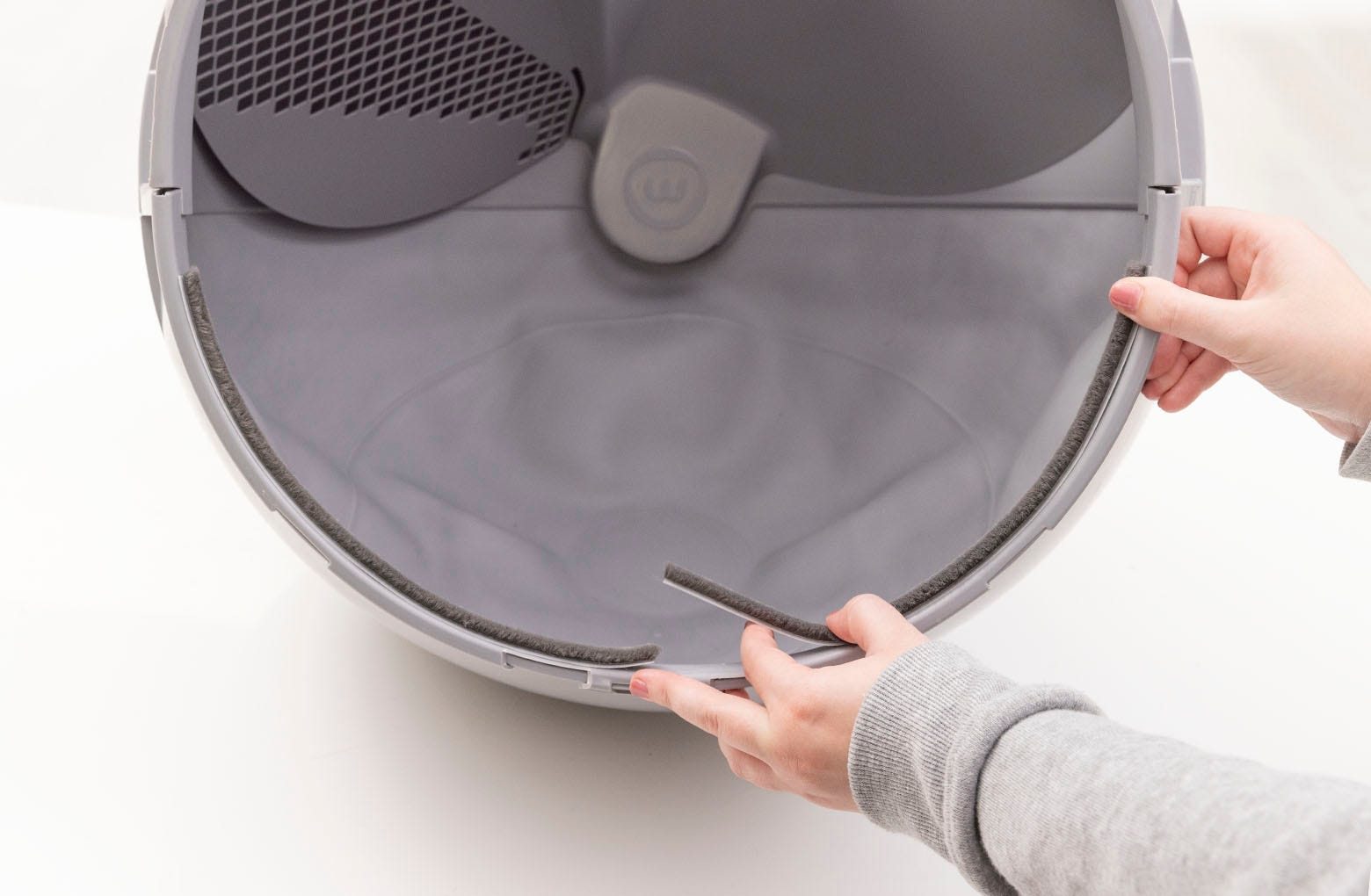

9. Répétez le processus pour la deuxième bande d'étanchéité : retirez le support adhésif et placez la bande sur le côté droit de l'entrée du globe. Là encore, la bande doit être placée vers le bord avant du rebord du globe.


10. Remplacez le globe : maintenez le globe par la poignée et faites-le glisser dans la base. Assurez-vous que l'arrière du globe est bien en place dans la poche du roulement arrière. Le grand engrenage noir à l'arrière du globe s'alignera avec le petit engrenage blanc de la base.


11. Fermez le capot : faites pivoter le capot vers le bas sur le globe et appuyez sur le capot depuis le haut pour vous assurer qu'il est verrouillé et sécurisé.


12. Notez que les bandes d’étanchéité seront légèrement visibles, juste derrière le bord inférieur de la lunette.
13. Rebranchez l’appareil et rallumez-le.


Installation des bandes d'étanchéité du cadre du Litter-Robot 4

Ajoutez des bandes d’étanchéité à la lunette pour aider à réduire les fuites de déchets entre le globe et la lunette.

Vous aurez besoin de :

• (2) bandes d'étanchéité de lunette : 11,5 pouces (29,2 cm)
• Tournevis cruciforme
• Couteau à mastic ou tournevis à tête plate (facultatif)
• Ruban adhésif
• Alcool à friction
• Marqueur (facultatif)

1. Assurez-vous que l’appareil est en position Accueil/Prêt.


2. Appuyez sur le bouton d’alimentation pour éteindre l’appareil, puis débranchez-le.


3. Retirer le capot :
   1. Appuyez et maintenez les loquets des deux côtés du capot, puis soulevez et faites pivoter le capot jusqu'à sa position ouverte.


   2. Détachez la languette centrale du capot du clip de verrouillage situé sur le cadre de l'unité derrière le robot. Mettez le capot de côté.


4. Retirez tous les accessoires (si installés).


5. Retirez le globe : saisissez la poignée noire située sur le dessus du globe, soulevez le globe de la base et posez-le sur le sol.

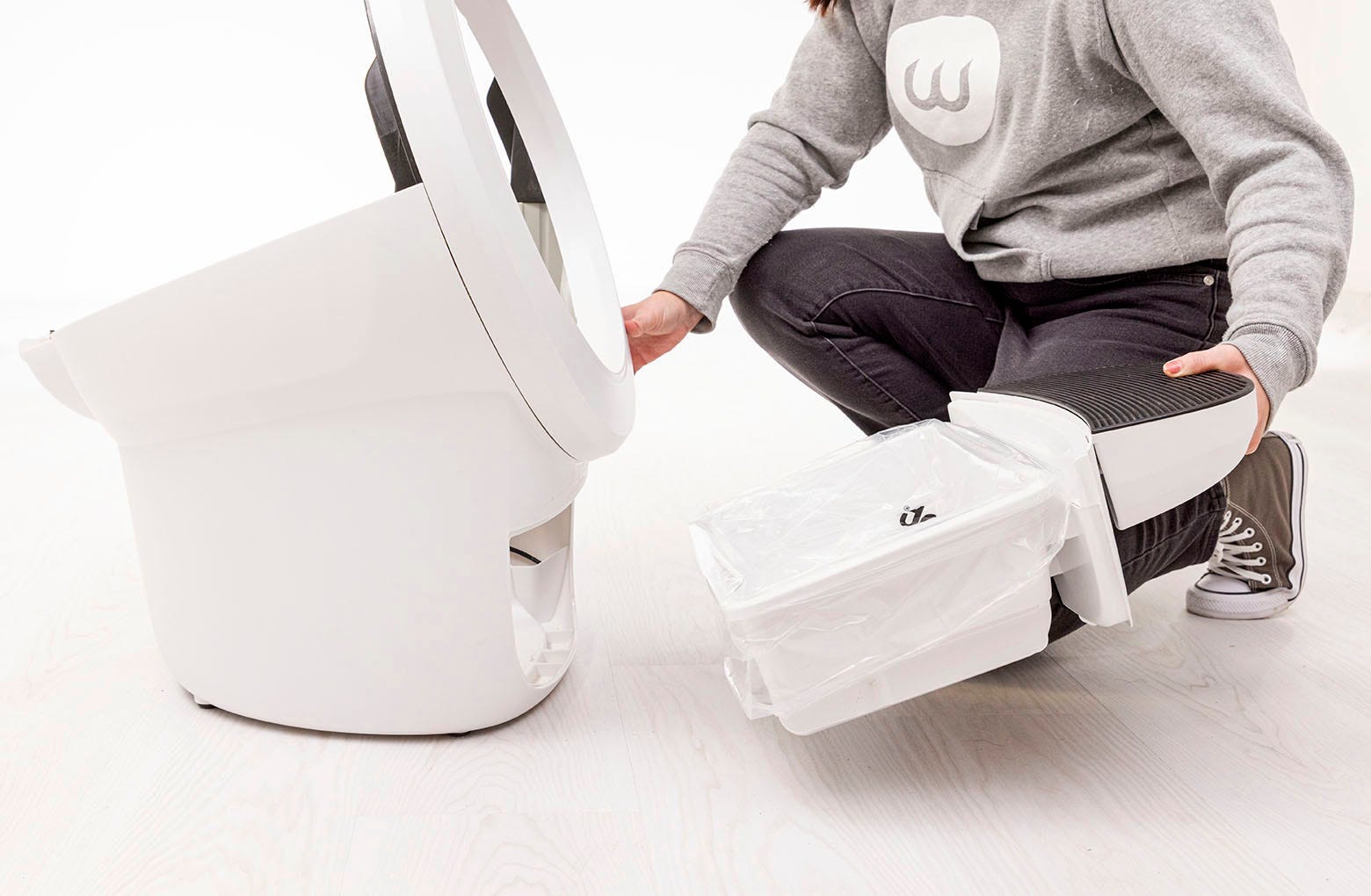

6. Retirez le tiroir à déchets de la base et mettez-le de côté.

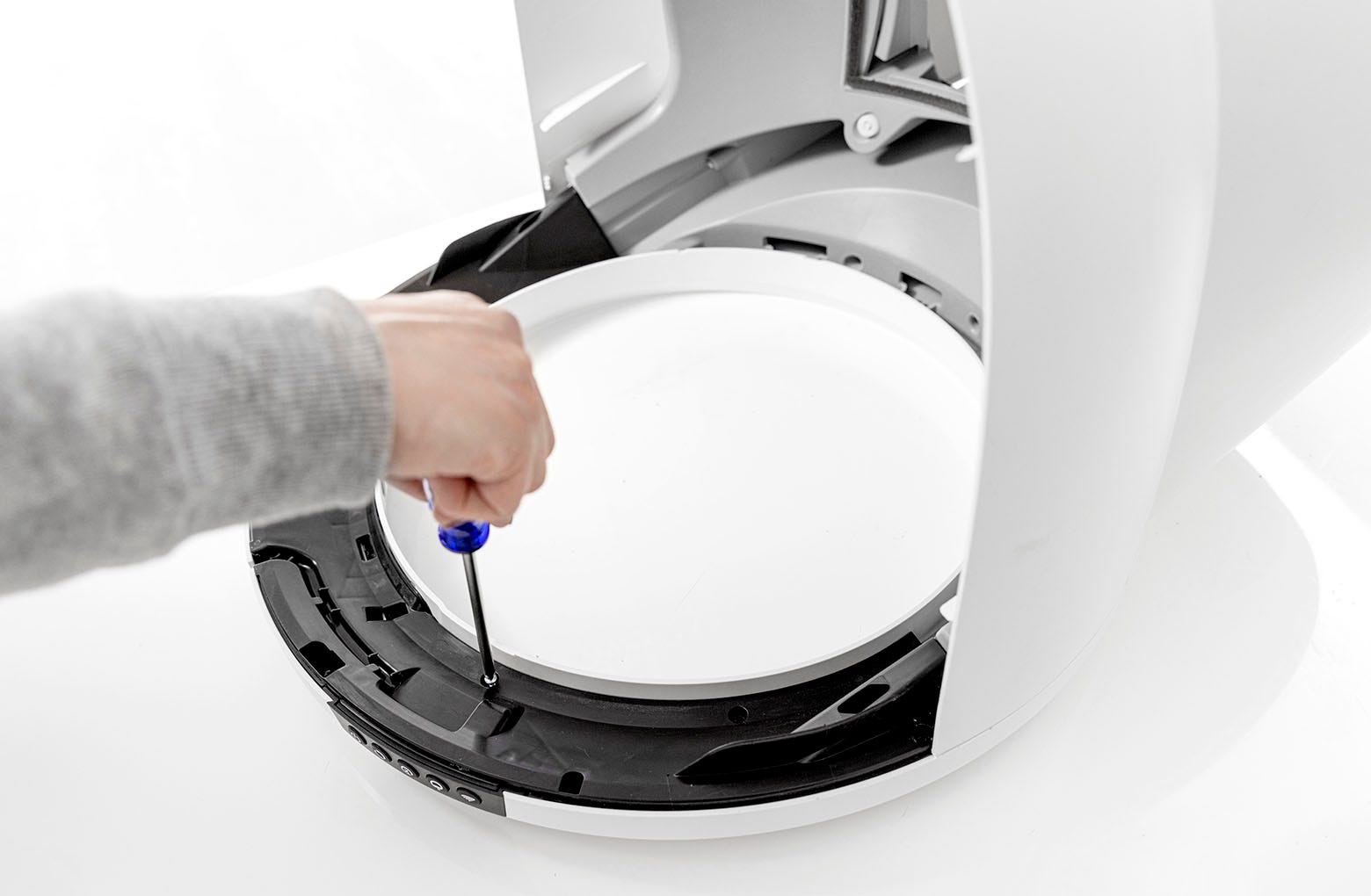

7. Placez l'appareil face vers le bas (cadre vers le bas) sur une surface solide et plane. Utilisez un tournevis aimanté et/ou des embouts pour faciliter le retrait des vis :

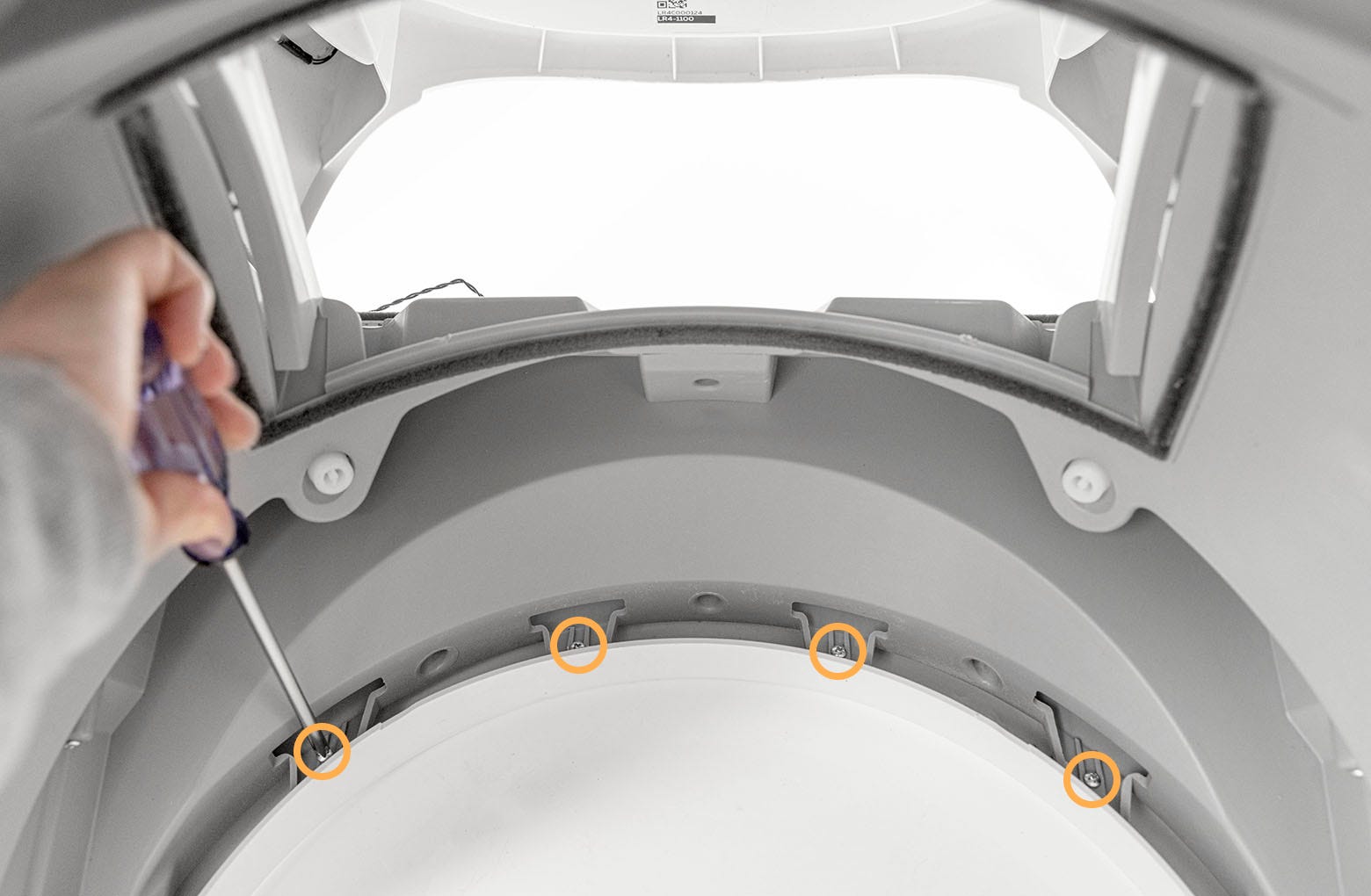

   1. Retirez les dix (10) vis du pont noir (sur lequel la lunette est fixée).


   2. Retirez les quatre (4) vis derrière les bandes d'étanchéité fixées à la lunette (le haut de la lunette telle qu'elle est actuellement située).

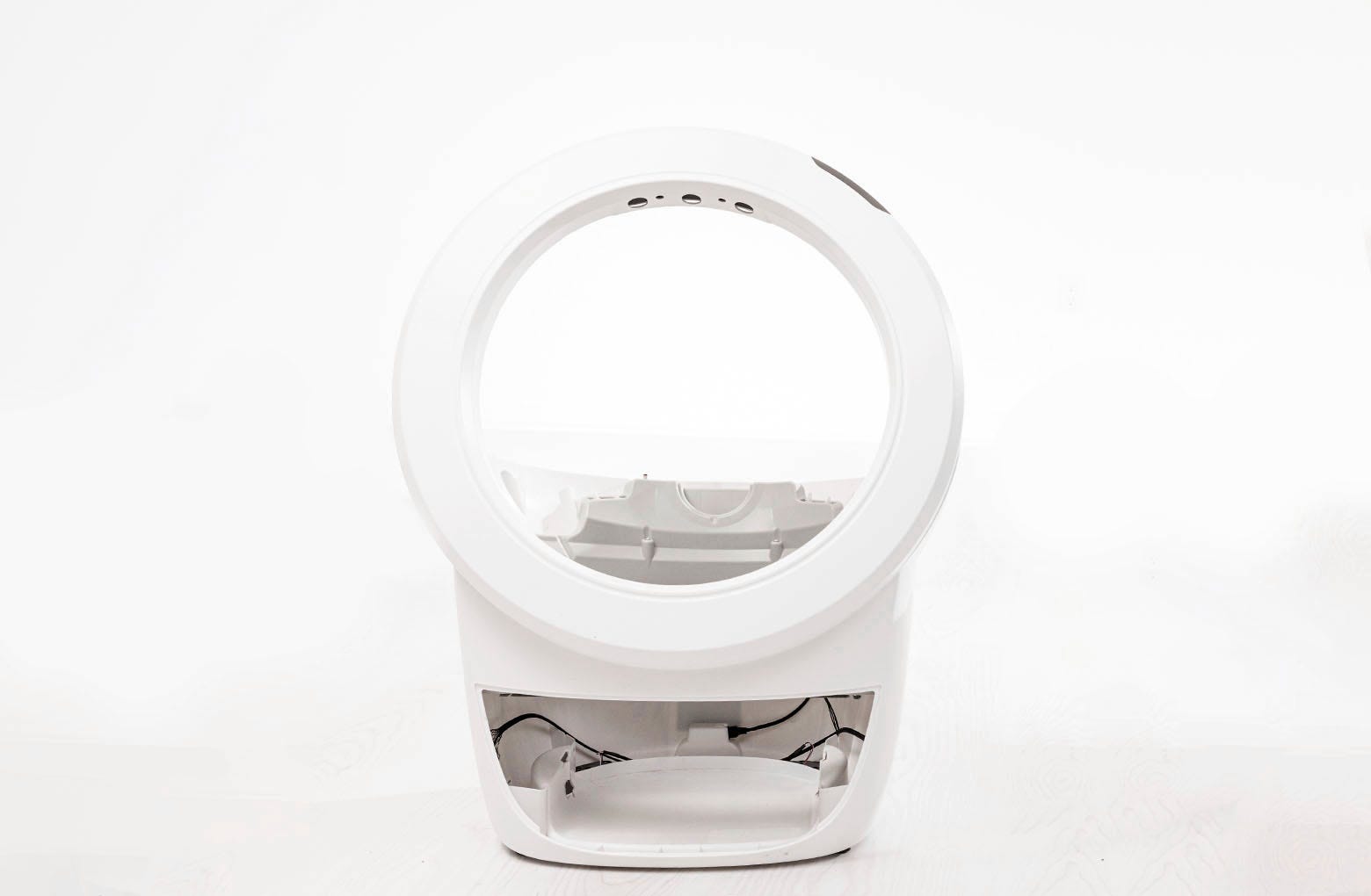

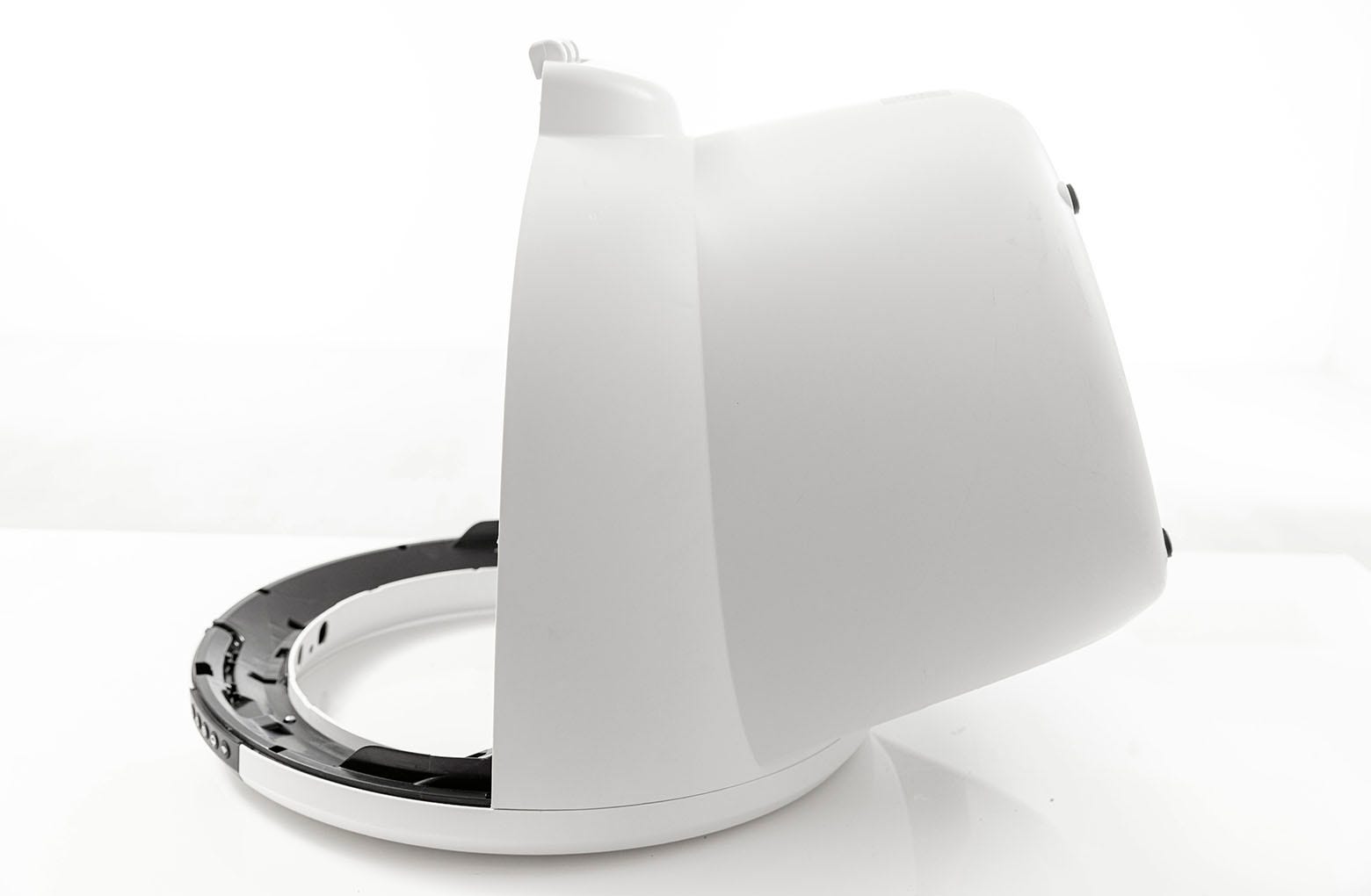

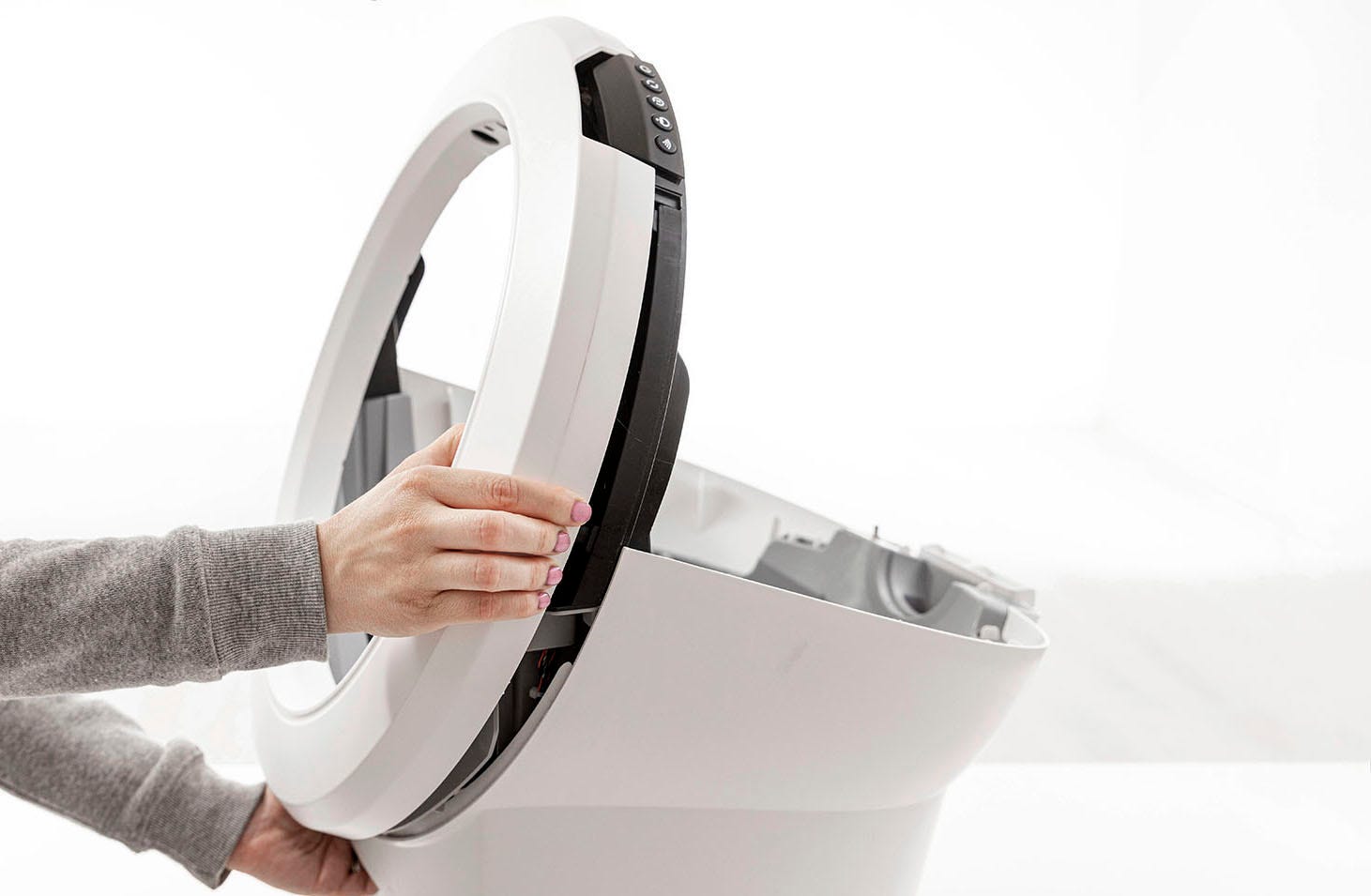

8. Inclinez l'appareil à la verticale. Avec une main sur l'ouverture du tiroir de la base, tirez délicatement sur un côté de la lunette pour commencer à la séparer du pont. Tirez ensuite sur l'autre côté et retirez complètement la lunette.


9. Localisez les deux (2) anciennes bandes d'étanchéité de la lunette. Utilisez un couteau à mastic, un tournevis à tête plate ou votre ongle pour soulever le coin des bandes et les décoller.


10. Pour garantir que les nouvelles bandes d'étanchéité adhèrent à la base, retirez tous les déchets et les résidus de bandes anciennes. Cela peut être fait avec des bandes de ruban adhésif robuste de 9,5 mm (⅜ po). Appliquez le ruban adhésif sur les résidus, frottez pour qu'il adhère fermement et retirez-le. Répétez l'opération autour du port. Nettoyez tout résidu restant avec de l'alcool à friction.

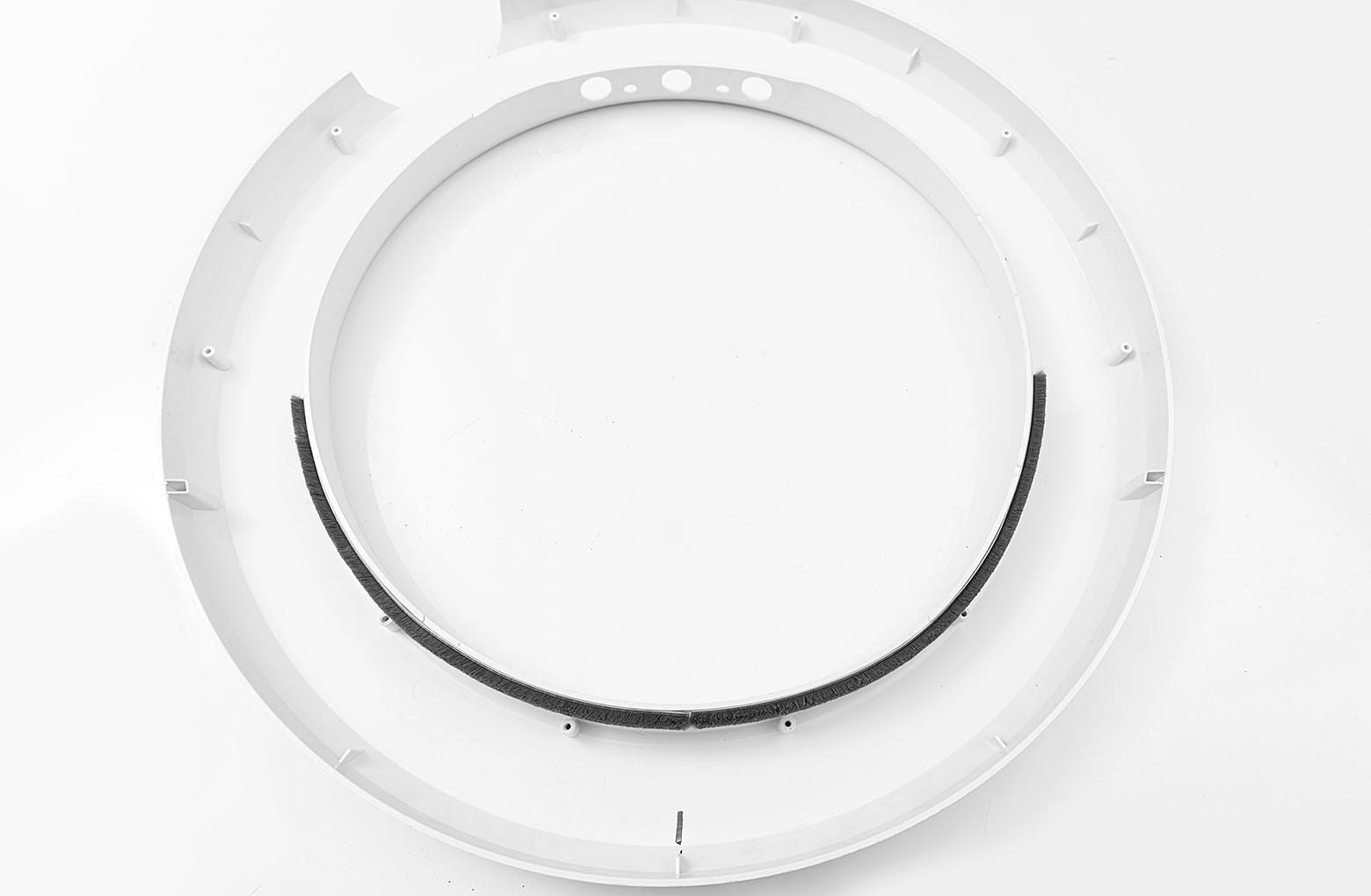

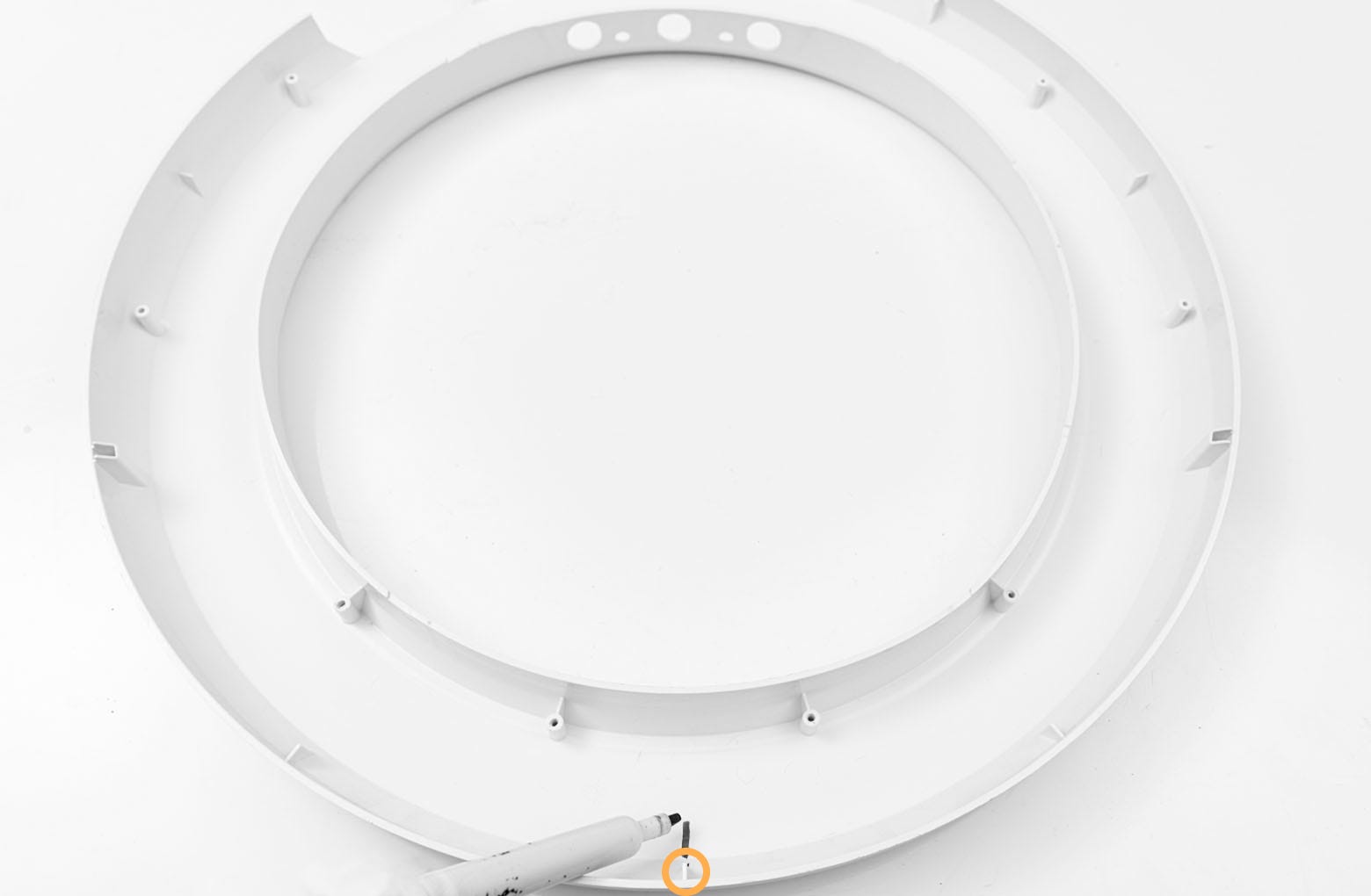

11. Notez la position des bandes : la nervure de la lunette située sous les bandes correspond également au centre inférieur de la lunette. Si cela s'avère utile, un marqueur peut être utilisé pour tracer l'emplacement de la bande.

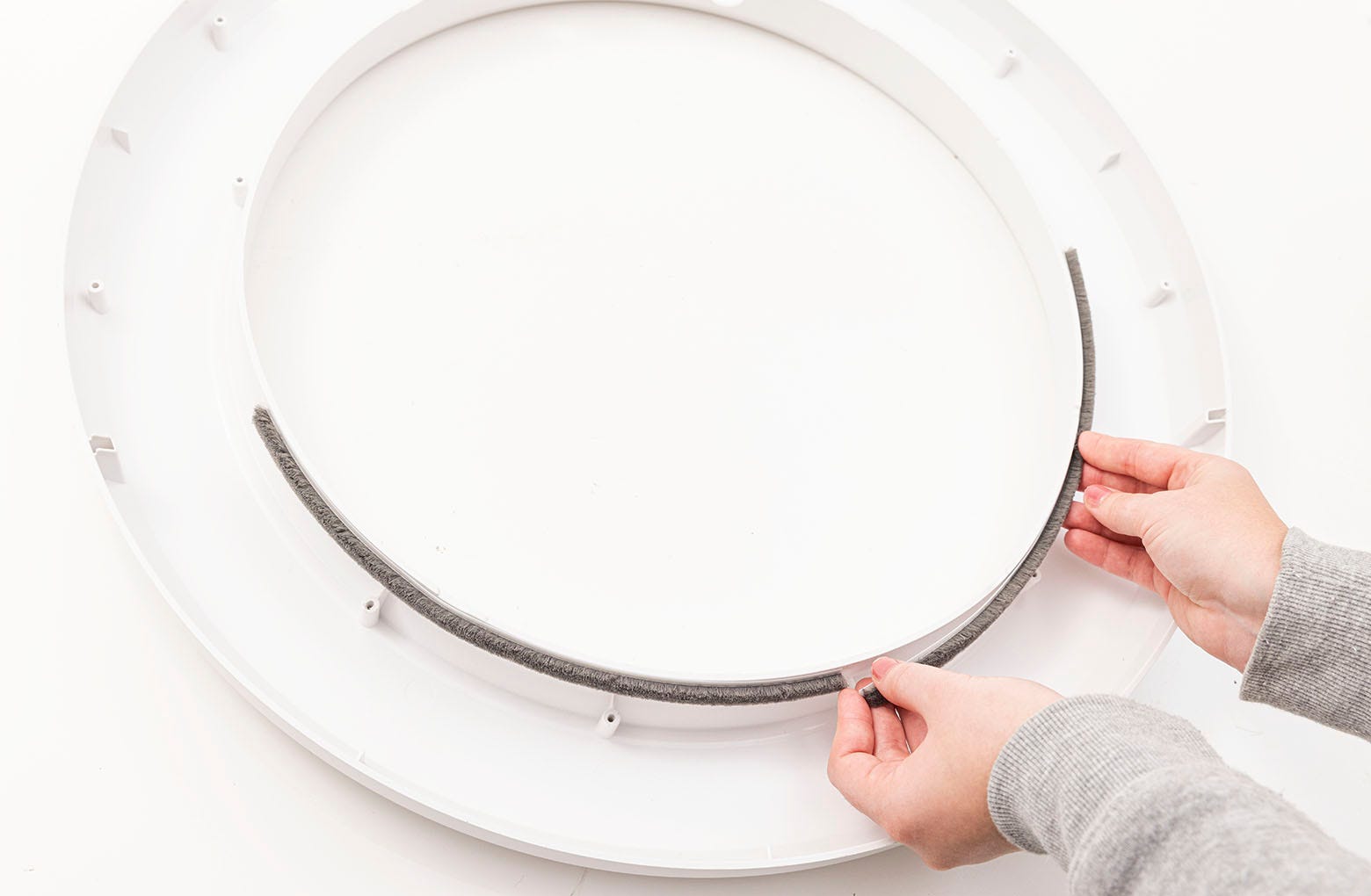

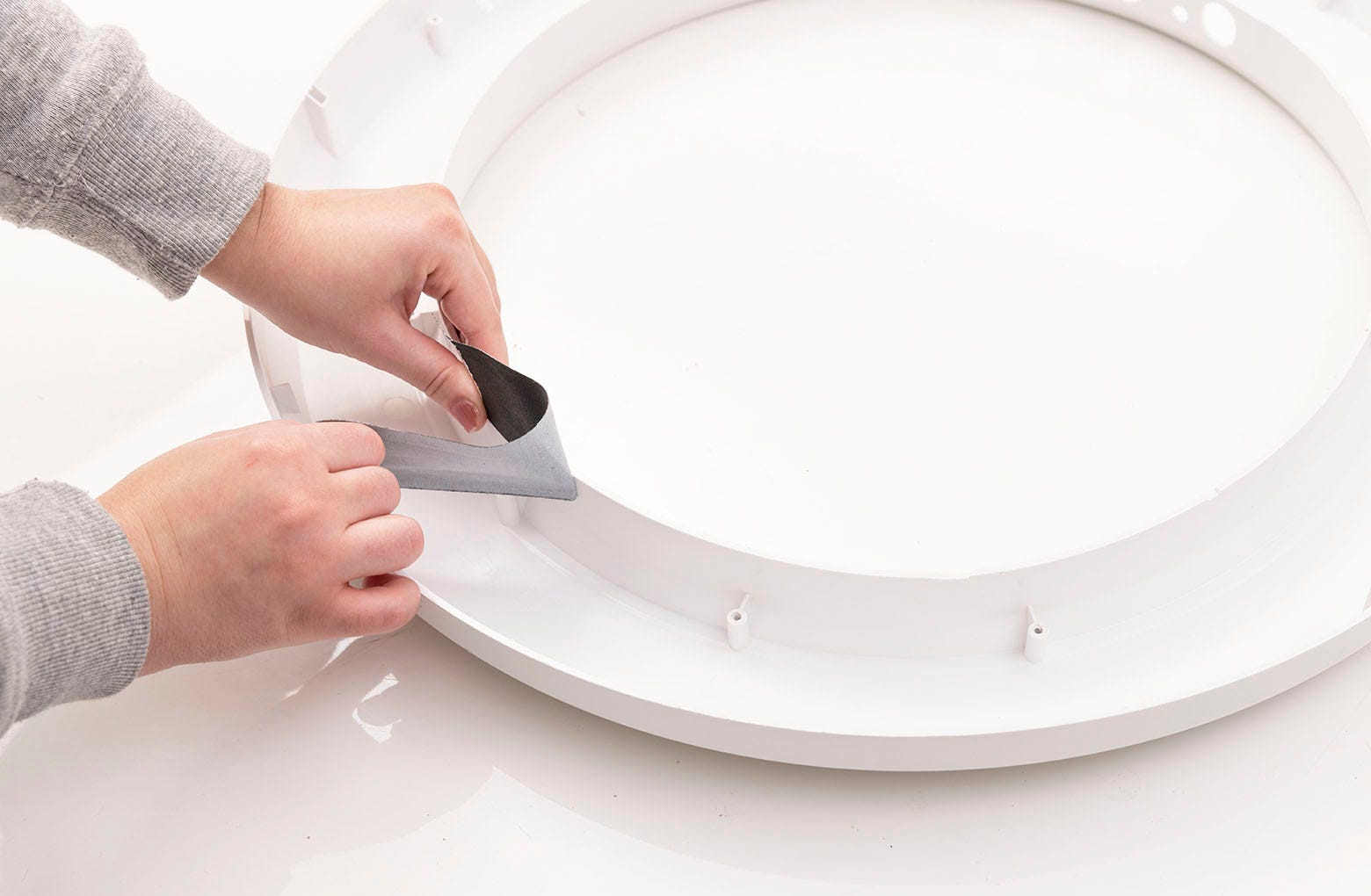

12. Décollez le support adhésif de la première bande d'étanchéité. Placez la bande à gauche du centre inférieur du cadre. Répétez l'opération avec la deuxième bande d'étanchéité et placez-la à droite.

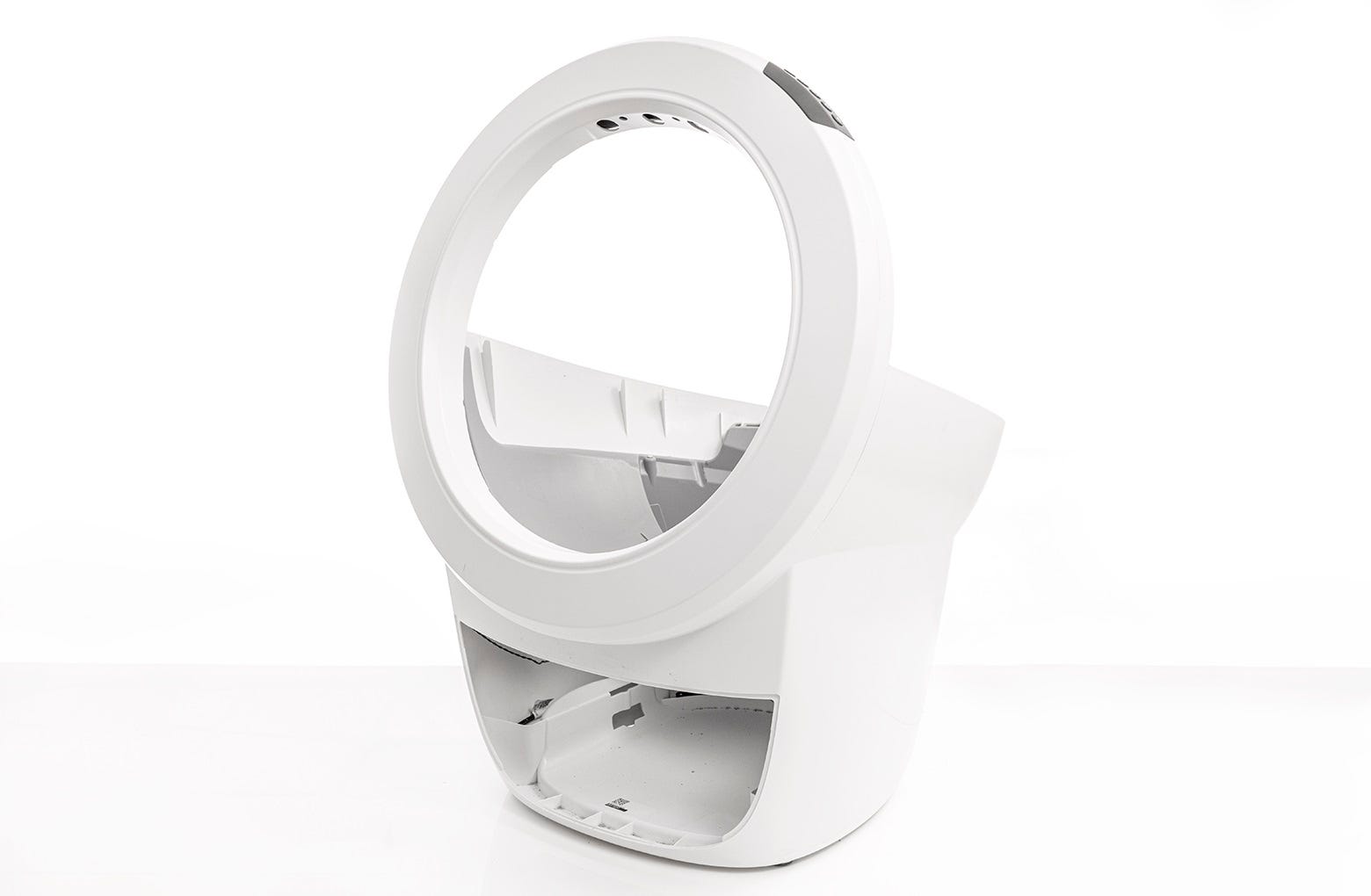

13. Remettez la lunette en place et placez l'appareil face vers le bas, la lunette sur une surface solide. Replacez ensuite les quatorze (14) vis dans le pont.


14. Remettez la base à l'endroit.


15. Remplacez le globe : maintenez le globe par la poignée et faites-le glisser dans la base. Assurez-vous que l'arrière du globe est bien en place dans la poche du roulement arrière. Le grand engrenage noir à l'arrière du globe s'alignera avec le petit engrenage blanc de la base.


16. Remplacer le capot :
    1. Enclenchez la languette centrale du capot dans le clip de verrouillage situé sur le cadre de l'unité derrière le robot.


    2. Faites pivoter le capot vers le bas sur le globe et appuyez sur le capot depuis le haut pour vous assurer qu'il est verrouillé et sécurisé.


17. Si vous le souhaitez, réinstallez la clôture en l'enclenchant sur la lunette à l'entrée du globe.

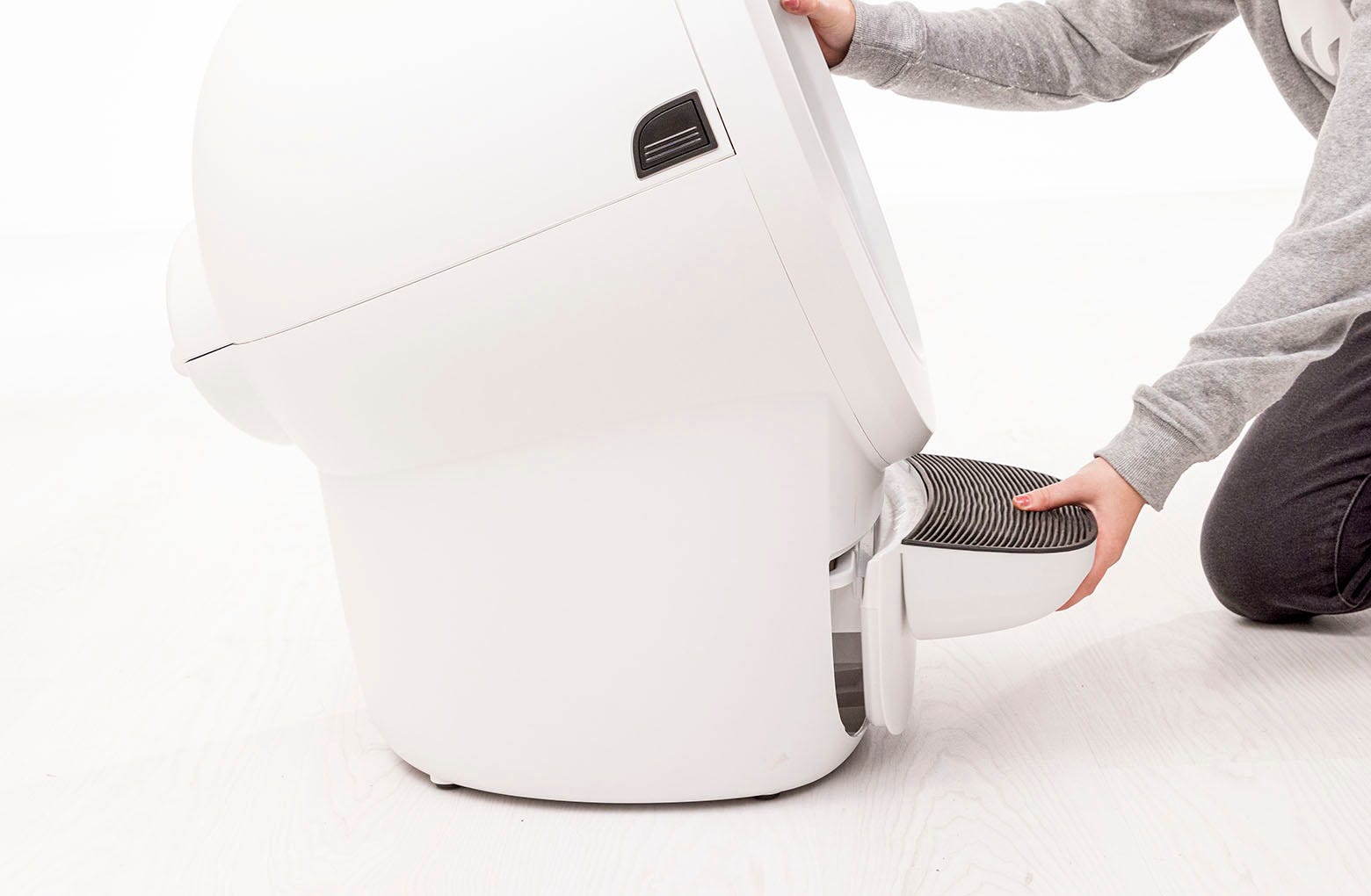

18. Faites glisser le tiroir à déchets dans la base.


19. Rebranchez l’appareil et rallumez-le.


Installation des bandes d'étanchéité du port d'évacuation inférieur du Litter-Robot 4

Ajoutez des bandes d’étanchéité au port de déchets inférieur pour aider à réduire les odeurs.

Vous aurez besoin de :

• (2) bandes d'étanchéité latérales : 10,25 pouces (26 cm)
• (1) bande d'étanchéité avant, (1) bande d'étanchéité arrière : 13,5 pouces (34,3 cm)
• Table ou boîte d'au moins 13,5 pouces (34,3 cm) de hauteur
• Couteau à mastic ou tournevis à tête plate (facultatif)
• Ruban adhésif
• Alcool à friction

1. Assurez-vous que l’appareil est en position Accueil/Prêt.


2. Appuyez sur le bouton d’alimentation pour éteindre l’appareil, puis débranchez-le.


3. Retirer le capot :
   1. Appuyez et maintenez les loquets des deux côtés du capot, puis soulevez et faites pivoter le capot jusqu'à sa position ouverte.


   2. Détachez la languette centrale du capot du clip de verrouillage situé sur le cadre de l'unité derrière le robot. Mettez le capot de côté.


4. Retirez tous les accessoires (si installés).


5. Retirez le globe : saisissez la poignée noire située sur le dessus du globe, soulevez le globe de la base et posez-le sur le sol.


6. Retirez le tiroir à déchets de la base et mettez-le de côté.

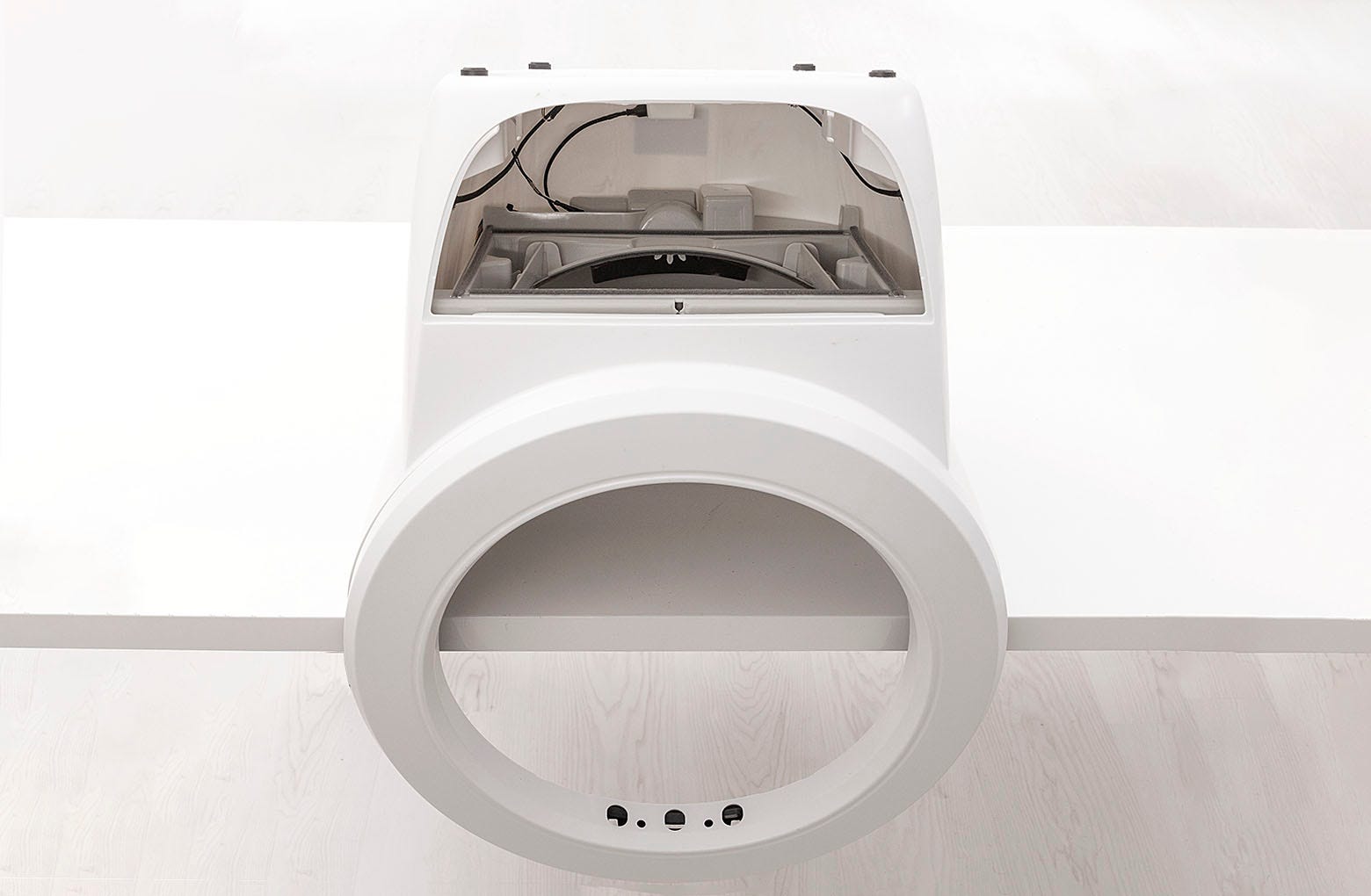

7. Ayez à portée de main une table ou une boîte d'au moins 34,3 cm (13,5 pouces) de hauteur. Retournez la base et posez-la sur la table ou la boîte de manière à ce que la lunette pende sur le bord.

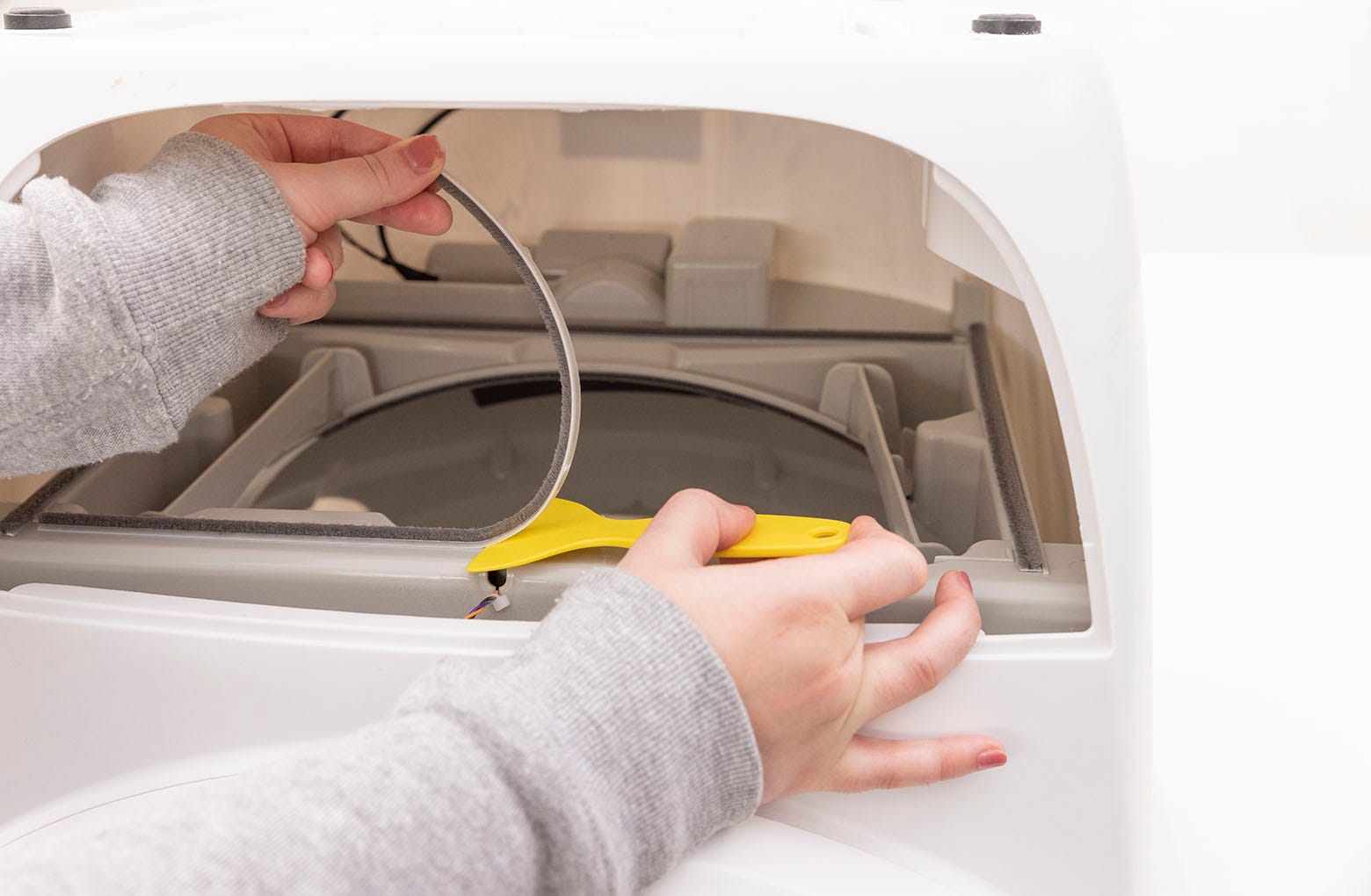

8. Localisez les anciennes bandes d'étanchéité du port d'évacuation inférieur. Utilisez un couteau à mastic, un tournevis à tête plate ou votre ongle pour soulever le coin d'une bande et décoller les quatre (4) bandes.

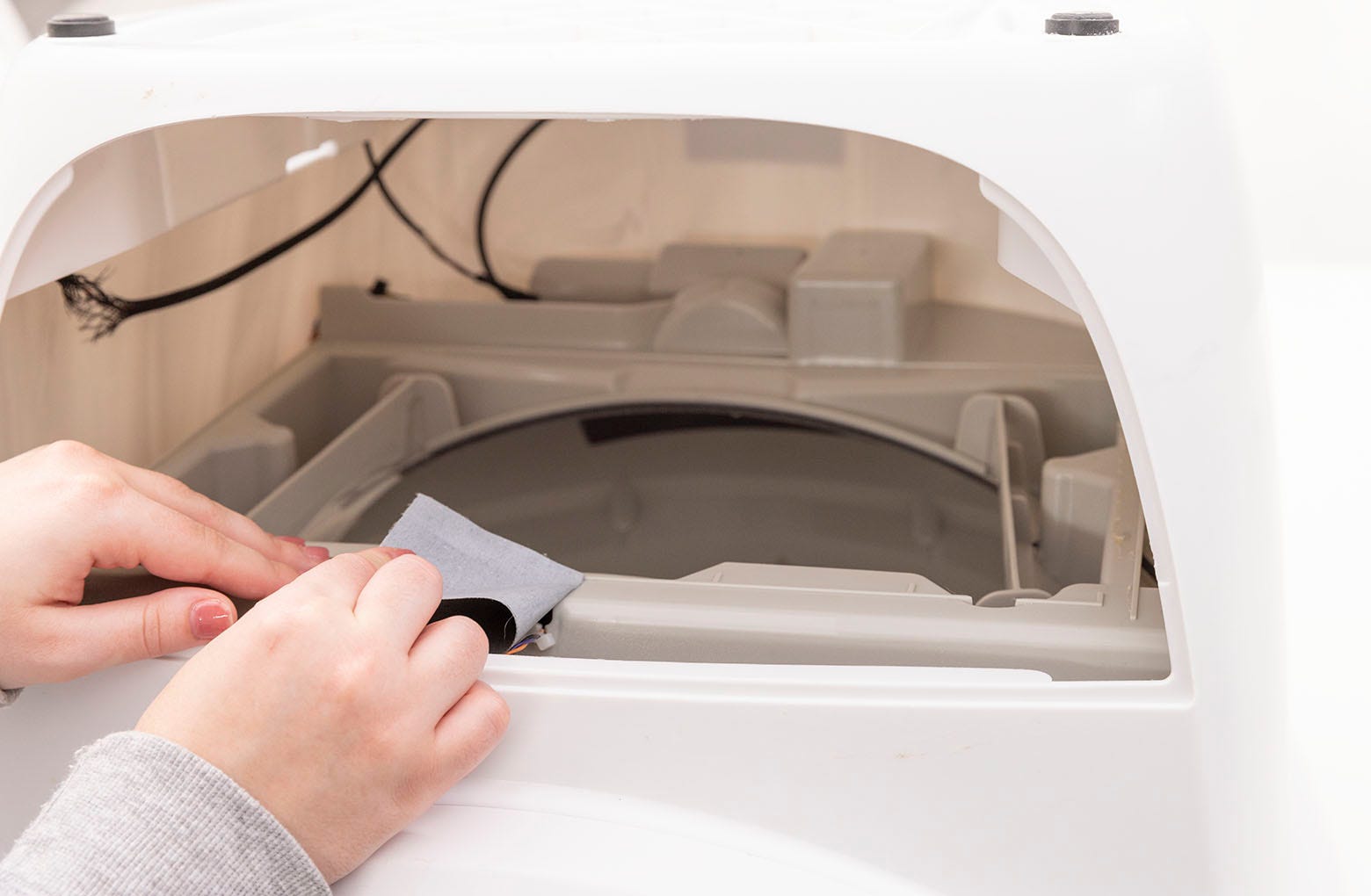

9. Pour garantir que les nouvelles bandes d'étanchéité adhèrent à la base, retirez tous les déchets et les résidus de bandes anciennes. Cela peut être fait avec des bandes de ruban adhésif robuste de 9,5 mm (⅜ po). Appliquez le ruban adhésif sur les résidus, frottez pour qu'il adhère fermement et retirez-le. Répétez l'opération autour du port. Nettoyez tout résidu restant avec de l'alcool à friction.

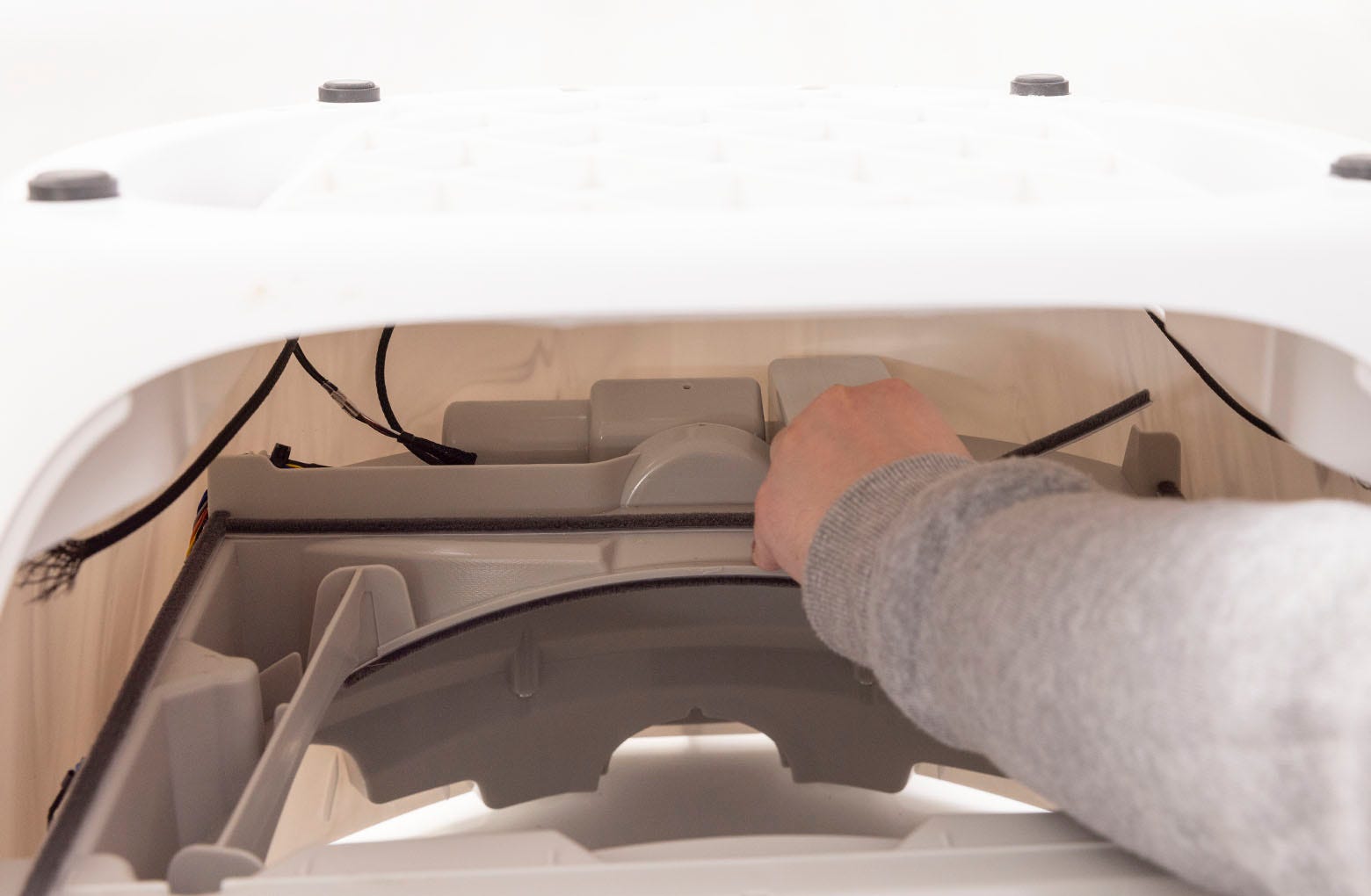

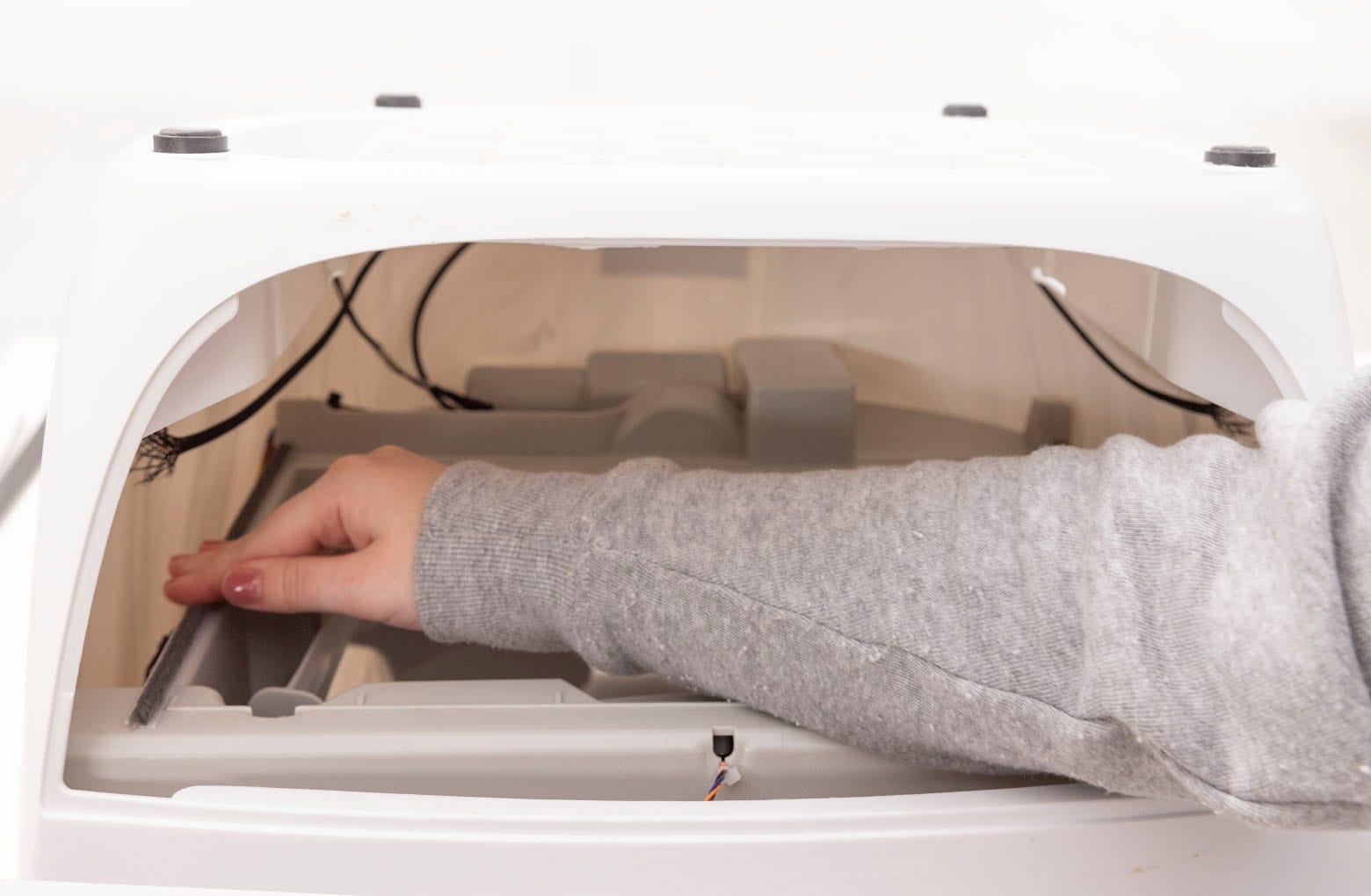

10. Remplacez d'abord les (2) bandes d'étanchéité latérales. Elles mesurent 26 cm (10,25 pouces). Décollez le support adhésif de la première bande d'étanchéité. Commencez par l'arrière et placez la bande vers l'avant le long de la ligne de guidage de la bande. Passez votre doigt le long de la bande plusieurs fois pour assurer l'adhérence. Répétez l'opération avec l'autre bande d'étanchéité latérale.

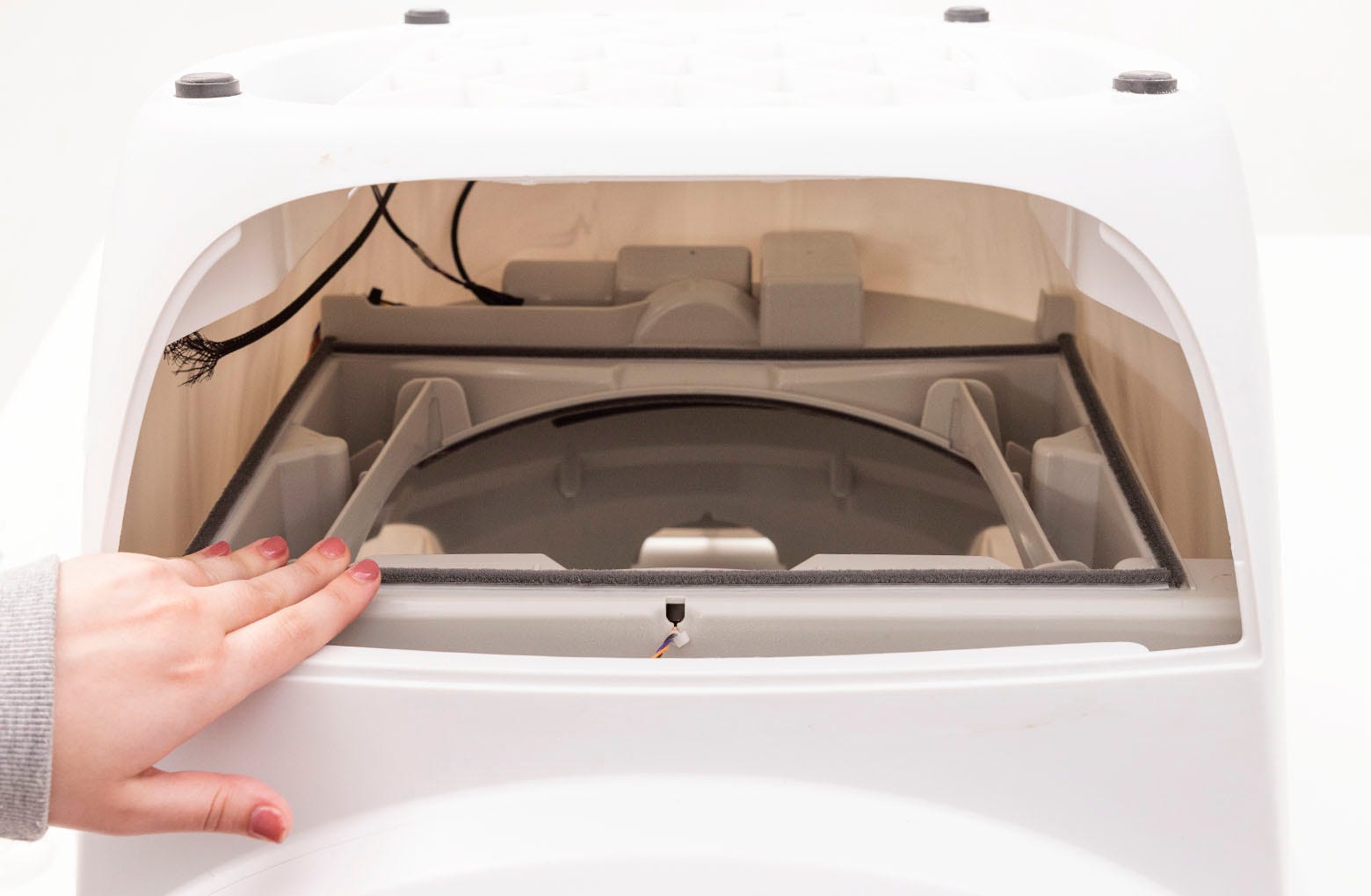

11. Passez aux bandes d'étanchéité avant et arrière, qui mesurent 13,5 pouces (34,3 cm). Placez la bande d'étanchéité arrière devant la ligne de guidage de la bande et la bande d'étanchéité avant derrière la ligne de guidage de la bande d'étanchéité.


12. Placez la base et la lunette côté droit vers le haut sur le sol.


13. Remplacez le globe : maintenez le globe par la poignée et faites-le glisser dans la base. Assurez-vous que l'arrière du globe est bien en place dans la poche du roulement arrière. Le grand engrenage noir à l'arrière du globe s'alignera avec le petit engrenage blanc de la base.


14. Remplacer le capot :
    1. Enclenchez la languette centrale du capot dans le clip de verrouillage situé sur le cadre de l'unité derrière le robot.


    2. Faites pivoter le capot vers le bas sur le globe et appuyez sur le capot depuis le haut pour vous assurer qu'il est verrouillé et sécurisé.


15. Faites glisser le tiroir à déchets dans la base.


16. Branchez l’appareil et allumez-le.


Installation des bandes d'étanchéité du port d'évacuation supérieur du Litter-Robot 4

Ajoutez des bandes d’étanchéité au port d’évacuation supérieur pour aider à réduire les odeurs.

Vous aurez besoin de :

• (1) bande d'étanchéité avant : 13,5 pouces (34,3 cm)
• (2) bandes d'étanchéité latérales : 6 pouces (15,25 cm)
• (1) bande d'étanchéité arrière : 12 pouces (30,5 cm)
• Couteau à mastic ou tournevis à tête plate (facultatif)
• Ruban adhésif
• Alcool à friction

1. Assurez-vous que l’appareil est en position Accueil/Prêt.


2. Appuyez sur le bouton d’alimentation pour éteindre l’appareil, puis débranchez-le.


3. Ouvrez le capot : appuyez et maintenez les loquets des deux côtés du capot, puis soulevez et faites pivoter le capot jusqu'à sa position ouverte.


4. Retirez tous les accessoires (si installés).


5. Retirez le globe : saisissez la poignée noire située sur le dessus du globe, soulevez le globe de la base et posez-le sur le sol.

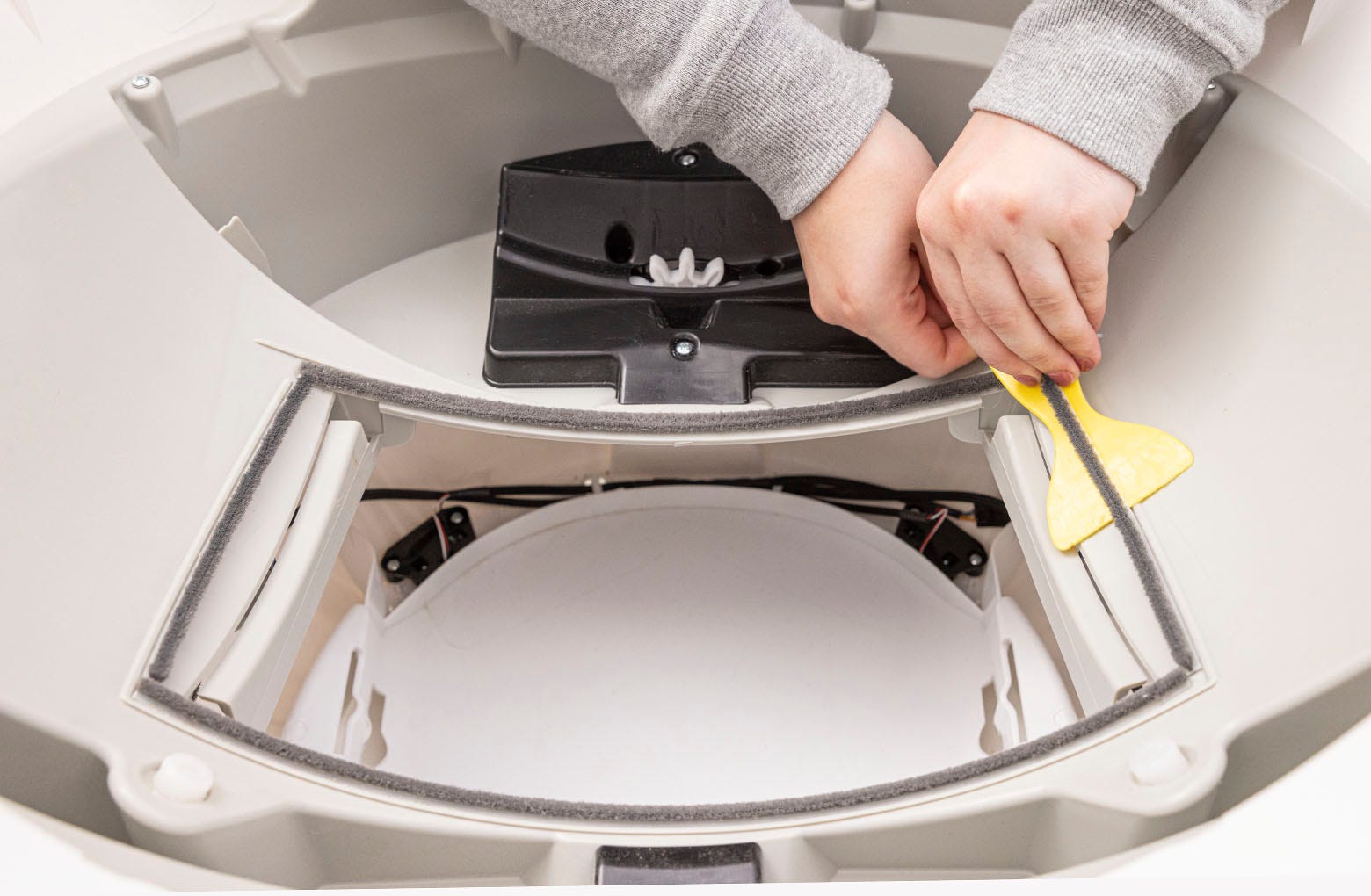

6. Localisez les anciennes bandes d'étanchéité du port d'évacuation supérieur dans la base. Utilisez un couteau à mastic, un tournevis à tête plate ou votre ongle pour soulever le coin d'une bande et décoller les quatre (4) bandes.


7. Pour garantir que les nouvelles bandes d'étanchéité adhèrent à la base, retirez tous les déchets et les résidus de bandes anciennes. Cela peut être fait avec des bandes de ruban adhésif robuste de 9,5 mm (⅜ po). Appliquez le ruban adhésif sur les résidus, frottez pour qu'il adhère fermement et retirez-le. Répétez l'opération autour du port. Nettoyez tout résidu restant avec de l'alcool à friction.

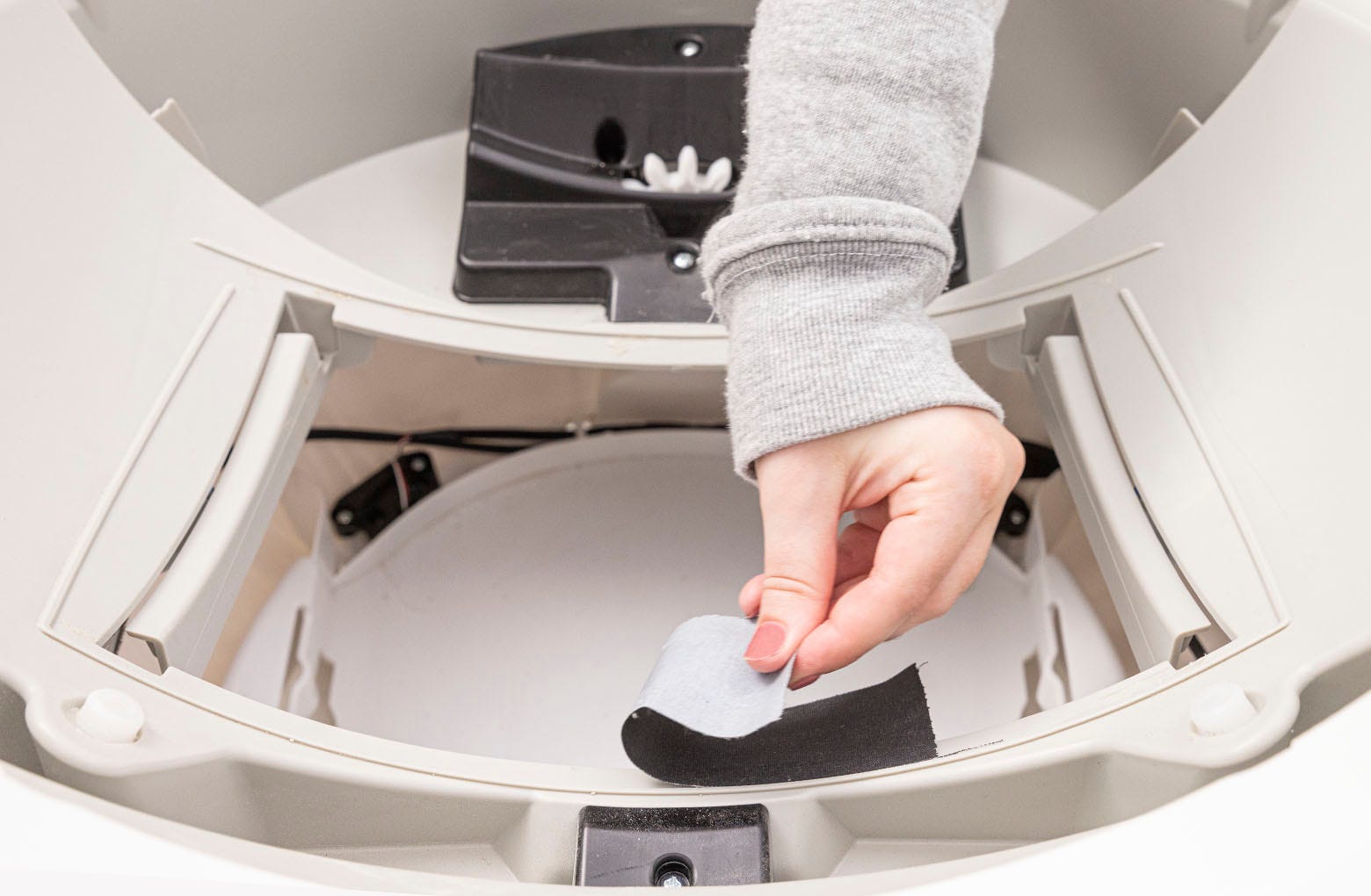

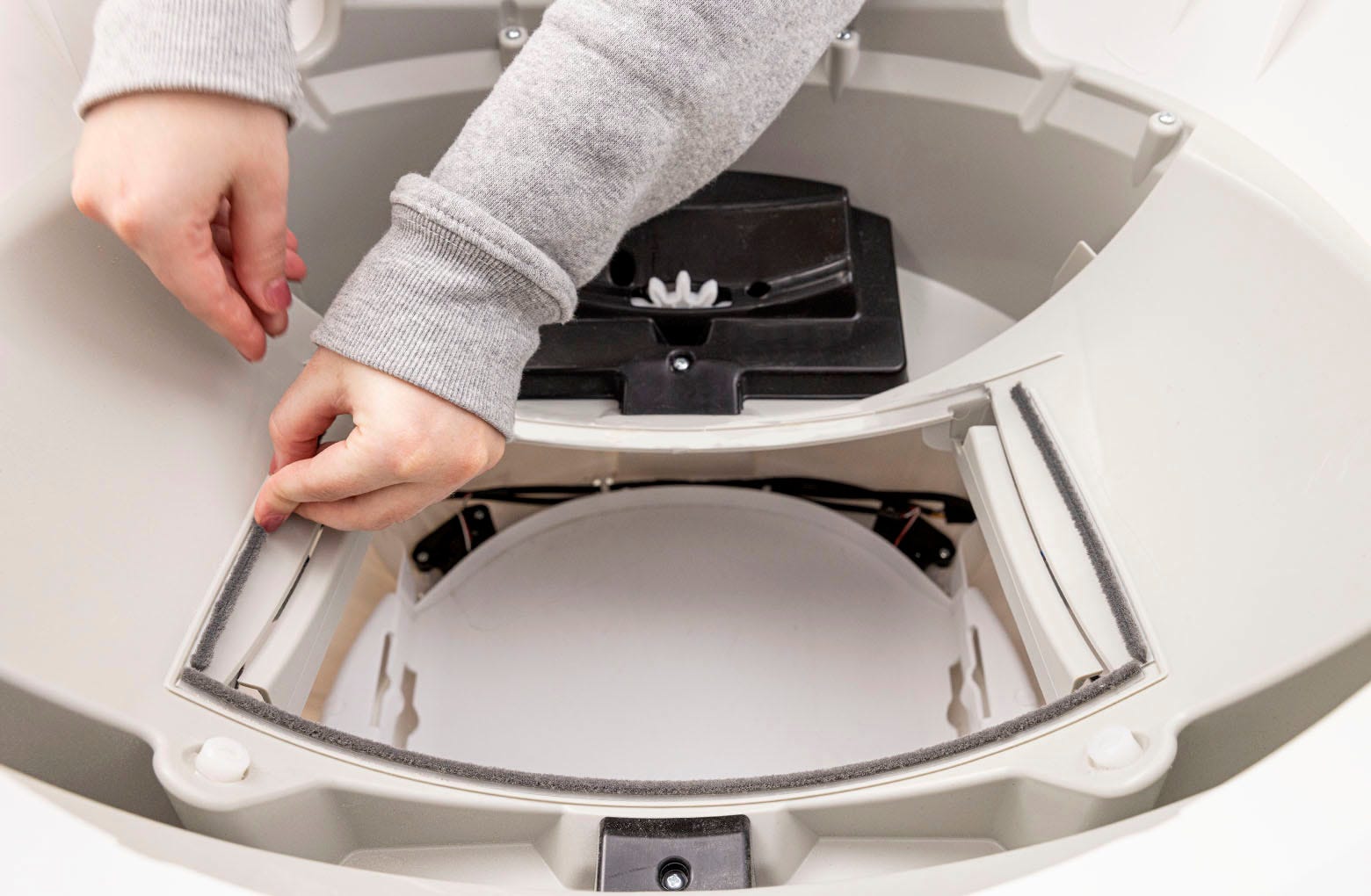

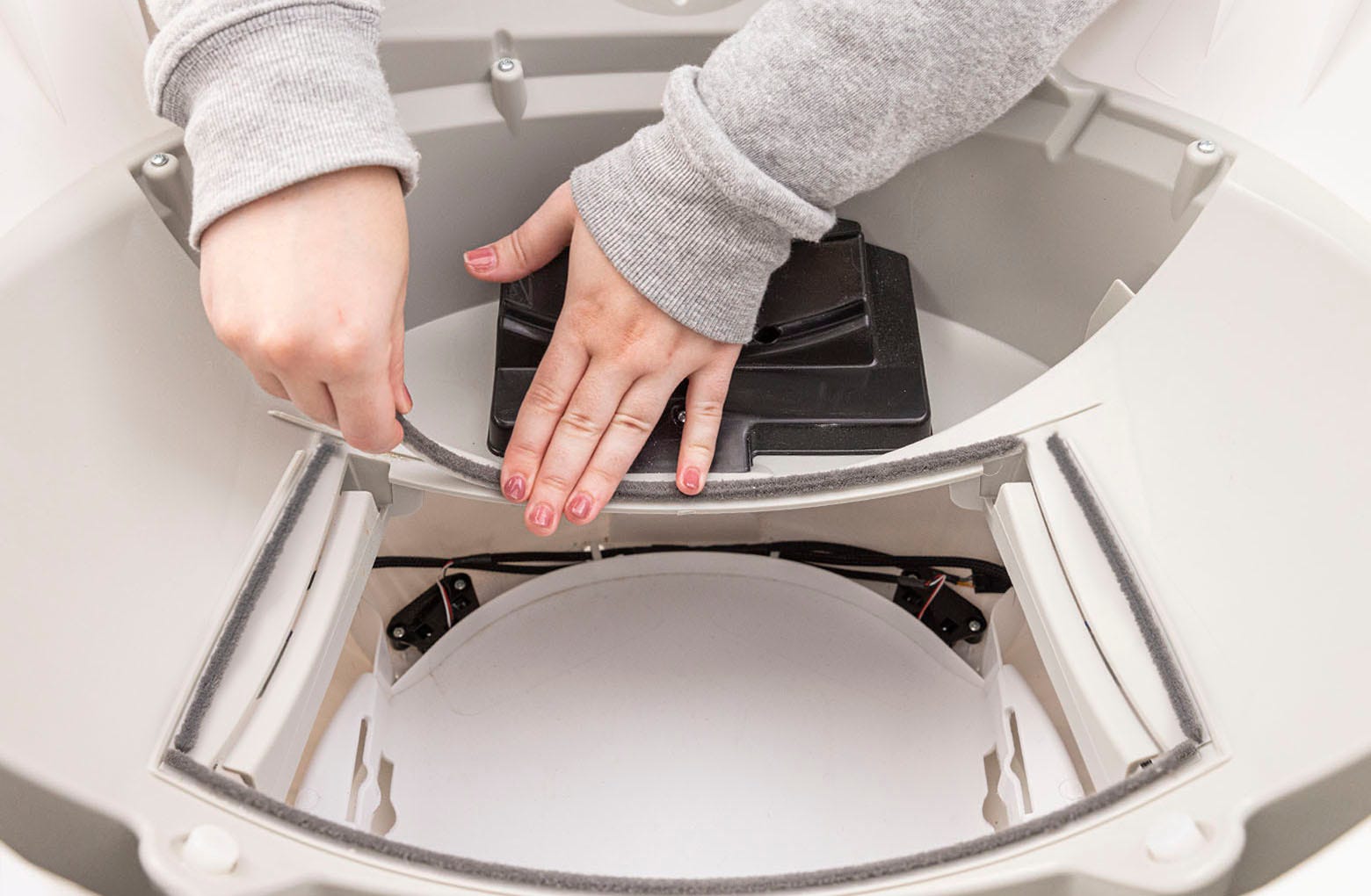

8. Remplacez d'abord la bande d'étanchéité avant, qui mesure 34,3 cm (13,5 pouces). Décollez le support adhésif de la bande et placez-la le long de l'intérieur de la ligne de guidage de la bande. Passez votre doigt le long de la bande plusieurs fois pour assurer l'adhérence.

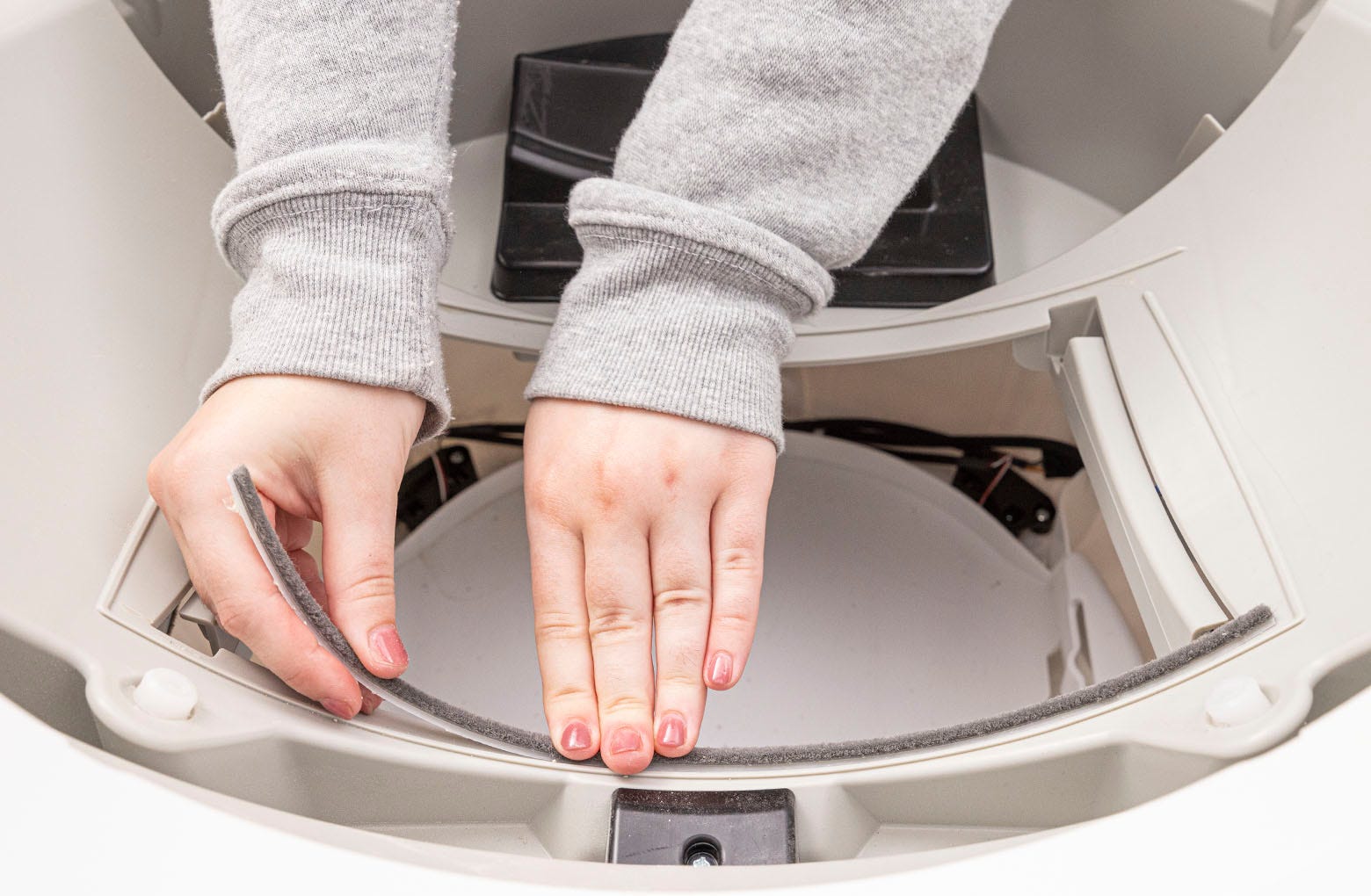

9. Ensuite, replacez les (2) bandes d'étanchéité latérales, qui mesurent 15,25 cm (6 pouces). Placez-les immédiatement à côté de la bande d'étanchéité avant et le long de l'intérieur de la ligne de guidage de la bande.


10. Enfin, remplacez la bande d’étanchéité arrière, qui mesure 12 pouces (30,5 cm).


11. Remplacez le globe : maintenez le globe par la poignée et faites-le glisser dans la base. Assurez-vous que l'arrière du globe est bien en place dans la poche du roulement arrière. Le grand engrenage noir à l'arrière du globe s'alignera avec le petit engrenage blanc de la base.


12. Fermez le capot : faites pivoter le capot vers le bas sur le globe et appuyez sur le capot depuis le haut pour vous assurer qu'il est verrouillé et sécurisé.
13. Rebranchez l’appareil et rallumez-le.

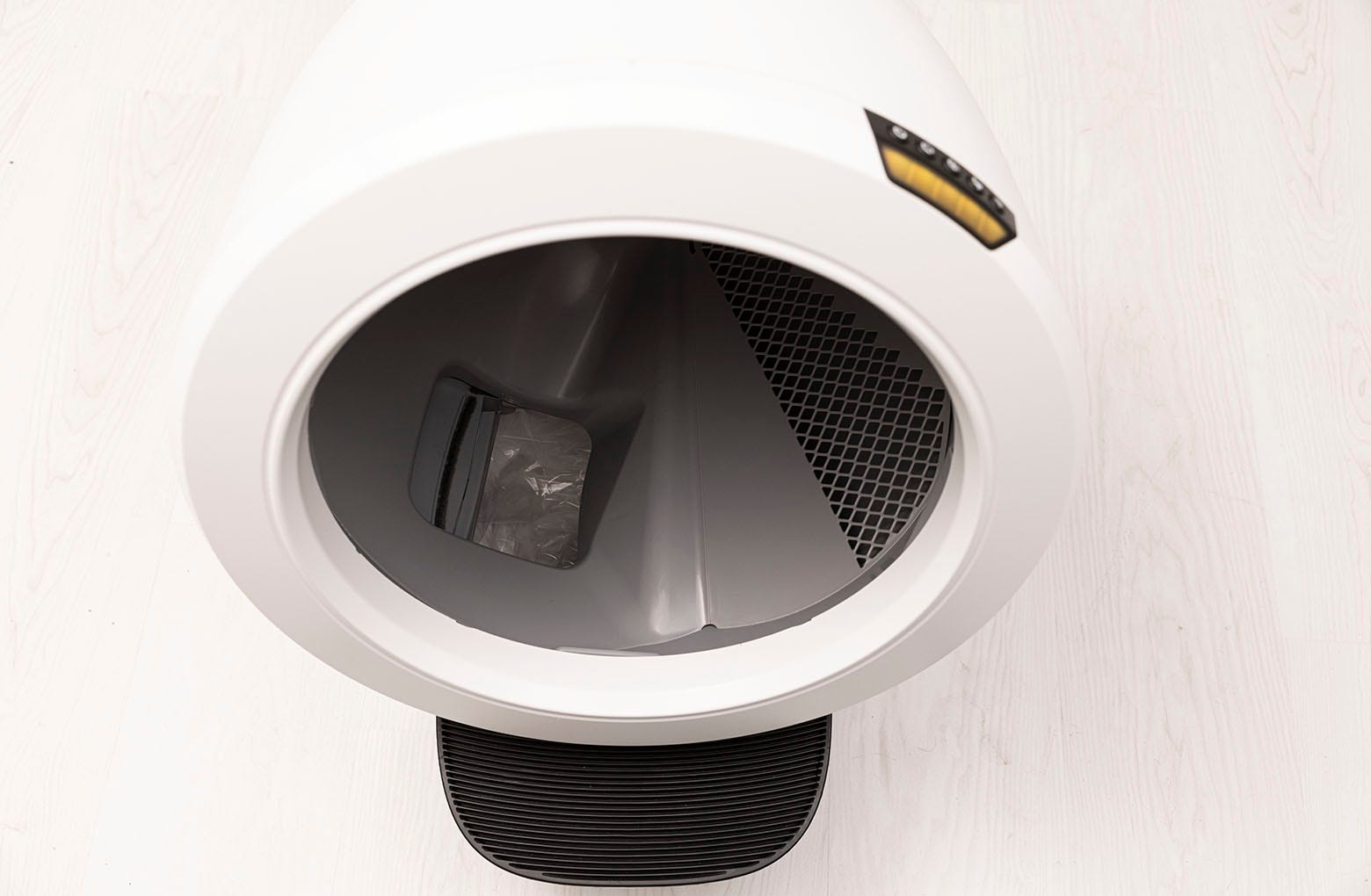

14. Effectuez deux cycles de nettoyage pour vous assurer que les nouvelles bandes d'étanchéité ne sont pas arrachées. Observez la rotation de l'orifice de vidange sur la zone de l'orifice de vidange. Si les joints ne sont pas suffisamment bien collés, ils pourraient être arrachés par le globe rotatif et provoquer un défaut de couple excessif ou un défaut de positionnement du globe .

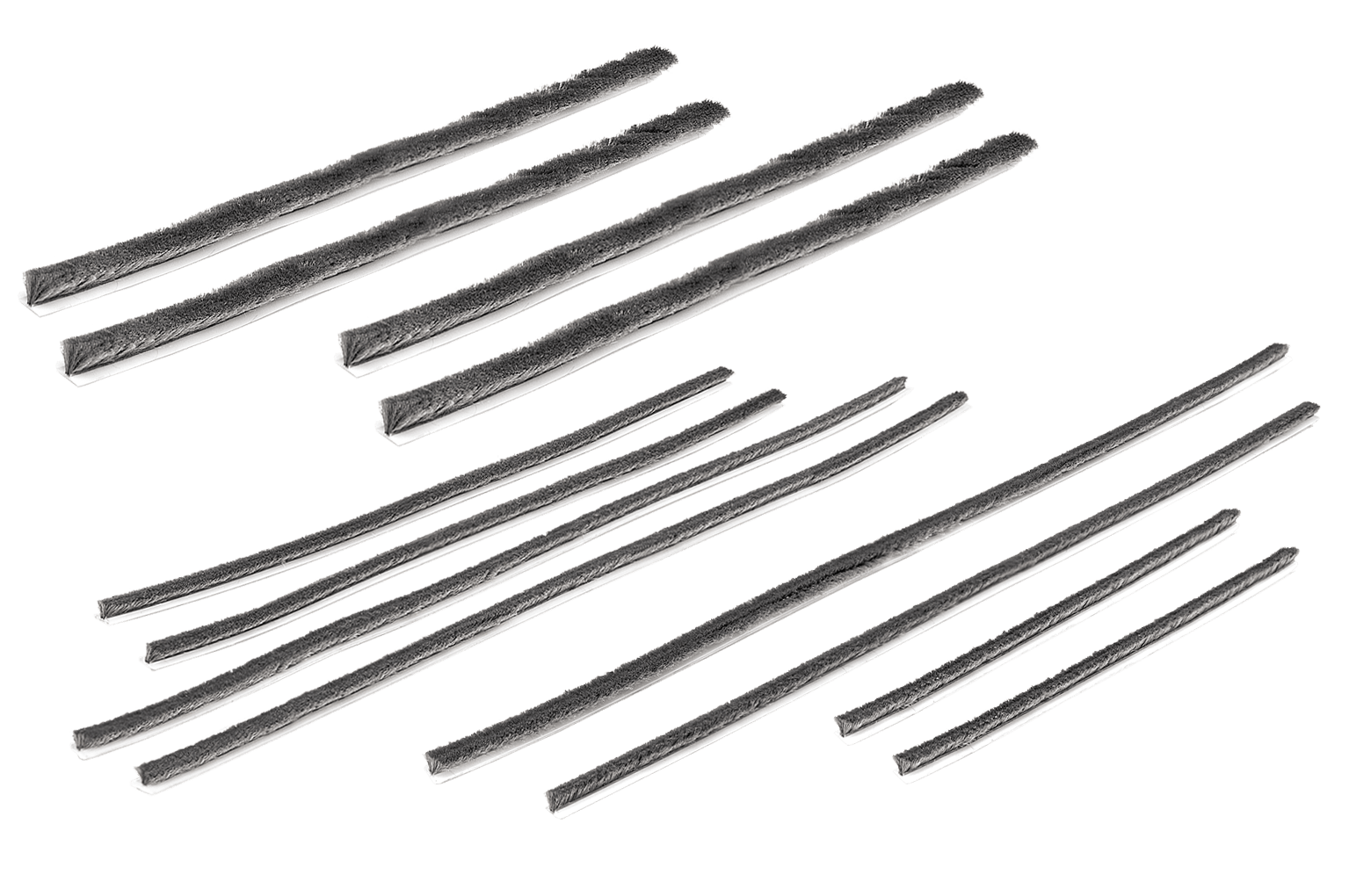

Acheter un pack de bandes d'étanchéité
